11.6.4
Zugriff
Abstand Punkt-Gerade
Orthogonale Punktbe-
rechnung
Ebene
11.6.5
Zugriff
Geradenverlängerung
Programme

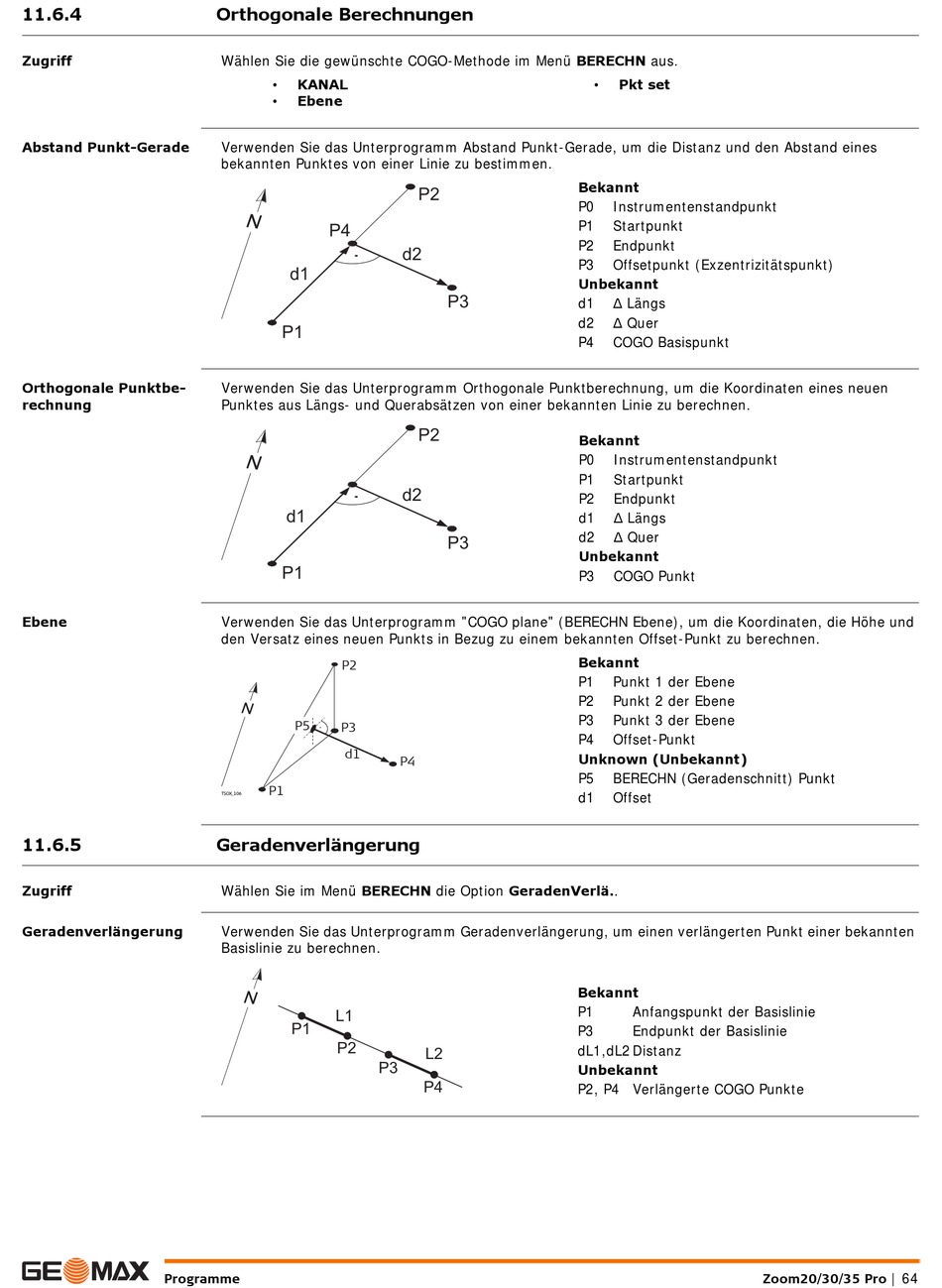

Orthogonale Berechnungen
Wählen Sie die gewünschte COGO-Methode im Menü BERECHN aus.
•
KANAL
•
Ebene
Verwenden Sie das Unterprogramm Abstand Punkt-Gerade, um die Distanz und den Abstand eines
bekannten Punktes von einer Linie zu bestimmen.
P4
d1
P1
Verwenden Sie das Unterprogramm Orthogonale Punktberechnung, um die Koordinaten eines neuen
Punktes aus Längs- und Querabsätzen von einer bekannten Linie zu berechnen.
d1
P1
Verwenden Sie das Unterprogramm "COGO plane" (BERECHN Ebene), um die Koordinaten, die Höhe und
den Versatz eines neuen Punkts in Bezug zu einem bekannten Offset-Punkt zu berechnen.
P2
P5
P3
d1
P1
TSOX_106
Geradenverlängerung
Wählen Sie im Menü BERECHN die Option GeradenVerlä..
Verwenden Sie das Unterprogramm Geradenverlängerung, um einen verlängerten Punkt einer bekannten
Basislinie zu berechnen.
d L1
P1
P2
P3
P2
d2
P3
P2
d2
P3
P4
d L2
P4
•
Pkt set
Bekannt
P0
Instrumentenstandpunkt
P1
Startpunkt
P2
Endpunkt
P3
Offsetpunkt (Exzentrizitätspunkt)
Unbekannt
d1
∆ Längs
d2
∆ Quer
P4
COGO Basispunkt
Bekannt
P0
Instrumentenstandpunkt
P1
Startpunkt
P2
Endpunkt
d1
∆ Längs
d2
∆ Quer
Unbekannt
P3
COGO Punkt
Bekannt
P1
Punkt 1 der Ebene
P2
Punkt 2 der Ebene
P3
Punkt 3 der Ebene
P4
Offset-Punkt
Unknown (Unbekannt)
P5
BERECHN (Geradenschnitt) Punkt
d1
Offset
Bekannt
P1
Anfangspunkt der Basislinie
P3
Endpunkt der Basislinie
dL1,dL2 Distanz
Unbekannt
P2, P4 Verlängerte COGO Punkte
