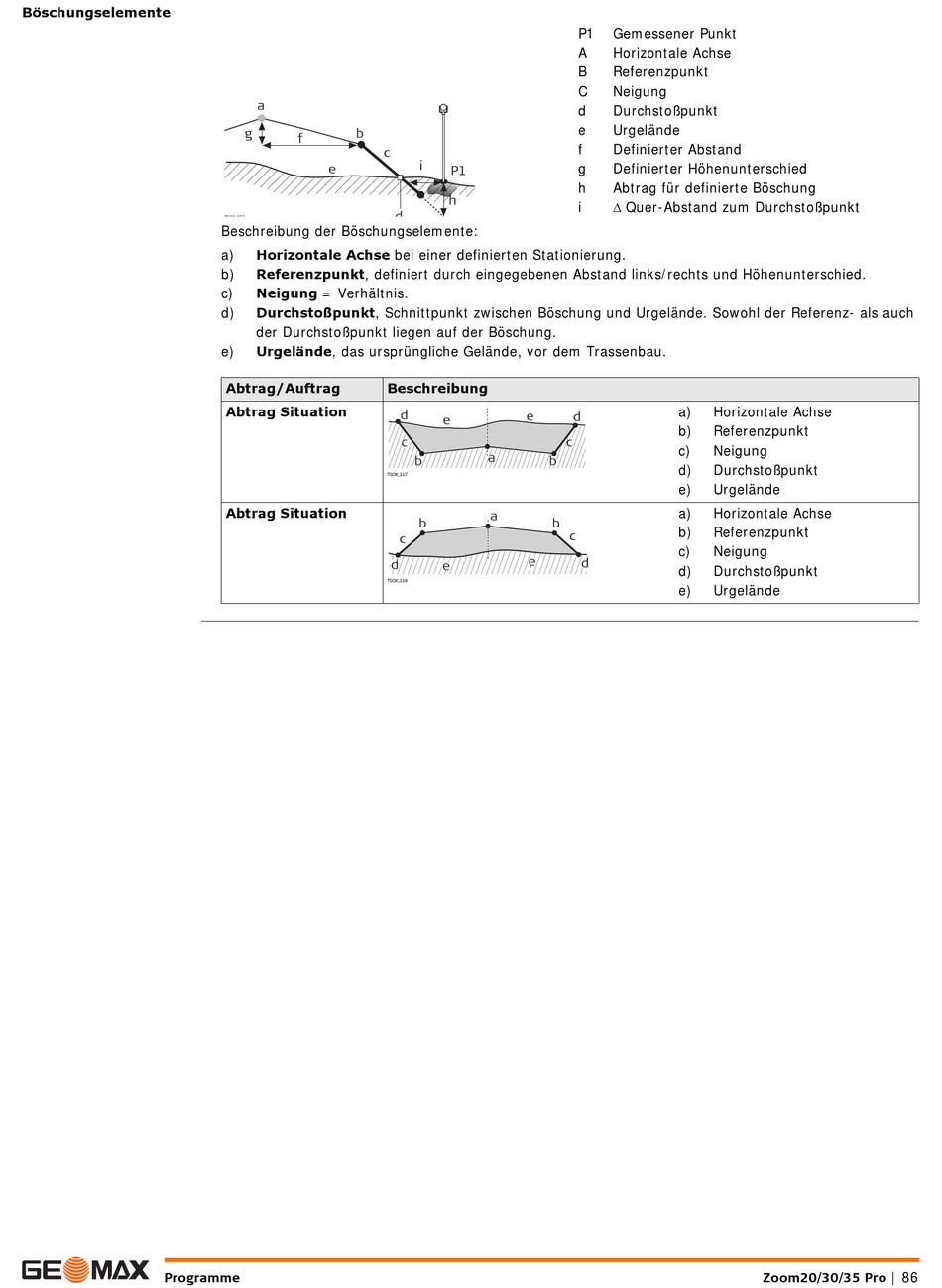

Böschungselemente
Programme
a
g
b
f
c
e
d
TSOX 052
Beschreibung der Böschungselemente:
a)
Horizontale Achse bei einer definierten Stationierung.
b)
Referenzpunkt, definiert durch eingegebenen Abstand links/rechts und Höhenunterschied.
c)
Neigung = Verhältnis.
d)
Durchstoßpunkt, Schnittpunkt zwischen Böschung und Urgelände. Sowohl der Referenz- als auch
der Durchstoßpunkt liegen auf der Böschung.
e)
Urgelände, das ursprüngliche Gelände, vor dem Trassenbau.
Abtrag/Auftrag
Beschreibung
Abtrag Situation
TSOX_117
Abtrag Situation
d
TSOX_118
i
P1
h
d
e
d
e
c
c
a
b
b
a
b
b
c
c
e
e
P1
Gemessener Punkt
A
Horizontale Achse
B
Referenzpunkt
C
Neigung
d
Durchstoßpunkt
e
Urgelände
f
Definierter Abstand
g
Definierter Höhenunterschied
h
Abtrag für definierte Böschung
i
Quer-Abstand zum Durchstoßpunkt
a)
Horizontale Achse
b)
Referenzpunkt
c)
Neigung
d)
Durchstoßpunkt
e)
Urgelände
a)
Horizontale Achse
b)
Referenzpunkt
c)
Neigung
d
d)
Durchstoßpunkt
e)
Urgelände
Zoom20/30/35 Pro | 86
