11.7
Beschreibung
Zugriff
FLÄCHE & VOLUMEN
Programme

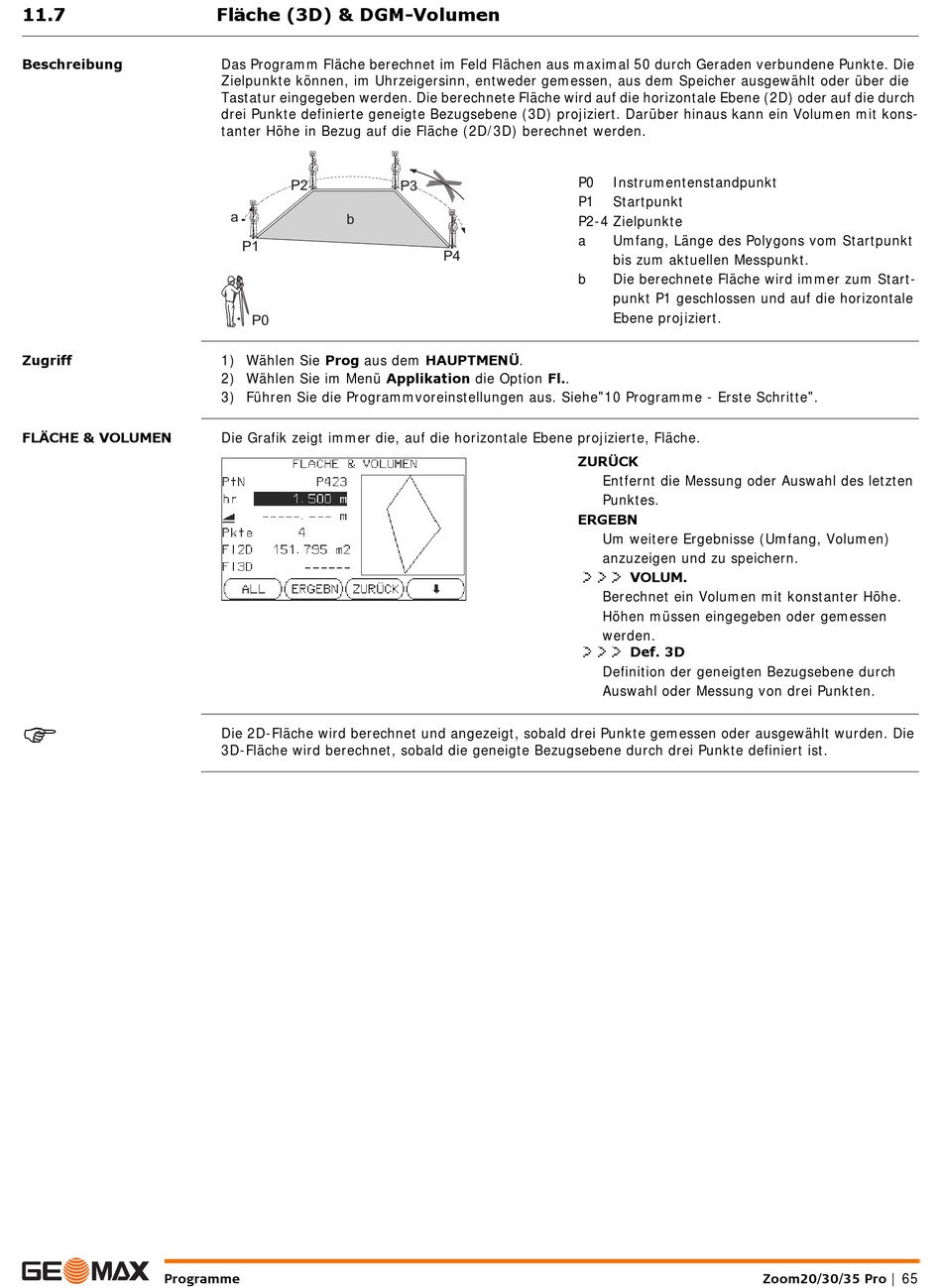

Fläche (3D) & DGM-Volumen
Das Programm Fläche berechnet im Feld Flächen aus maximal 50 durch Geraden verbundene Punkte. Die
Zielpunkte können, im Uhrzeigersinn, entweder gemessen, aus dem Speicher ausgewählt oder über die
Tastatur eingegeben werden. Die berechnete Fläche wird auf die horizontale Ebene (2D) oder auf die durch
drei Punkte definierte geneigte Bezugsebene (3D) projiziert. Darüber hinaus kann ein Volumen mit kons-
tanter Höhe in Bezug auf die Fläche (2D/3D) berechnet werden.
P2
a
b
P1
P0
1) Wählen Sie Prog aus dem HAUPTMENÜ.
2) Wählen Sie im Menü Applikation die Option Fl..
3) Führen Sie die Programmvoreinstellungen aus. Siehe"10 Programme - Erste Schritte".
Die Grafik zeigt immer die, auf die horizontale Ebene projizierte, Fläche.
Die 2D-Fläche wird berechnet und angezeigt, sobald drei Punkte gemessen oder ausgewählt wurden. Die
3D-Fläche wird berechnet, sobald die geneigte Bezugsebene durch drei Punkte definiert ist.
P0
P3
P1
P2-4 Zielpunkte
a
P4
b
ZURÜCK
ERGEBN
Instrumentenstandpunkt
Startpunkt
Umfang, Länge des Polygons vom Startpunkt
bis zum aktuellen Messpunkt.
Die berechnete Fläche wird immer zum Start-
punkt P1 geschlossen und auf die horizontale
Ebene projiziert.
Entfernt die Messung oder Auswahl des letzten
Punktes.
Um weitere Ergebnisse (Umfang, Volumen)
anzuzeigen und zu speichern.
VOLUM.
Berechnet ein Volumen mit konstanter Höhe.
Höhen müssen eingegeben oder gemessen
werden.
Def. 3D
Definition der geneigten Bezugsebene durch
Auswahl oder Messung von drei Punkten.
Zoom20/30/35 Pro | 65
