11.9.5
Beschreibung
Zugriff
ORTHO-ABSTECK-
WERTE EINGEBEN
ORTHO. ABSTECKEN
Meldungen
Nächster Schritt
Programme
Unterprogramm Abstecken
Das Unterprogramm Abstecken berechnet die Differenzen zwischen einem gemessenen und dem berech-
neten Punkt. Orthogonale (dLäng, dQuer, d.d.Z) und polare (dHA, d.hDIST, d.d.Z) Differenzen werden
angezeigt.

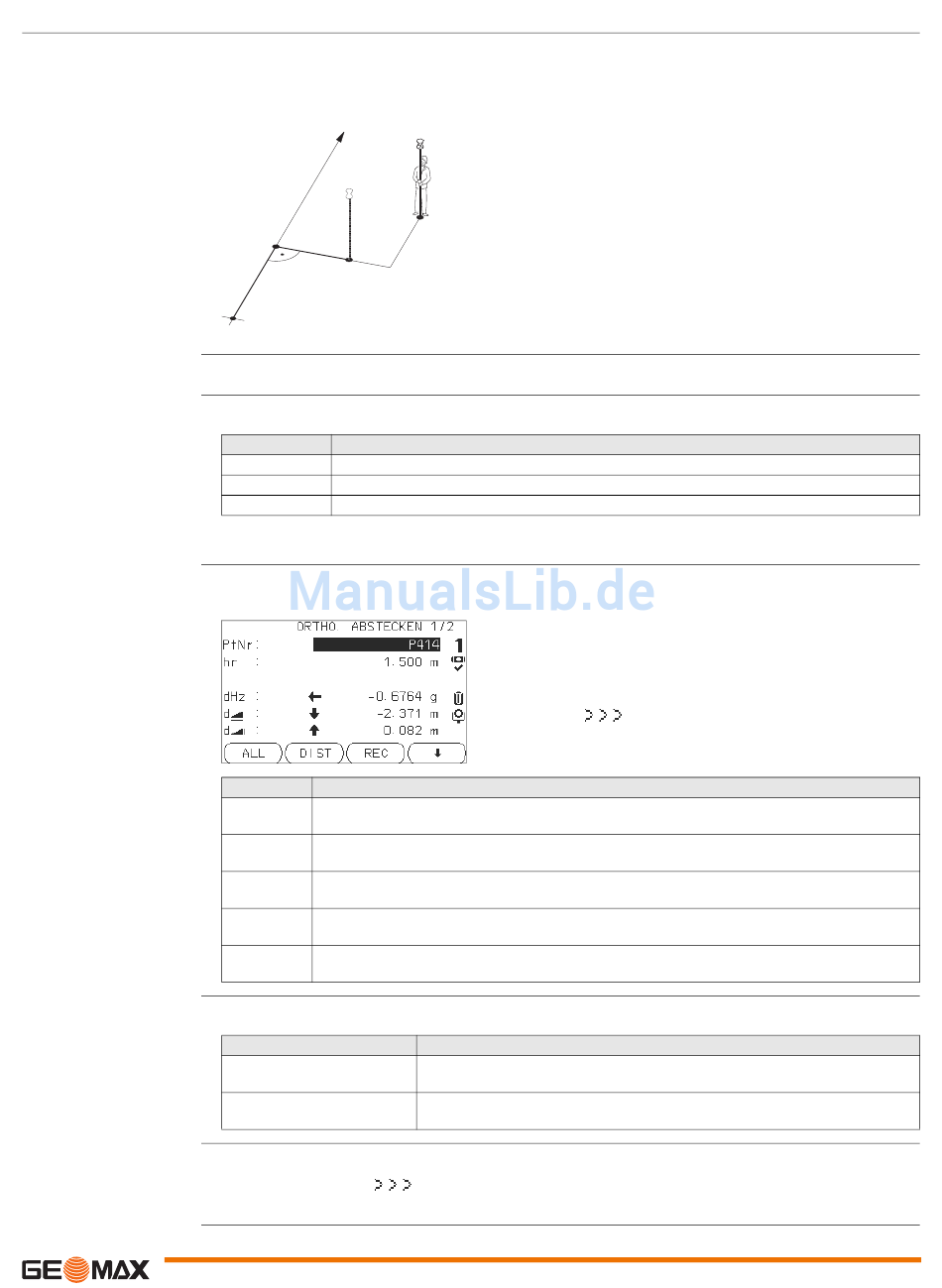

Beispiel: Orthogonale Absteckung
RL
d L-
SP
d O-
1RP
Drücken Sie ABST. im SCHURGERÜST Dialog.
Eingabe der Absteckelemente für den abzusteckenden Zielpunkt, relativ zur Bezugslinie.
Feld
Beschreibung
Längs
Längsabweichung: Positiv, wenn Absteckpunkt weiter weg liegt von der Bezugslinie.
Quer
Querabweichung: Positiv, wenn Absteckpunkt rechts von der Bezugslinie liegt.
Höhe
Höhenunterschied: Positiv, wenn Absteckpunkt höher liegt als die Bezugslinie.
Nächster Schritt
OK drücken, um mit der Messung fortzufahren.
Die Vorzeichen von Distanz- und Winkeldifferenzen stellen Korrekturwerte dar (Soll minus Ist). Die Pfeile
zeigen die Richtung zum Absteckpunkt an.
Feld
Beschreibung
dHz
Horizontalrichtung vom gemessenen Punkt zum abzusteckenden Punkt. Positiv, wenn das
Fernrohr im Uhrzeigersinn zum Absteckpunkt gedreht werden muss.
d.HD
Horizontaldistanz vom gemessenen Punkt zum abzusteckenden Punkt. Positiv, wenn der
Absteckpunkt weiter weg liegt als der gemessene Punkt.
d.d.Z
Höhenunterschied vom gemessenen Punkt zum abzusteckenden Punkt. Positiv, wenn der
Absteckpunkt höher liegt als der Messpunkt.
dQuer
Orthogonale Distanz vom gemessenen Punkt zum abzusteckenden Punkt. Positiv, wenn der
Absteckpunkt rechts vom Messpunkt liegt.
dLäng
Längsdistanz vom gemessenen Punkt zum abzusteckenden Punkt. Positiv, wenn der
Absteckpunkt weiter weg liegt als der gemessene Punkt.
Es können folgende wichtige Meldungen erscheinen.
Meldungen
Basislinie zu kurz!
Koordinaten ungültig!
•
Entweder ALL drücken, um einen Punkt aufzunehmen,
•
oder, drücken Sie
•
oder mehrmals ESC drücken, um das Programm zu beenden.
MP
1RP 1. Bezugspunkt
SP
MP
RL
dL
dO
Beschreibung
Basislinie ist kürzer als 1 cm. Wählen Sie die Basispunkte so, dass der hori-
zontale Abstand beider Punkte mindestens 1 cm beträgt.
Keine oder ungültige Koordinaten eines Punktes. Stellen Sie sicher, dass die
verwendeten Punkte mindestens Lagekoordinaten (O, N) haben.
ZURÜCK, um zum Dialog SCHNURGERÜST zurückzukehren,
Soll-Absteckpunkt
Messpunkt
Schnurgerüst
∆Längsabweichung
∆Querabweichung
PUNKT
Um den nächsten abzusteckenden Punkt einzu-
geben.
Zoom20/30/35 Pro | 71
