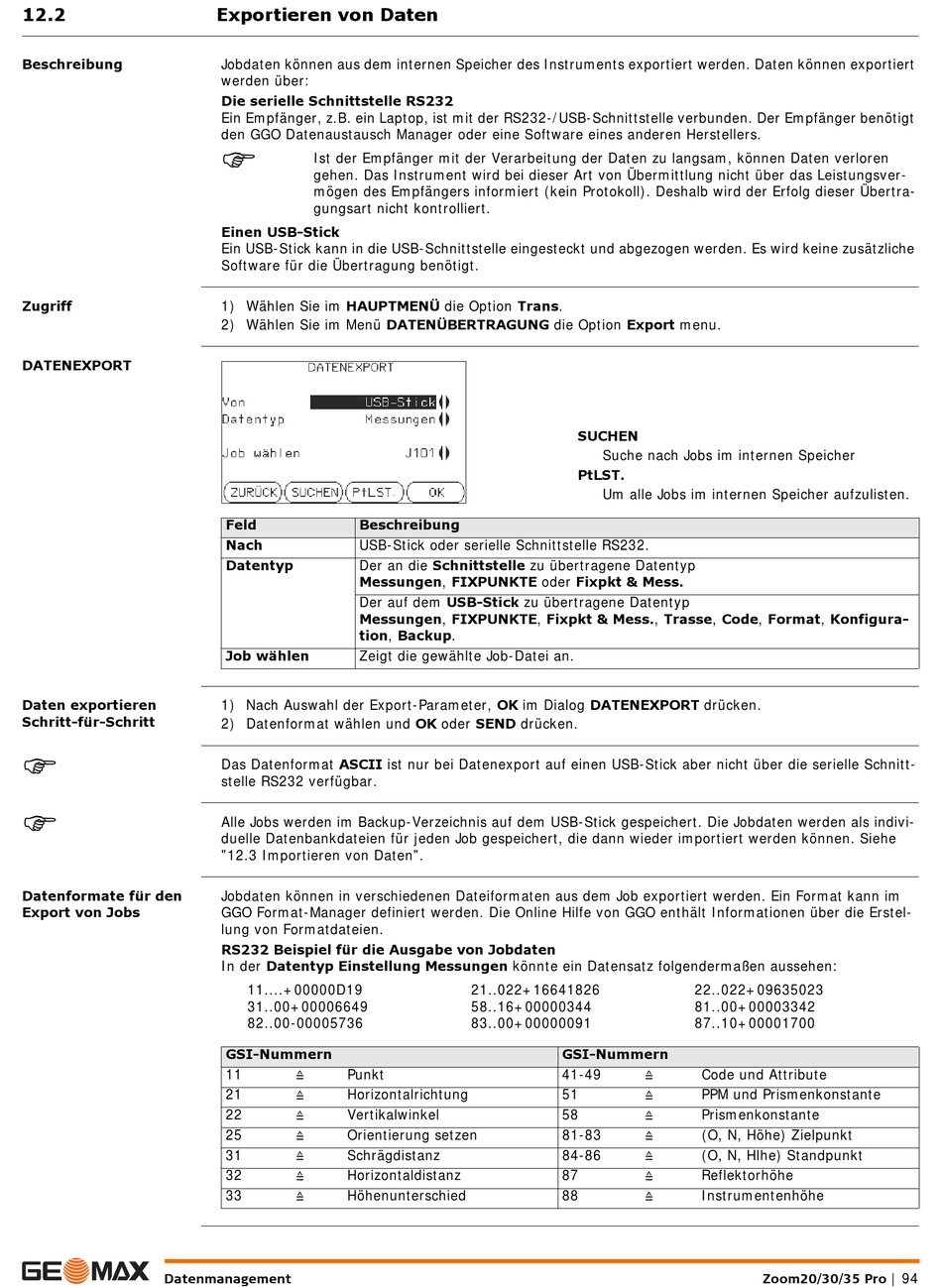

12.2
Beschreibung
Zugriff
DATENEXPORT
Daten exportieren
Schritt-für-Schritt
Datenformate für den
Export von Jobs
Datenmanagement
Exportieren von Daten
Jobdaten können aus dem internen Speicher des Instruments exportiert werden. Daten können exportiert
werden über:
Die serielle Schnittstelle RS232
Ein Empfänger, z.B. ein Laptop, ist mit der RS232-/USB-Schnittstelle verbunden. Der Empfänger benötigt
den GGO Datenaustausch Manager oder eine Software eines anderen Herstellers.
Ist der Empfänger mit der Verarbeitung der Daten zu langsam, können Daten verloren
gehen. Das Instrument wird bei dieser Art von Übermittlung nicht über das Leistungsver-
mögen des Empfängers informiert (kein Protokoll). Deshalb wird der Erfolg dieser Übertra-
gungsart nicht kontrolliert.
Einen USB-Stick
Ein USB-Stick kann in die USB-Schnittstelle eingesteckt und abgezogen werden. Es wird keine zusätzliche
Software für die Übertragung benötigt.
1) Wählen Sie im HAUPTMENÜ die Option Trans.
2) Wählen Sie im Menü DATENÜBERTRAGUNG die Option Export menu.
Feld
Beschreibung
Nach
USB-Stick oder serielle Schnittstelle RS232.
Datentyp
Der an die Schnittstelle zu übertragene Datentyp
Messungen, FIXPUNKTE oder Fixpkt & Mess.
Der auf dem USB-Stick zu übertragene Datentyp
Messungen, FIXPUNKTE, Fixpkt & Mess., Trasse, Code, Format, Konfigura-
tion, Backup.
Job wählen
Zeigt die gewählte Job-Datei an.
1) Nach Auswahl der Export-Parameter, OK im Dialog DATENEXPORT drücken.
2) Datenformat wählen und OK oder SEND drücken.
Das Datenformat ASCII ist nur bei Datenexport auf einen USB-Stick aber nicht über die serielle Schnitt-
stelle RS232 verfügbar.
Alle Jobs werden im Backup-Verzeichnis auf dem USB-Stick gespeichert. Die Jobdaten werden als indivi-
duelle Datenbankdateien für jeden Job gespeichert, die dann wieder importiert werden können. Siehe
"12.3 Importieren von Daten".
Jobdaten können in verschiedenen Dateiformaten aus dem Job exportiert werden. Ein Format kann im
GGO Format-Manager definiert werden. Die Online Hilfe von GGO enthält Informationen über die Erstel-
lung von Formatdateien.
RS232 Beispiel für die Ausgabe von Jobdaten
In der Datentyp Einstellung Messungen könnte ein Datensatz folgendermaßen aussehen:
11....+00000D19
31..00+00006649
82..00-00005736
GSI-Nummern
11
Punkt
21
Horizontalrichtung
22
Vertikalwinkel
25
Orientierung setzen
31
Schrägdistanz
32
Horizontaldistanz
33
Höhenunterschied
SUCHEN
Suche nach Jobs im internen Speicher
PtLST.
Um alle Jobs im internen Speicher aufzulisten.
21..022+16641826
58..16+00000344
83..00+00000091
GSI-Nummern
41-49
51
58
81-83
84-86
87
88
22..022+09635023
81..00+00003342
87..10+00001700
Code und Attribute
PPM und Prismenkonstante
Prismenkonstante
(O, N, Höhe) Zielpunkt
(O, N, Hlhe) Standpunkt
Reflektorhöhe
Instrumentenhöhe
