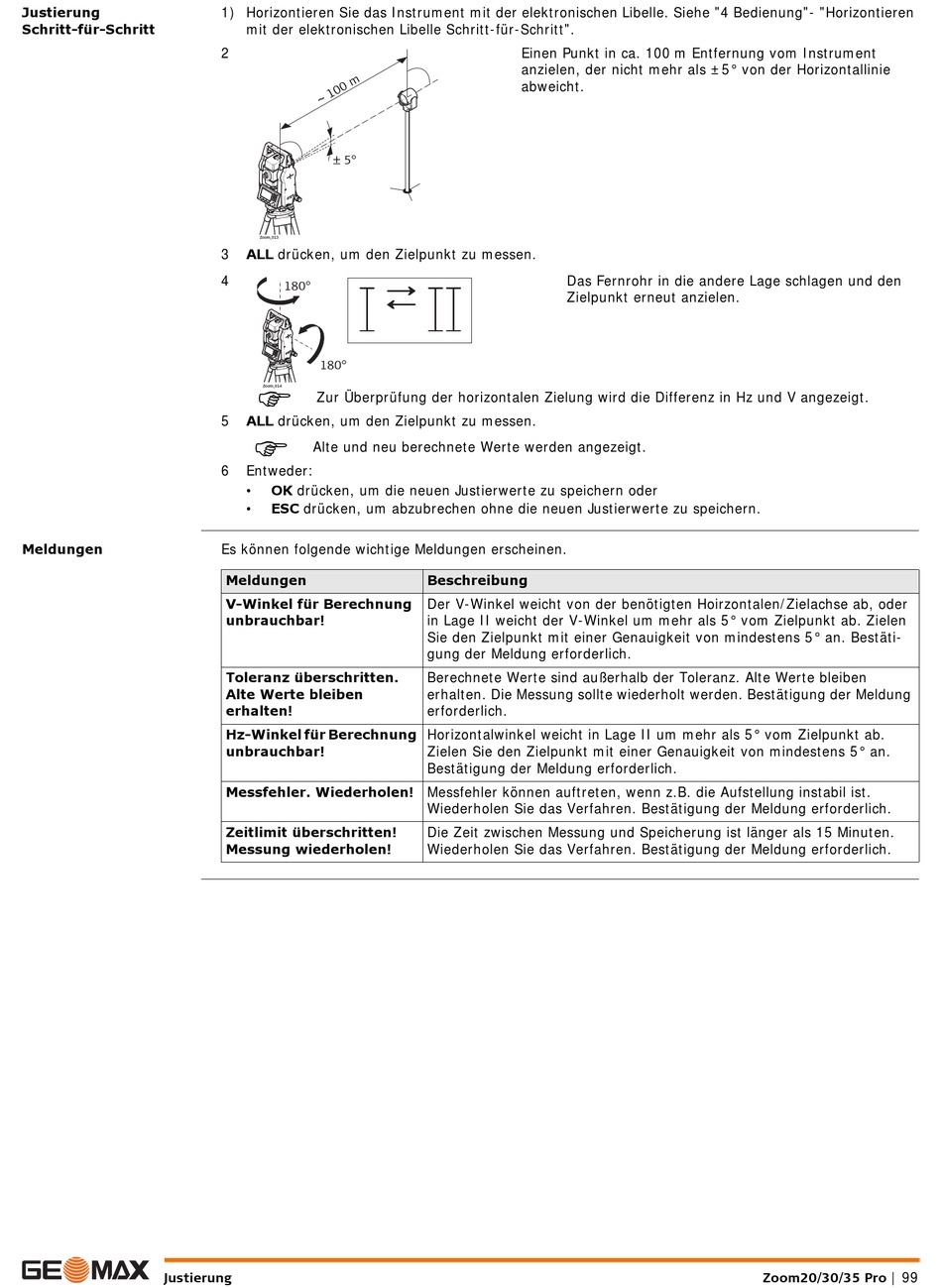

GeoMax Zoom 20 Pro Gebrauchsanweisung Seite 99

Justierung
Schritt-für-Schritt
Meldungen
Justierung
1) Horizontieren Sie das Instrument mit der elektronischen Libelle. Siehe "4 Bedienung"- "Horizontieren
mit der elektronischen Libelle Schritt-für-Schritt".
2
± 5°
Zoom_013
3 ALL drücken, um den Zielpunkt zu messen.
4
180°
180°

Zoom_014
Zur Überprüfung der horizontalen Zielung wird die Differenz in Hz und V angezeigt.
5 ALL drücken, um den Zielpunkt zu messen.

Alte und neu berechnete Werte werden angezeigt.
6 Entweder:
• OK drücken, um die neuen Justierwerte zu speichern oder
• ESC drücken, um abzubrechen ohne die neuen Justierwerte zu speichern.
Es können folgende wichtige Meldungen erscheinen.
Meldungen
V-Winkel für Berechnung
unbrauchbar!
Toleranz überschritten.
Alte Werte bleiben
erhalten!
Hz-Winkel für Berechnung
unbrauchbar!
Messfehler. Wiederholen! Messfehler können auftreten, wenn z.B. die Aufstellung instabil ist.
Zeitlimit überschritten!
Messung wiederholen!
Einen Punkt in ca. 100 m Entfernung vom Instrument
anzielen, der nicht mehr als ±5° von der Horizontallinie
abweicht.
Das Fernrohr in die andere Lage schlagen und den
Zielpunkt erneut anzielen.
Beschreibung
Der V-Winkel weicht von der benötigten Hoirzontalen/Zielachse ab, oder
in Lage II weicht der V-Winkel um mehr als 5° vom Zielpunkt ab. Zielen
Sie den Zielpunkt mit einer Genauigkeit von mindestens 5° an. Bestäti-
gung der Meldung erforderlich.
Berechnete Werte sind außerhalb der Toleranz. Alte Werte bleiben
erhalten. Die Messung sollte wiederholt werden. Bestätigung der Meldung
erforderlich.
Horizontalwinkel weicht in Lage II um mehr als 5° vom Zielpunkt ab.
Zielen Sie den Zielpunkt mit einer Genauigkeit von mindestens 5° an.
Bestätigung der Meldung erforderlich.
Wiederholen Sie das Verfahren. Bestätigung der Meldung erforderlich.
Die Zeit zwischen Messung und Speicherung ist länger als 15 Minuten.
Wiederholen Sie das Verfahren. Bestätigung der Meldung erforderlich.
Zoom20/30/35 Pro | 99
