3
3.1
Tastatur
Tasten
3.2
Anzeige
Benutzeroberfläche

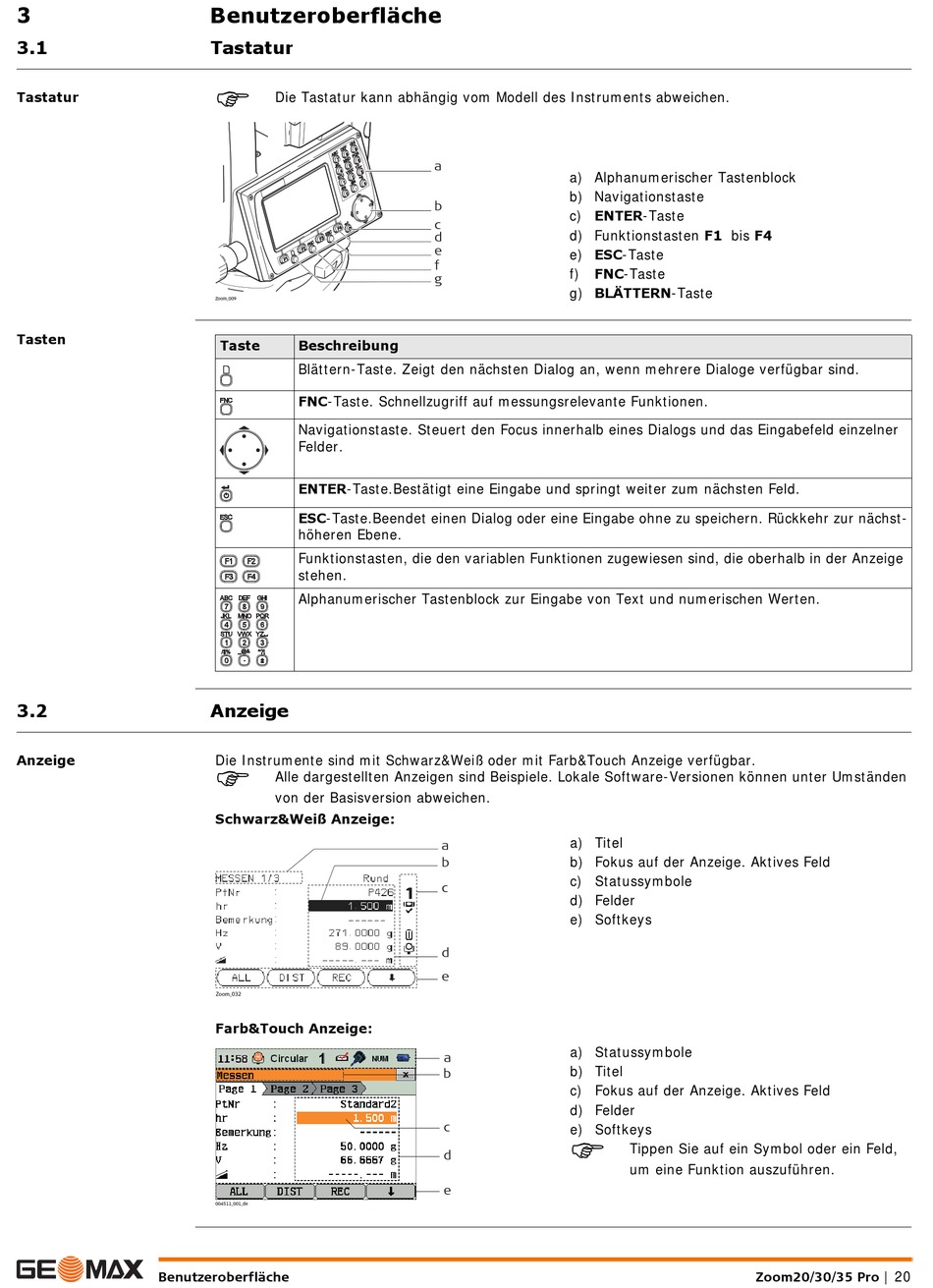

Benutzeroberfläche
Tastatur
Die Tastatur kann abhängig vom Modell des Instruments abweichen.
Zoom_009
Taste
Beschreibung
Blättern-Taste. Zeigt den nächsten Dialog an, wenn mehrere Dialoge verfügbar sind.
FNC-Taste. Schnellzugriff auf messungsrelevante Funktionen.
Navigationstaste. Steuert den Focus innerhalb eines Dialogs und das Eingabefeld einzelner
Felder.
ENTER-Taste.Bestätigt eine Eingabe und springt weiter zum nächsten Feld.
ESC-Taste.Beendet einen Dialog oder eine Eingabe ohne zu speichern. Rückkehr zur nächst-
höheren Ebene.
Funktionstasten, die den variablen Funktionen zugewiesen sind, die oberhalb in der Anzeige
stehen.
Alphanumerischer Tastenblock zur Eingabe von Text und numerischen Werten.
Anzeige
Die Instrumente sind mit Schwarz&Weiß oder mit Farb&Touch Anzeige verfügbar.
Alle dargestellten Anzeigen sind Beispiele. Lokale Software-Versionen können unter Umständen
von der Basisversion abweichen.
Schwarz&Weiß Anzeige:
Zoom_032
Farb&Touch Anzeige:
004511_001_de
a
a) Alphanumerischer Tastenblock
b) Navigationstaste
b
c) ENTER-Taste
c
d) Funktionstasten F1 bis F4
d
e
e) ESC-Taste
f
f)
FNC-Taste
g
g) BLÄTTERN-Taste
a) Titel
a
b) Fokus auf der Anzeige. Aktives Feld
b
c) Statussymbole
c
d) Felder
e) Softkeys
d
e
a) Statussymbole
a
b) Titel
b
c) Fokus auf der Anzeige. Aktives Feld
d) Felder
e) Softkeys
c
d
e
Tippen Sie auf ein Symbol oder ein Feld,
um eine Funktion auszuführen.
Zoom20/30/35 Pro | 20
