11.11
11.11.1
Beschreibung
Zugriff
Nächster Schritt
11.11.2
Beschreibung
Zugriff
ABSTECKEN
Programme
Bauvermessung

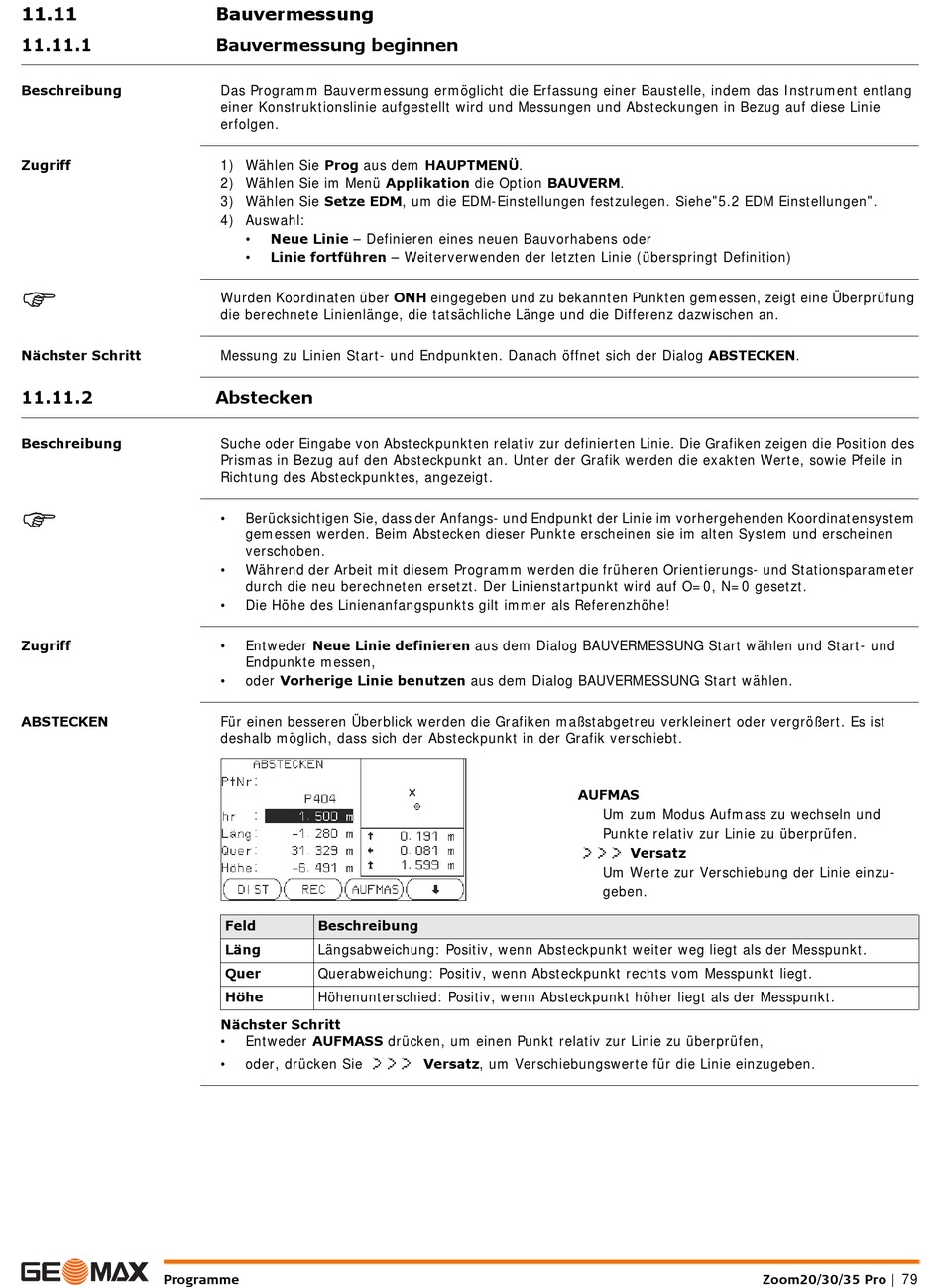

Bauvermessung beginnen
Das Programm Bauvermessung ermöglicht die Erfassung einer Baustelle, indem das Instrument entlang
einer Konstruktionslinie aufgestellt wird und Messungen und Absteckungen in Bezug auf diese Linie
erfolgen.
1) Wählen Sie Prog aus dem HAUPTMENÜ.
2) Wählen Sie im Menü Applikation die Option BAUVERM.
3) Wählen Sie Setze EDM, um die EDM-Einstellungen festzulegen. Siehe"5.2 EDM Einstellungen".
4) Auswahl:
•
Neue Linie – Definieren eines neuen Bauvorhabens oder
•
Linie fortführen – Weiterverwenden der letzten Linie (überspringt Definition)
Wurden Koordinaten über ONH eingegeben und zu bekannten Punkten gemessen, zeigt eine Überprüfung
die berechnete Linienlänge, die tatsächliche Länge und die Differenz dazwischen an.
Messung zu Linien Start- und Endpunkten. Danach öffnet sich der Dialog ABSTECKEN.
Abstecken
Suche oder Eingabe von Absteckpunkten relativ zur definierten Linie. Die Grafiken zeigen die Position des
Prismas in Bezug auf den Absteckpunkt an. Unter der Grafik werden die exakten Werte, sowie Pfeile in
Richtung des Absteckpunktes, angezeigt.
•
Berücksichtigen Sie, dass der Anfangs- und Endpunkt der Linie im vorhergehenden Koordinatensystem
gemessen werden. Beim Abstecken dieser Punkte erscheinen sie im alten System und erscheinen
verschoben.
•
Während der Arbeit mit diesem Programm werden die früheren Orientierungs- und Stationsparameter
durch die neu berechneten ersetzt. Der Linienstartpunkt wird auf O=0, N=0 gesetzt.
•
Die Höhe des Linienanfangspunkts gilt immer als Referenzhöhe!
•
Entweder Neue Linie definieren aus dem Dialog BAUVERMESSUNG Start wählen und Start- und
Endpunkte messen,
•
oder Vorherige Linie benutzen aus dem Dialog BAUVERMESSUNG Start wählen.
Für einen besseren Überblick werden die Grafiken maßstabgetreu verkleinert oder vergrößert. Es ist
deshalb möglich, dass sich der Absteckpunkt in der Grafik verschiebt.
Feld
Beschreibung
Läng
Längsabweichung: Positiv, wenn Absteckpunkt weiter weg liegt als der Messpunkt.
Quer
Querabweichung: Positiv, wenn Absteckpunkt rechts vom Messpunkt liegt.
Höhe
Höhenunterschied: Positiv, wenn Absteckpunkt höher liegt als der Messpunkt.
Nächster Schritt
•
Entweder AUFMASS drücken, um einen Punkt relativ zur Linie zu überprüfen,
•
oder, drücken Sie
AUFMAS
Versatz, um Verschiebungswerte für die Linie einzugeben.
Um zum Modus Aufmass zu wechseln und
Punkte relativ zur Linie zu überprüfen.
Versatz
Um Werte zur Verschiebung der Linie einzu-
geben.
Zoom20/30/35 Pro | 79
