100 Konfiguration (KONFIGURATION)
Einstellungen:
Drehzahlsteuerung mit Schlupfkompensation
(MIT SCHLUPFKOMP.)
Prozeßregelung mit Istwertrückführung
(PID-PROZESS)
Funktion:
In diesem Parameter kann der Eta-K den jeweiligen
Bedingungen angepaßt werden.
Beschreibung der Auswahl:
Bei Auswahl von Drehzahlsteuerung mit Schlupfkom-
pensation [0] ergibt sich eine normale Drehzahlsteuerung
(ohne Istwertsignal) mit automatischem Schlupfausgleich,
so daß bei variabler Belastung die Drehzahl nahezu
konstant gehalten wird.
Die Kompensationen sind aktiv, können jedoch nach
Bedarf in Parameter 133-136 ausgeschaltet werden.
Bei Wahl von Prozeßregelung mit Istwertrückführung [3]
wird der interne Prozeßregler aktiviert, der eine präzise
Regelung eines Prozesses im Verhältnis zu einem
gegebenen Prozeßsignal ermöglicht. Das Prozeßsignal
kann in der jeweiligen Prozeßeinheit oder in Prozent
eingestellt werden. Es muß ein Istwertsignal vom Prozeß
zugeführt werden, und der Prozeßsollwert muß eingestellt
werden. In Prozeßregelung mit Istwertrückführung ist die
Einstellung Beide Richtungen in Parameter 200 nicht
zulässig.
ACHTUNG!
Dies ist nur im Stoppmodus möglich (Motor über
einen Stoppbefehl angehalten).
101 Drehmomentkennlinie
(MOMENTENKENNL.)
Einstellungen:
Konstantes Moment (KONST.MOMENT)
Variables Moment, niedrig
(QUADR. M. NIEDRIG)
Variables Moment, mittel
(QUADR. M. MITTEL)
Variables Moment, hoch
(QUADR. M. HOCH) [4]
Funktion:
In diesem Parameter kann das Prinzip für die Anpassung
der U/f-Kennlinie des Eta-Ks an die Drehmomentkennlinie
der Belastung gewählt werden.
Beschreibung der Auswahl:
Bei der Auswahl Konstantes Moment [1] ergibt sich eine
belastungsabhängige U/f-Kennlinie, bei der mit steigender
Belastung (Strom) die Ausgangsspannung höher wird,
um eine konstante Magnetisierung des Motors
aufrechtzuerhalten.
= Werkseinstellung. ( ) = Parameterfenstertext. [ ] = bei Kommunikation über serielle Schnittstelle benutzter Wert
30
Eta-K

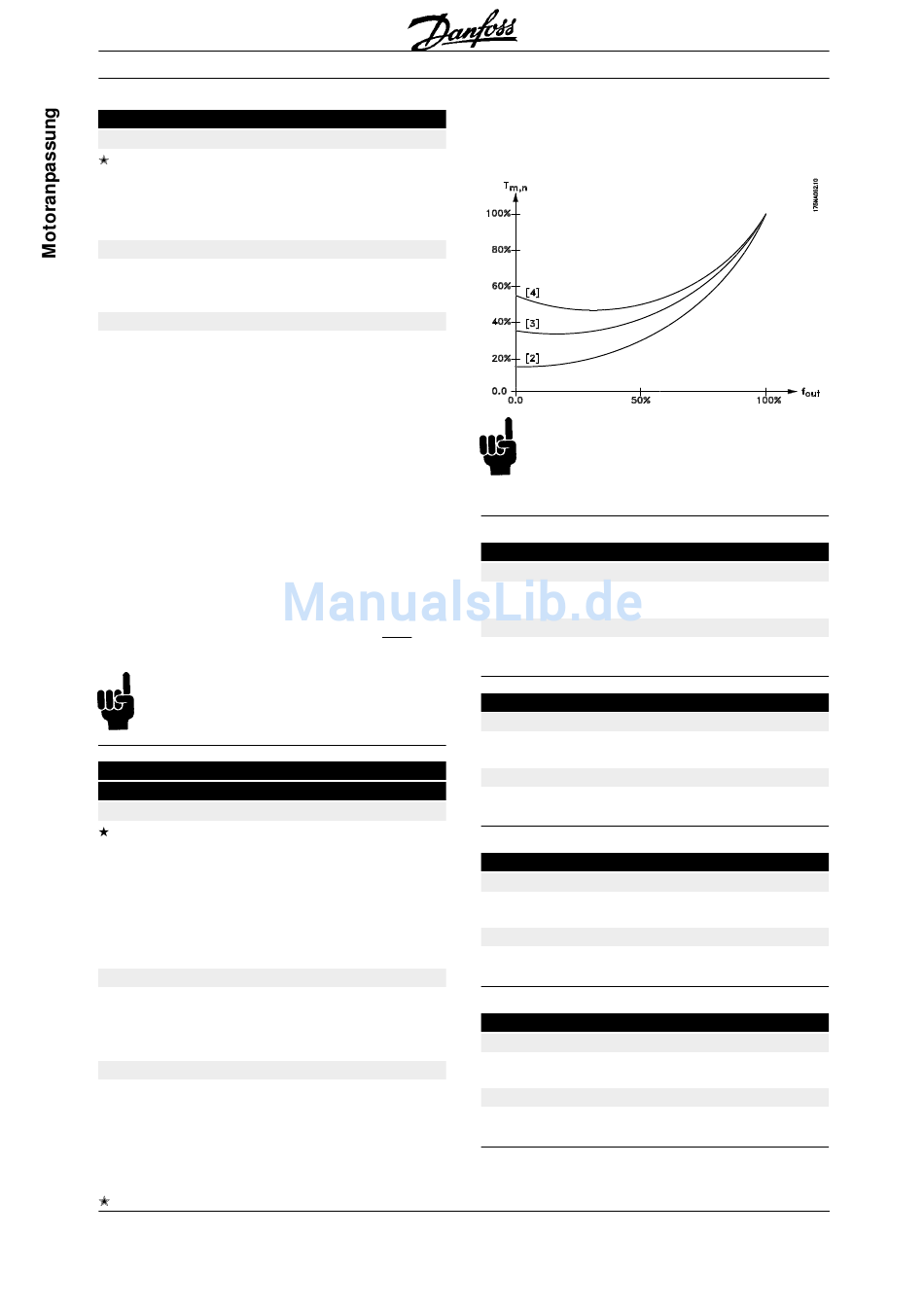

Bei quadratischer Belastung (Kreiselpumpen, Gebläse)
Variables Moment, niedrig [2], Variables Moment, mittel
[3] oder Variables Moment, hoch [4] wählen.
[0]
[3]
ACHTUNG!
Schlupfkompensation (Parameter 136) und Start
(Parameter 134) sind nicht aktiv, wenn ein
variables Drehmoment gewählt wurde.
102 Motorleistung (MOTORLEISTUNG)
Wert:
XX.XX kW - hängt vom Eta-K ab
Funktion:
Nur-Lese-Parameter.
103 Motorspannung (MOTORSPANNUNG)
Wert:
XX V- hängt vom Eta-K ab
Funktion:
Nur-Lese-Parameter.
[1]
104 Motorfrequenz (MOTORFREQUENZ)
[2]
Wert:
XX.X Hz - hängt vom Eta-K ab
[3]
Funktion:
Nur-Lese-Parameter.
105 Motorstrom (MOTORSTROM)
Wert:
XX.X X A- hängt vom Eta-K ab
Funktion:
Nur-Lese-Parameter.
