ACHTUNG!
Wenn die Tasten für Ort-Steuerung aktiv ge-
schaltet wurden, sind sie sowohl aktiv, wenn der
VLT-Frequenzumrichter auf Ort-Betrieb eingestellt
ist, als auch wenn er über Parameter 002 auf
Fernbedienung eingestellt ist, ausgenommen [FWD/
REV], das nur im Ort-Betrieb aktiv ist.
ACHTUNG!
Wurde keine externe Stoppfunktion gewählt
und der Taster [STOP] über Parameter 014 blockiert
eingestellt, so kann der Eta-K gestartet und nur
durch Unterbrechung der Versorgungsspannung
zum Motor gestoppt werden.

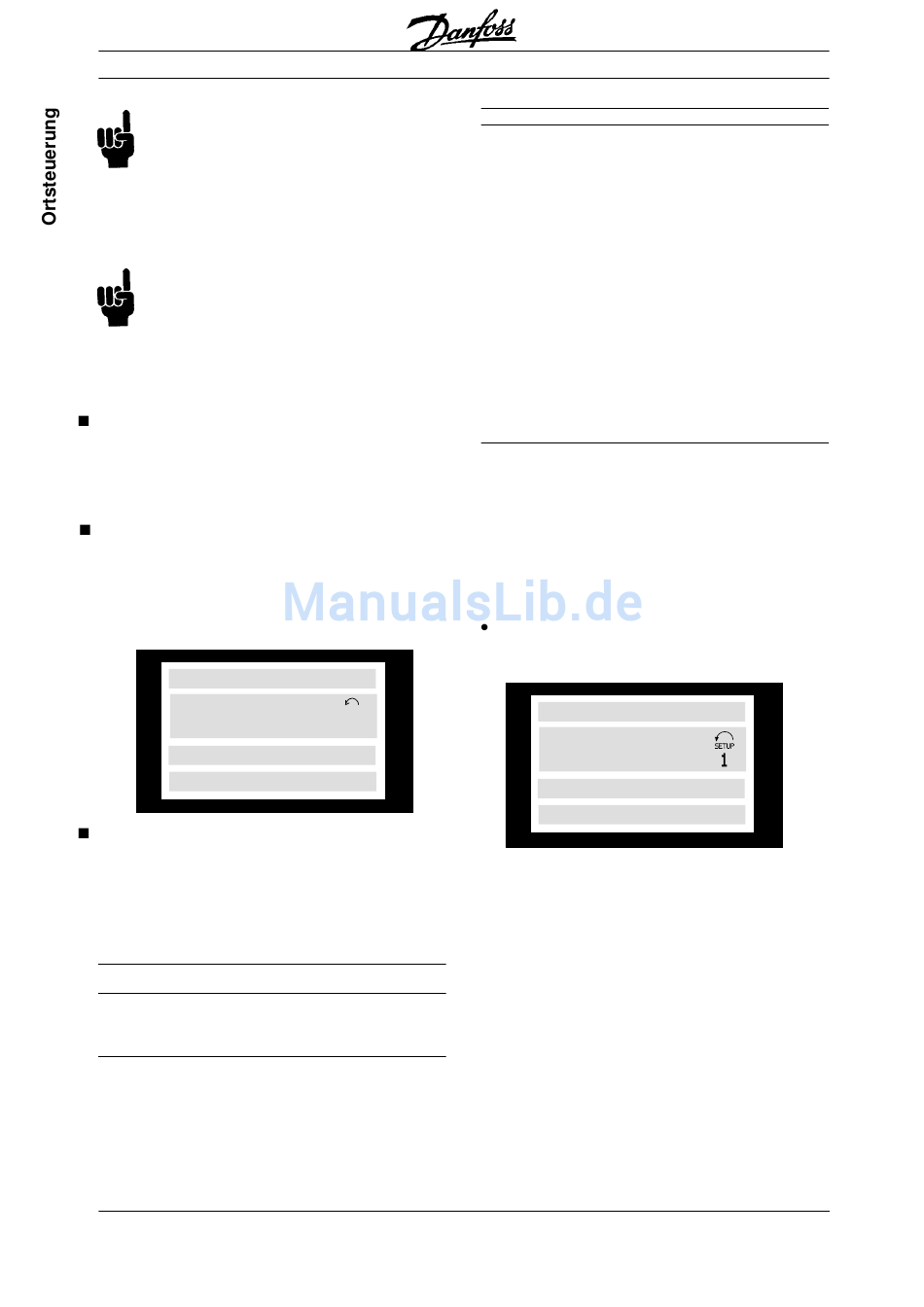

Anzeigezustände des Displays
Das Display hat mehrere verschiedene Anzeigezu-
stände, siehe Übersicht Seite 16, je nachdem, ob
der Eta-K im Normalbetrieb arbeitet oder sich im
Programmiermodus befindet.

Displaymodus

Im Normalbetrieb können nach Wahl bis zu vier ver-
schiedene Betriebsvariablen angezeigt werden, 1,1
und 1,2 und 1,3 und 2, sowie in Zeile 4 der augen-
blickliche Betriebszustand oder eingetretene Alarm-
und Warnzustände.
VAR 1.1 VAR 1.2 VAR 1.3
VAR 2
STATUS
Displaymodus - Wahl des Anzeigezustandes
Im Zusammenhang mit der Wahl des
Anzeigezustandes im Displaymodus gibt es drei
Möglichkeiten: I, II und III. Die Wahl des
Anzeigezustandes bestimmt die Anzahl der
ausgegebenen Betriebsvariablen.
Anzeige- I:
zustand:
Zeile 1 Parametername Datenwert
für Betriebs- für 3 Betriebs-
variable in Zeile 2 variablen in Zeile 1 variablen in Zeile1
Die nachstehende Übersicht gibt an, welche Varia-
blen den Variablen in der ersten und zweiten Zeile
des Displays zugeordnet werden können (siehe
Parameter 009):
16
SETUP
1
II: III:
Parametername
für 3 Betriebs-
MG.97.G2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Eta-K
Betriebsvariable: Betriebsvariable: Betriebsvariable: Betriebsvariable: Betriebsvariable:
Sollwert
Sollwert
Istwert
Frequenz
Frequenz x Skalierung
Motorstrom
Drehmoment
Leistung
Leistung
Motorspannung
Zwischenkreisspannung
Thermische Belastung FC
Betriebsstunden
Eingangszustand, dig. Eingang
Ext. Sollwert
Zustandswort
Kühlkörpertemp.
Alarmwort
Steuerwort
Warnwort 1
Warnwort 2
Analogeingang 1
Analogeingang 2
*) Wahl in Parameter 416.
Die Einheit wird in Anzeigezustand 1 in Zeile 1 angezeigt,
ansonsten erscheint 'U'.
Betriebsvariable 1,1 und 1,2 und 1,3 in der ersten
Zeile und Betriebsvariable 2 in der zweiten Zeile
werden über Parameter 009, 010, 011 und 012
gewählt.
Anzeigezustand I:
Dieser Anzeigezustand ist Standard nach Inbetrieb-
nahme oder Initialisierung.
FREQUENZ
50.0 HZ

BETRIEB

Hier erscheint in Zeile 2 der Datenwert einer
Betriebsvariablen mit der dazugehörigen Einheit. In
Zeile 1 erscheint ein erläuternder Text zur Zeile 2, vgl.
Übersicht. Im Beispiel wurde über Parameter 009 die
Frequenz als Variable gewählt. Im Normalbetrieb kann
eine andere Variable durch Betätigen der Tasten [+ / -]
unmittelbar ausgegeben werden.
Einheit: Einheit: Einheit: Einheit: Einheit:
[%]
[Einheit]
[Einheit]
[Hz]
[-]
[A]
[%]
[kW]
[PS]
[V]
[V]
[%]
[Stunden]
[Binärcode]
[%]
[Hex]
[°C]
[Hex]
[Hex]
[Hex]
[Hex]
[mA]
[V]
