Bei Überschreitung bestimmter Grenzwerte wird die
Alarm- und/oder die Warnleuchte zusammen mit ei-
nem Zustands- und Alarmtext im Bedienfeld
aktiviert.
Die grüne Leuchtdiode "ON" zeigt an, wenn am
Eta-K eine Spannung anliegt; gleichzeitig ist auch
die Hintergrundbeleuchtung des Displays
eingeschaltet.

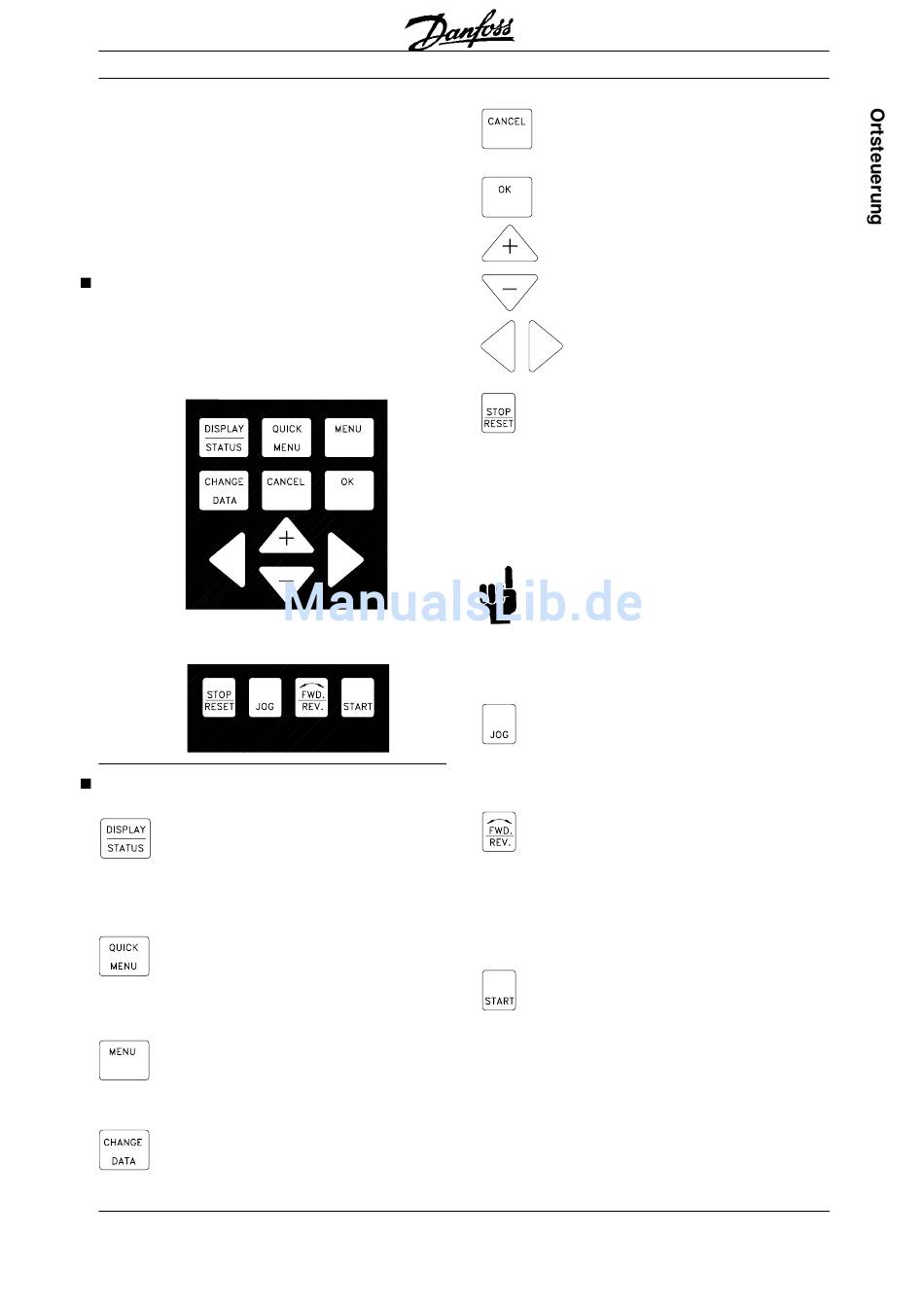

Bedientasten
Die Bedientasten sind nach Funktionen aufgeteilt,
wobei die Tasten zwischen dem Display und den
Leuchtanzeigen für die Parametereinstellung einschl.
der Auswahl der Displayanzeige im Normalbetrieb
benutzt werden.
Die Tasten für Ort-Betrieb befinden sich unterhalb der
Leuchtanzeigen.

Funktion der Bedientasten

[DISPLAY / STATUS] dient zur Wahl der
Displayanzeigeart oder zum Zurück-
wechseln auf Displaymodus, entweder
aus dem Schnellmenümodus oder dem
Menümodus.
[QUICK MENU] dient zum Program-
mieren der zum Schnellmenümodus
gehörigen Parameter. Es kann direkt
zwischen Schnellmenümodus und
Menümodus gewechselt werden.
[MENU] dient zum Programmieren
sämtlicher Parameter. Es kann direkt
zwischen Menümodus und Schnell-
menümodus gewechselt werden.
[CHANGE DATA] dient zum Ändern des
im Menümodus oder Schnellmenümo-
dus gewählten Parameters.
MG.97.G2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Eta-K
[CANCEL] wird benutzt, wenn eine
Änderung des gewählten Parameters
nicht ausgeführt werden soll.
[OK] dient zum Bestätigen einer Än-
derung eines gewählten Parameters.
[+/-] dient zur Wahl eines Parameters,
zur Änderung des gewählten Para-
meters oder zur Änderung der Anzeige
in Zeile 2.
[< >] dient zur Wahl der Parameter-
gruppe sowie zum Versetzen des
Cursors bei Änderung numerischer
Parameter.
[STOP / RESET] dient zum Anhalten
oder Quittieren (Reset) des Eta-Ks
nach einer Störung (Trip). Kann über
Parameter 014 aktiv oder inaktiv
geschaltet werden. Bei Aktivierung der
Stoppfunktion blinkt Zeile 2 und es
muß [START] betätigt werden.
ACHTUNG!
Durch Drücken von [STOP/RESET] wird der
Motorlauf auch bei nicht angeschlossenem
LCP 2 verhindert. Der Neustart ist nur mit Taster
[START] auf LCP 2 möglich.
[JOG] hebt die Ausgangsfrequenz zu-
gunsten einer voreingestellten Frequenz
auf, während die Taste gedrückt gehal-
ten wird. Kann über Parameter 015 ak-
tiv oder inaktiv geschaltet werden.
[FWD / REV] dient zum Wechseln der
Drehrichtung des Motors. Diese wird
durch den Pfeil im Display angezeigt,
jedoch nur im Ort-Betrieb. Kann mit
Parameter 016 auf blockiert oder
wirksam eingestellt werden (Parameter
013 muß auf [1] oder [3] und
Parameter 200 auf [1] eingestellt
werden).
[START] dient zum Starten des Eta-Ks
nach einem Anhalten über die [STOP]-
Taste. Ist immer aktiv, kann jedoch
einen über die Klemmreihe erteilten
Stoppbefehl nicht aufheben.
