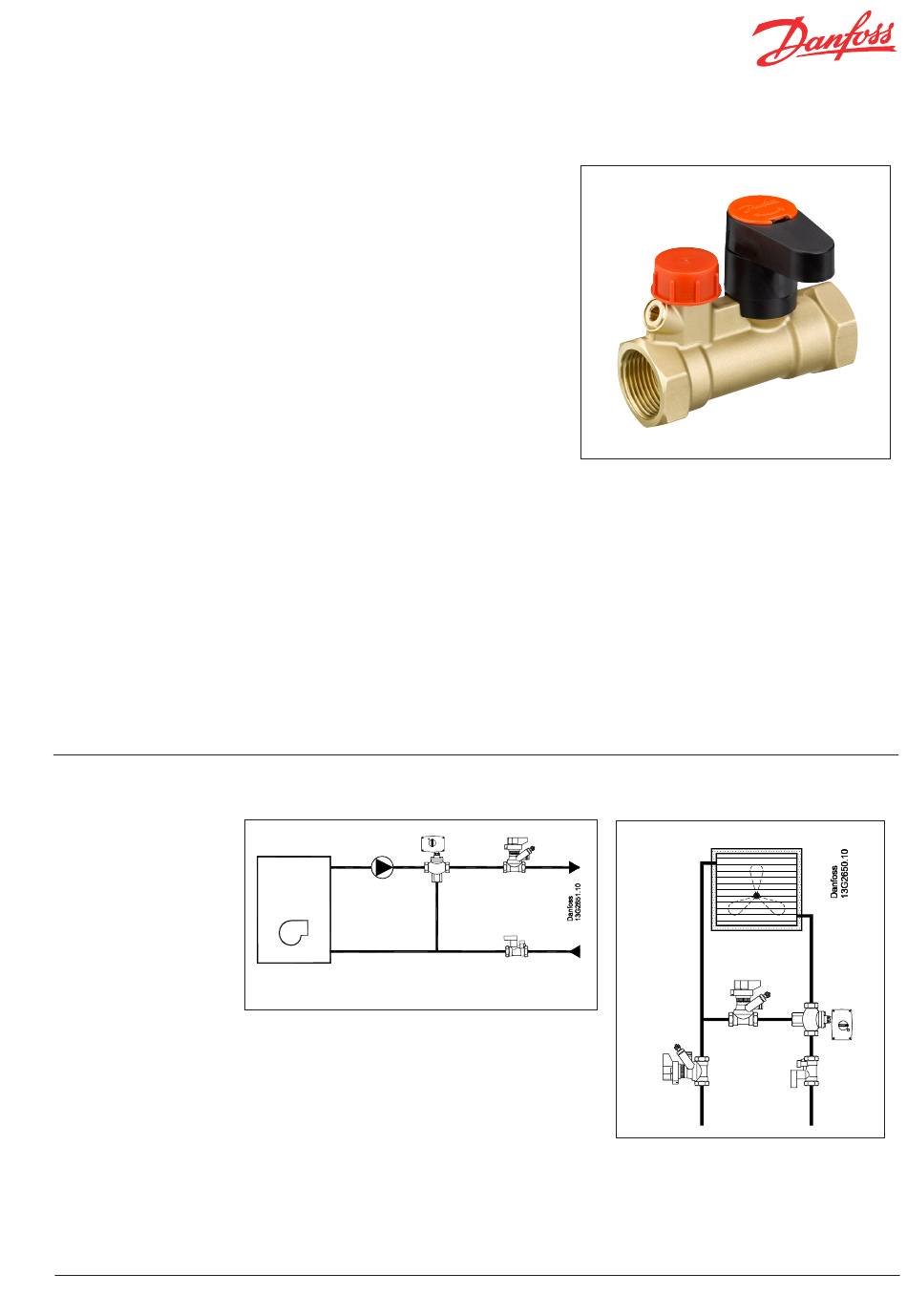

Danfoss LENO MSV-S Datenblatt

Strangabsperrventil
Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
Datenblatt
Beschreibung
Anwendungsbereich
HEC-HBC

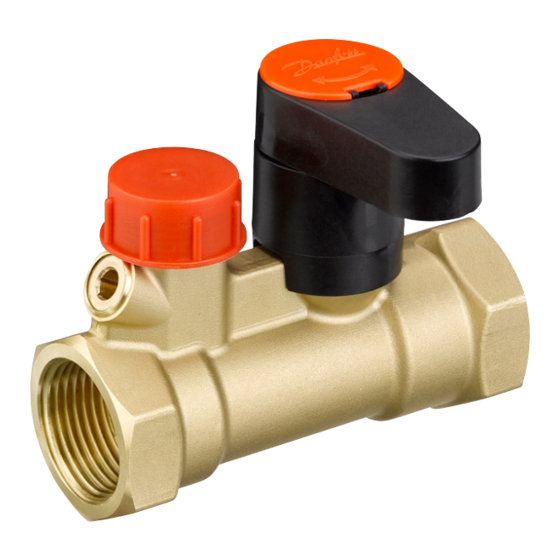

Strangabsperrventil
LENO™ MSV-S
LENO
MSV-S ist ein Strangabsperrventil der
TM
LENO-Familie mit hoher Entleerleistung, die ideale
Ergänzung zu den manuellen Strangregulierventilen:
• Handrad zur einfacheren Montage bei beeng-
ten Platzverhältnissen abnehmbar.
• Handrad kann zum Absperren des integrierten
Kugelhahns sowohl nach rechts wie auch links
gestellt werden.
• Schraube bleibt beim Abnehmen des Handrad
im Griffstück.
• Schnelles Entleeren durch hohen kv-Wert.
• Öffnen der im Ventil integrierten Entleerung
mit 6-mm-Innensechskantschlüssel.
• Druckmessung.
• Abdeckkappen zum Schutz des
¾" -Schlauchanschlusses.
• Verlängerter Handgriff in Isolierbauhöhe.
• Austauschbare, verschiedenfarbige Abdeck-
kappen zur einfachen Kennzeichnung von
Vor-/Rücklauf, Warm-/Kaltbrauchwasser und
Zirkulation.
• Abdeckkappe zum Schutz der Schraube im
Griffstück vor Verschmutzung.
Boiler, Wohnungsstation oder Wärmepumpe in
Einfamilienhäusern
• Zur Regelung
• Absperrfunktion für Service/Reparatur
VDB4F203 © Danfoss 10/2012
LENO
MSV-S kann in Heizungs- und Kühlkreis-
TM
läufen und Warmwassersystemen als Absperrven-
til mit Entleerfunktion installiert werden.
Wir empfehlen, LENO
MSV-S mit manuellen
TM
Regulierventilen der LENO-Familie einzusetzen.
DN 15- und 20-Ventile sind mit Innen- oder
Außengewinde für Klemmverbinder erhältlich.
Andere Dimensionen sind nur mit Innengewinde
verfügbar.
Klimaeinheit
• Für konstanten Durchfluss
• Zur Regelung
• Absperrfunktion für Service/Reparatur
1

Werbung

loading

Verwandte Anleitungen für Danfoss LENO MSV-S

Inhaltszusammenfassung für Danfoss LENO MSV-S

  • Seite 1 ¾" -Schlauchanschlusses. Wir empfehlen, LENO MSV-S mit manuellen • Verlängerter Handgriff in Isolierbauhöhe. Regulierventilen der LENO-Familie einzusetzen. • Austauschbare, verschiedenfarbige Abdeck- kappen zur einfachen Kennzeichnung von DN 15- und 20-Ventile sind mit Innen- oder Vor-/Rücklauf, Warm-/Kaltbrauchwasser und Außengewinde für Klemmverbinder erhältlich. Zirkulation. Andere Dimensionen sind nur mit Innengewinde verfügbar. • Abdeckkappe zum Schutz der Schraube im Griffstück vor Verschmutzung. Anwendungsbereich Boiler, Wohnungsstation oder Wärmepumpe in Einfamilienhäusern • Zur Regelung • Absperrfunktion für Service/Reparatur Klimaeinheit • Für konstanten Durchfluss • Zur Regelung • Absperrfunktion für Service/Reparatur VDB4F203 © Danfoss 10/2012 HEC-HBC...
  • Seite 2 (m 003Z4051 DN 15 R p ½ " 003Z4052 DN 20 R p ¾" DN 25 R p 1" 003Z4053 DZR- Messing** DN 32 R p 1¼" 003Z4054 DN 40 R p 1½" 003Z4055 DN 50 R p 2" 003Z4056 **Korrosionsbeständiges Messing VDB4F203 © Danfoss 10/2012 HEC-HBC...
  • Seite 3 G ¾ 013G4158 013G4188 18 x 2 G ¾ 18 x 2,5 G ¾ 013G4159 013G4160 013G4190 20 x 2 G ¾ 013G4161 013G4191 20 x 2,5 G ¾ Klemmverbinder für Ventile mit Außengewinde Stahl-/Kupferleitungen Größe Bestell-Nr. 013G4125 G ¾ x 15 013G4126 G ¾ x 16 G ¾ x 18 013G4128 013U0134 G 1 x 18 013U0135 G 1 x 22 VDB4F203 © Danfoss 10/2012 HEC-HBC...

  • Seite 4: Technische Daten

    7. Griffabdeckung 8. Griffschraube 9. Handgriff 10. Farbige Abde- ckung 11. Schutzkappe 12. Ablassschraube Technische Daten Material der wasserberührten Teile Ventilgehäuse DZR-Messing O-Ringe EPDM Kugel Messing, verchromt Kugeldichtung PTFE Max. statischer Arbeitsdruck PN 20 bar Statischer Druck im Test 30 bar Max. Durchflusstemperatur 120 °C Min. Temperatur -20 °C Ehtylenglykol / Propylenglykol und HYCOOL Kühlflüssigkeiten (max. 30 %) VDB4F203 © Danfoss 10/2012 HEC-HBC...

  • Seite 5: Montage

    1. Nach Abnehmen der Abdeckkappe wird Handgriffs eine Schraube zugänglich. 2. Lösen Sie diese Schraube und heben Sie den Handgriff ab. 3. Beim Montieren des Handgriffs müssen Ventil und Handgriff ineinander ein- rasten. Drehen Sie den Handgriff bis zur Kerbe, sodass er auf das Ventil rutscht. Öffnen und Absperren Das Ventil kann durch Drehen des Griffs in zwei Richtungen abgesperrt werden. Handgriff parallel zum Ventil = Ventil offen Handgriff quer zum Ventil = Ventil geschlossen Das Ventil ist mit einer Entleerung ausge- Entleeren stattet, die mit einem 6-mm-Innensechs- - Hohe Entleerleistung kantschlüssel geöffnet werden kann. Bei geschlossener Absperrung wird die Seite entleert, an der die Entleerung angeordnet ist. Die Entleerung ist mit einem ¾"-Gewinde zum direkten Anschluss eines Schlauches ausgestattet. VDB4F203 © Danfoss 10/2012 HEC-HBC...
  • Seite 6 Datenblatt Strangabsperrventil LENO™ MSV-S Abmessungen Nenn- Nenn- weite 228-1 weite 228-1 (mm) (mm) (mm) (mm) (mm) (DN) a (mm) (DN) a (mm) G ½ 61,7 G ¾A 101,25 G ¾ 96,5 65,7 G 1A 108,50 70,5 G 1¼ 116,9 G 1½ 118,5 118,9 121,4 VDB4F203 © Danfoss 10/2012 HEC-HBC...
  • Seite 7 Betriebstemperatur ....-20 °C bis 120 °C Der Ventilkörper besteht aus DZR-Messing. Die Kugel ist aus verchromtem Messing gefertigt. Die O-Ringe bestehen aus EPDM-Gummi. VDB4F203 © Danfoss 10/2012 HEC-HBC...
  • Seite 8 Datenblatt Strangabsperrventil LENO™ MSV-S VDB4F203 © Danfoss 10/2012 HEC-HBC...
