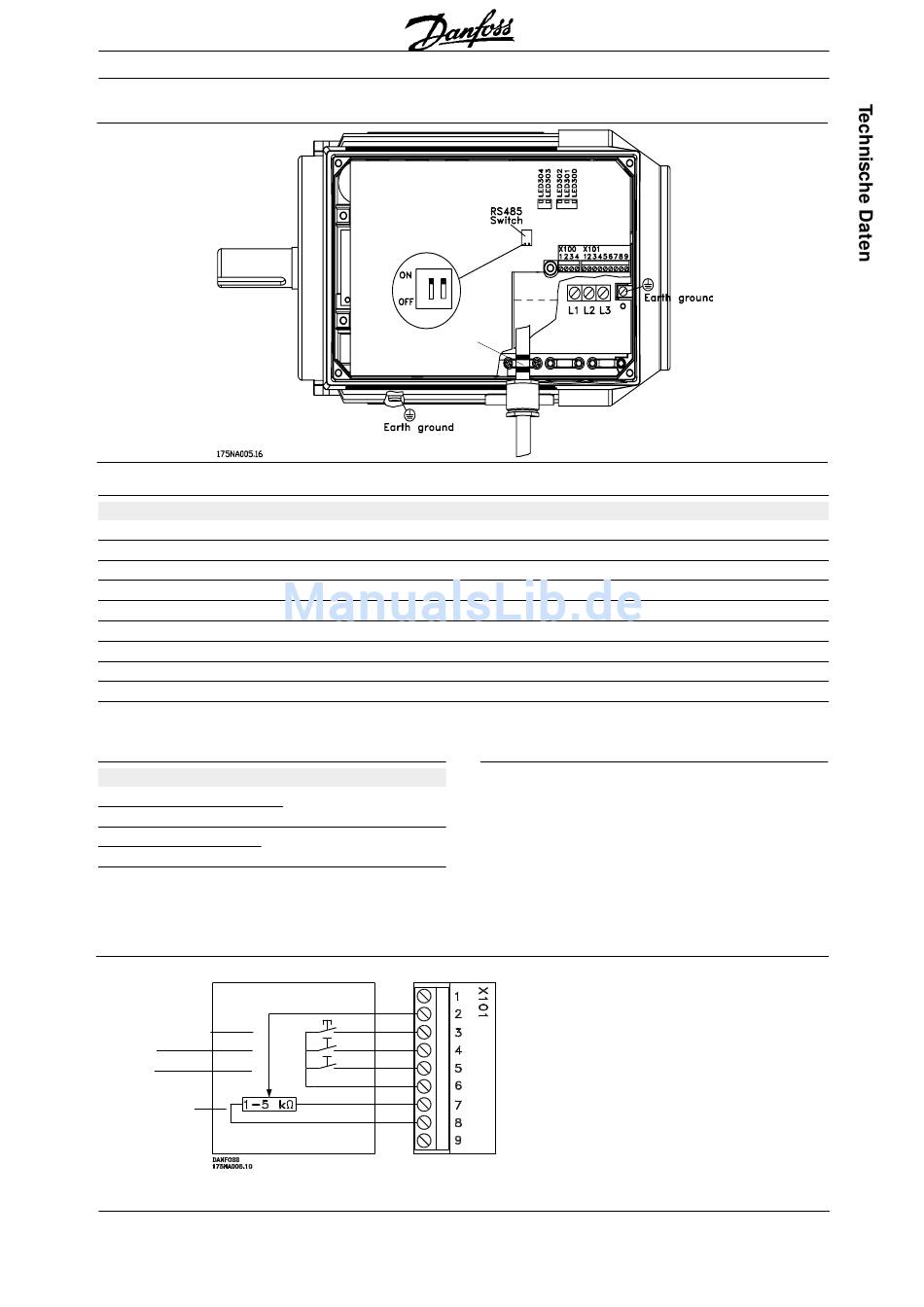

Klemmenanordnung (Installation siehe Kurzanleitung, MG.03.Fx.xx)
X101: Klemmenblock für analoge/digitale Steuersignale
Klemmennr. Funktion
1 Analoger Eingang (0-20 mA)
2 Analog- (0-10 V)/Digitaleingang 2
3 Digitaleingang (oder Puls) 3
4 Digitaleingang (oder präziser Stopp) 4
5 Digitaleingang (weitere) 5
6 24 V Gleichspannungsversorgung für Digitaleingänge (max. 150 mA)
7 10 V Gleichspannungsversorgung für Potentiometer (max. 15 mA)
8 0 V für Klemmen 1 - 7 und 9
9 Analog- (0-20 mA)/Digitalausgang
X100: Klemmenblock für Datenkommunikation
Klemmennr. Funktion
1 P RS 485
2 N RS 485
3 5 V DC
4 0 V DC
Anschlußdiagramm - Werkseinstellung
Quittierung (Taster)
Start
Jog
Drehzahlsollwert
MG.97.G2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Abschirmung
für Anschluß an
Bus oder PC
Versorgung für
RS 485 Bus
Eta-K
Beispiel
Istwertsignal
Drehzahlsollwert
Quittierung
Start
Jog (Festdrehzahl)
Fehleranzeige
LED 300-304
LED 300 (rot): Abschaltung bei Fehler
LED 301 (gelb): Warnung
LED 302 (grün): Netz ein
LED 303 - 304: Kommunikation
Für PROFIBUS-Versionen siehe Handbuch
MG97LXYY.
- Quittierung zum Rücksetzen von
Fehlermeldungen kurz schließen
- Start zum Wechsel in den Run-Modus
schließen
- Jog stellt beim Schließen
Festdrehzahl ein (10 Hz)
- Drehzahlsollwert (0 - 10 V) bestimmt
die Drehzahl im Run-Modus
