Datenblatt

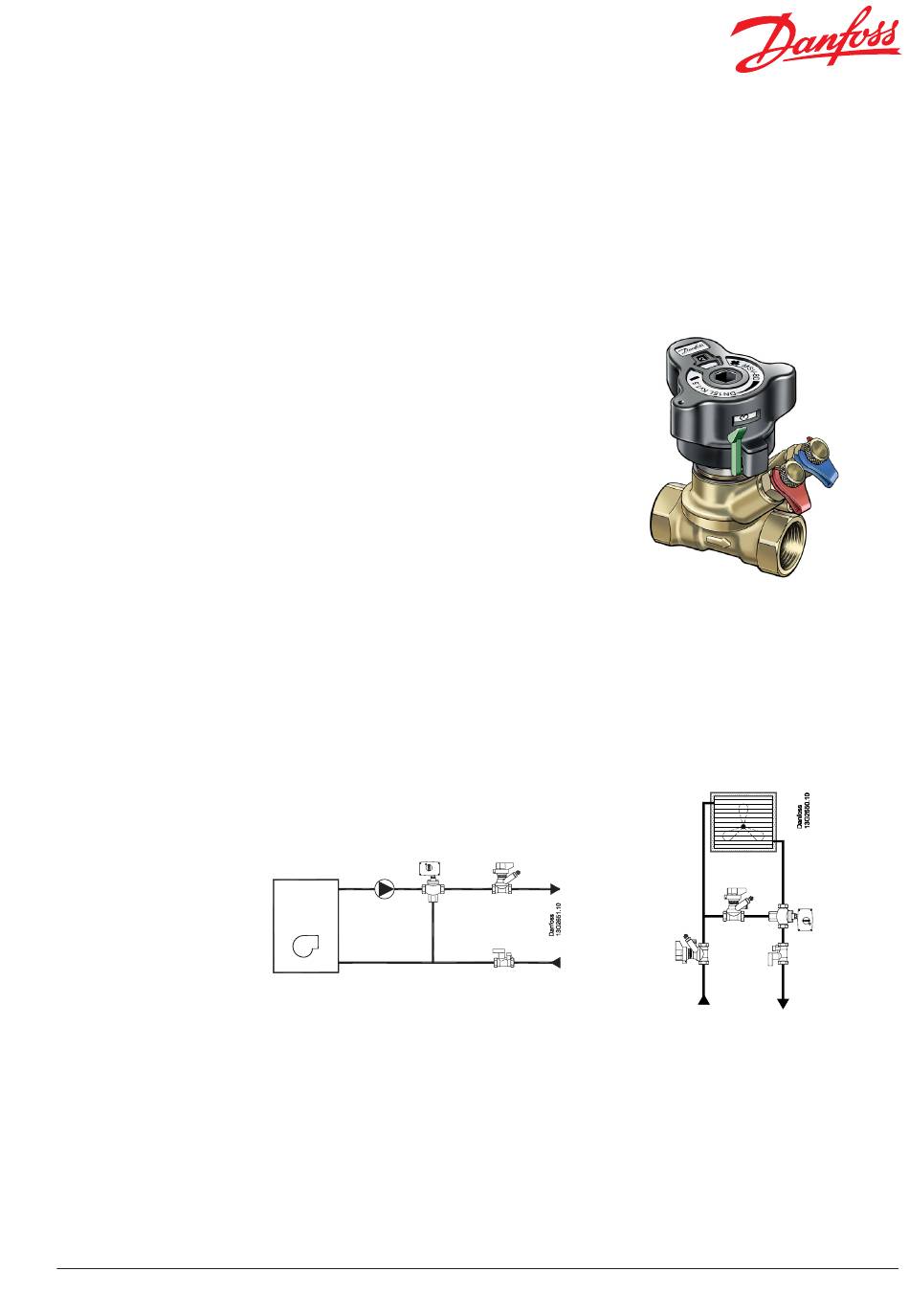

Strangregulierventile LENO™ MSV-BD
Beschreibung
Anwendung

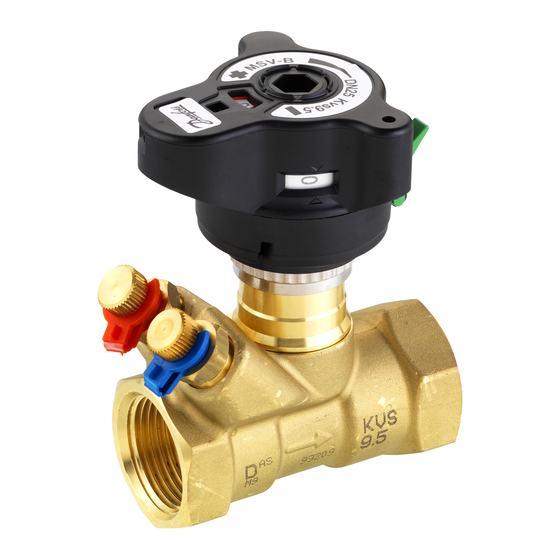

LENO™ MSV-BD ist ein manuelles Strangventil zur
Einregulierung von Heizungs- und Kühlkreisläufen
sowie von Warmwassersystemen.
LENO™ MSV-BD, eine Kombination aus Strang-
regulier- und Absperrventil, zeichnet sich durch
folgende Funktionsmerkmale aus:
• Abnehmbares Handrad zur Erleichterung der
Montage
• Um 360° drehbare Serviceeinheit für einfaches
Messen und Entleeren
• Digitale, aus verschiedenen Blickwinkeln ables-
bare Einstellskala
• Einfachste Arretierung der Voreinstellung
• Integrierte Messnippel für 3-mm-Messnadeln
• Integrierter Entleeranschluss für wahlweise
Vorlauf-/Rücklaufleitung
• Öffnen/Schließen mit Innensechskantschlüssel
• Farbanzeige offen/geschlossen
LENO™ MSV-BD wird für den Einsatz in Systemen
mit konstantem Durchfluss empfohlen. Das Ventil
kann sowohl im Vorlauf als auch im Rücklauf
montiert werden.
Heizkessel, Wohnungsstation oder Wärme-
pumpe in Einfamilienhäusern
• Zur Durchflussmessung
• Absperrfunktion für Service/Reparatur
VDB4C803
© Danfoss
DN 15- und 20-Ventile sind mit Innen- oder Außen-
gewinde für Klemmverbinder erhältlich. Weitere
Größen sind mit Innengewinde verfügbar.
Die Ventildaten des LENO™ MSV-BD sind in den
Danfoss PFM 5001/PFM 100 Messinstrumenten
hinterlegt.
Klimaeinheit
• Für konstanten Durchfluss
• Zur Durchflussmessung
• Absperrfunktion für Service/Reparatur
12/2014
1
