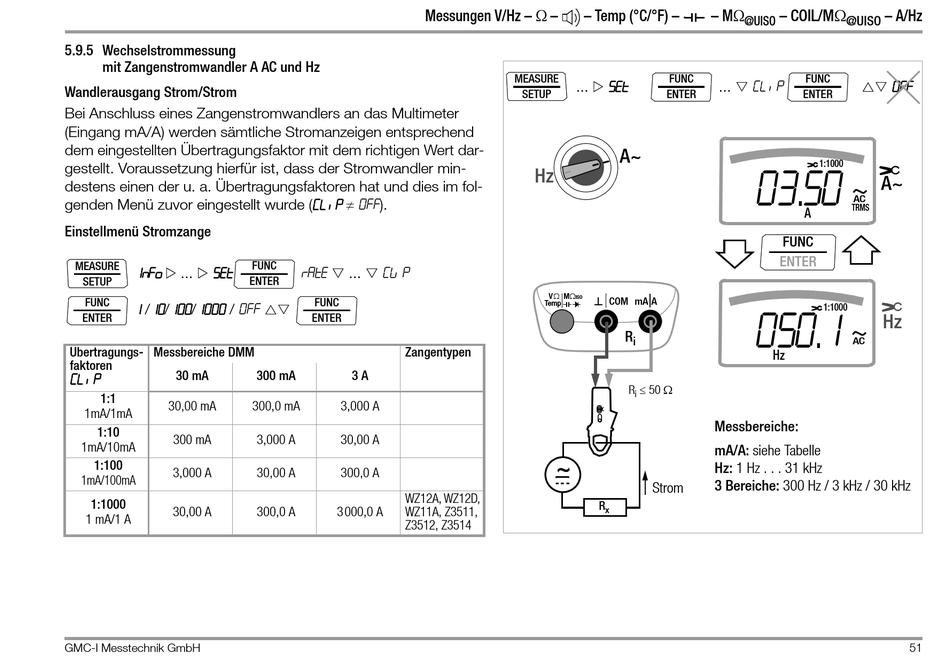

5.9.5 Wechselstrommessung
mit Zangenstromwandler A AC und Hz
Wandlerausgang Strom/Strom
Bei Anschluss eines Zangenstromwandlers an das Multimeter
(Eingang mA/A) werden sämtliche Stromanzeigen entsprechend
dem eingestellten Übertragungsfaktor mit dem richtigen Wert dar-
gestellt. Voraussetzung hierfür ist, dass der Stromwandler min-
destens einen der u. a. Übertragungsfaktoren hat und dies im fol-
genden Menü zuvor eingestellt wurde (Cl ip 0FF).
Einstellmenü Stromzange
MEASURE
1nFo   SET
...
SETUP
FUNC
1 / 10/100/1000 / 0ff
ENTER
Übertragungs- Messbereiche DMM
faktoren
30 mA
CL IP
1:1
30,00 mA
1mA/1mA
1:10
300 mA
1mA/10mA
1:100
3,000 A
1mA/100mA
1:1000
30,00 A
1 mA/1 A
GMC-I Messtechnik GmbH
Messungen V/Hz –  –
FUNC
rAtE
  CLIP
...
ENTER
FUNC

ENTER
Zangentypen
300 mA 3 A
300,0 mA 3,000 A
3,000 A 30,00 A
30,00 A 300,0 A
WZ12A, WZ12D,
300,0 A 3000,0 A WZ11A, Z3511,
Z3512, Z3514
– Temp (°C/°F) –
MEASURE FUNC
 SET
...
SETUP ENTER
A~
Hz
 M
V
ISO
COM mA A
Temp
R
i
50 
R
i
~
Strom
R
x
– M – COIL/M – A/Hz
@UISO @UISO
FUNC
 CL IP 
...
ENTER
1:1000
003.50
A~
AC
TRMS
A
FUNC
ENTER
1:1000
0050.1
Hz
AC
Hz
Messbereiche:
mA/A: siehe Tabelle
Hz: 1 Hz . . . 31 kHz
3 Bereiche: 300 Hz / 3 kHz / 30 kHz
0ff
