Messungen V/Hz –  –
– Temp (°C/°F) –

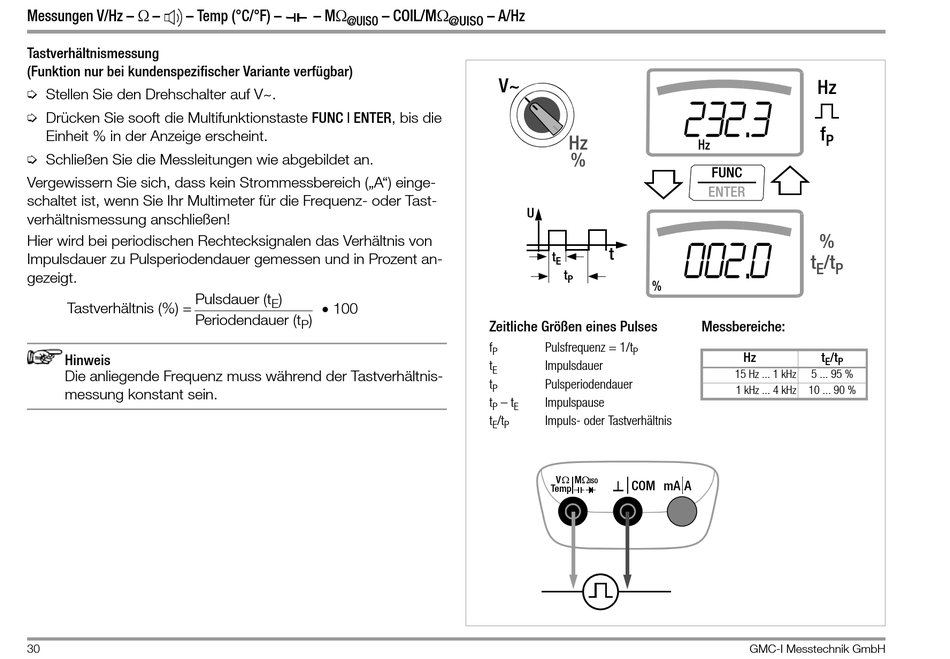

Tastverhältnismessung
(Funktion nur bei kundenspezifischer Variante verfügbar)
Ð Stellen Sie den Drehschalter auf V~.
Ð Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die
Einheit % in der Anzeige erscheint.
Ð Schließen Sie die Messleitungen wie abgebildet an.
Vergewissern Sie sich, dass kein Strommessbereich („A") einge-
schaltet ist, wenn Sie Ihr Multimeter für die Frequenz- oder Tast-
verhältnismessung anschließen!
Hier wird bei periodischen Rechtecksignalen das Verhältnis von
Impulsdauer zu Pulsperiodendauer gemessen und in Prozent an-
gezeigt.
Pulsdauer (t
Tastverhältnis (%) =
Periodendauer (t
Hinweis
Die anliegende Frequenz muss während der Tastverhältnis-
messung konstant sein.
30
– M – COIL/M
@UISO @UISO
)
 100
E
)
P
– A/Hz
V~
1232.3
Hz
%
U
0002.0
t
t
E
t
P
%
Zeitliche Größen eines Pulses
f Pulsfrequenz = 1/t
P P
t Impulsdauer
E
t Pulsperiodendauer
P
t – t Impulspause
P E
t /t Impuls- oder Tastverhältnis
E P
 M
V
ISO
COM mA A
Temp
Hz
f
P
Hz
FUNC
ENTER
%
t /t
E P
Messbereiche:
Hz t /t
E P
15 Hz ... 1 kHz 5 ... 95 %
1 kHz ... 4 kHz 10 ... 90 %
