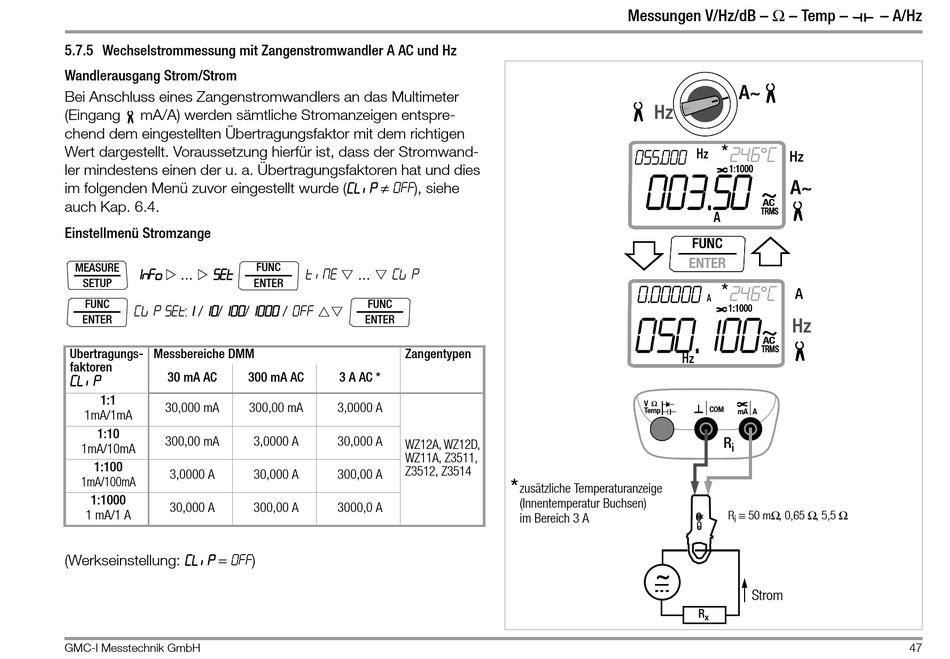

5.7.5 Wechselstrommessung mit Zangenstromwandler A AC und Hz
Wandlerausgang Strom/Strom
Bei Anschluss eines Zangenstromwandlers an das Multimeter
(Eingang
mA/A) werden sämtliche Stromanzeigen entspre-
chend dem eingestellten Übertragungsfaktor mit dem richtigen
Wert dargestellt. Voraussetzung hierfür ist, dass der Stromwand-
ler mindestens einen der u. a. Übertragungsfaktoren hat und dies
im folgenden Menü zuvor eingestellt wurde (Cl ip ≠ 0FF), siehe
auch Kap. 6.4.
Einstellmenü Stromzange
MEASURE
1nFo
SET
...
SETUP
FUNC
CLIP set:1 / 10/100/1000 / 0ff
ENTER
Übertragungs-
Messbereiche DMM
faktoren
30 mA AC
CL IP
1:1
30,000 mA
1mA/1mA
1:10
300,00 mA
1mA/10mA
1:100
3,0000 A
1mA/100mA
1:1000
30,000 A
1 mA/1 A
(Werkseinstellung: Cl ip = 0FF)
GMC-I Messtechnik GmbH
FUNC
t iME
CLIP
...
ENTER
FUNC
ENTER
Zangentypen
300 mA AC
3 A AC *
300,00 mA
3,0000 A
3,0000 A
30,000 A
WZ12A, WZ12D,
WZ11A, Z3511,
Z3512, Z3514
30,000 A
300,00 A
300,00 A
3000,0 A
Messungen V/Hz/dB – Ω – Temp –
Hz
Hz
055.000
003.50
003.50
ENTER
ENTER
0.00000
050.100
Hz
Ω
V
Temp
*
zusätzliche Temperaturanzeige
(Innentemperatur Buchsen)
im Bereich 3 A
~
A~
A~
*
24. 6 ° C
Hz
Hz
1:1000
1:1000
A~
A~
AC
AC
TRMS
TRMS
A
A
FUNC
FUNC
*
24. 6 ° C
A
A
1:1000
1:1000
Hz
Hz
AC
AC
TRMS
TRMS
COM
mA
A
R
i
≡ 50 mΩ, 0,65 Ω, 5,5 Ω
R
i
Strom
R
x
– A/Hz
