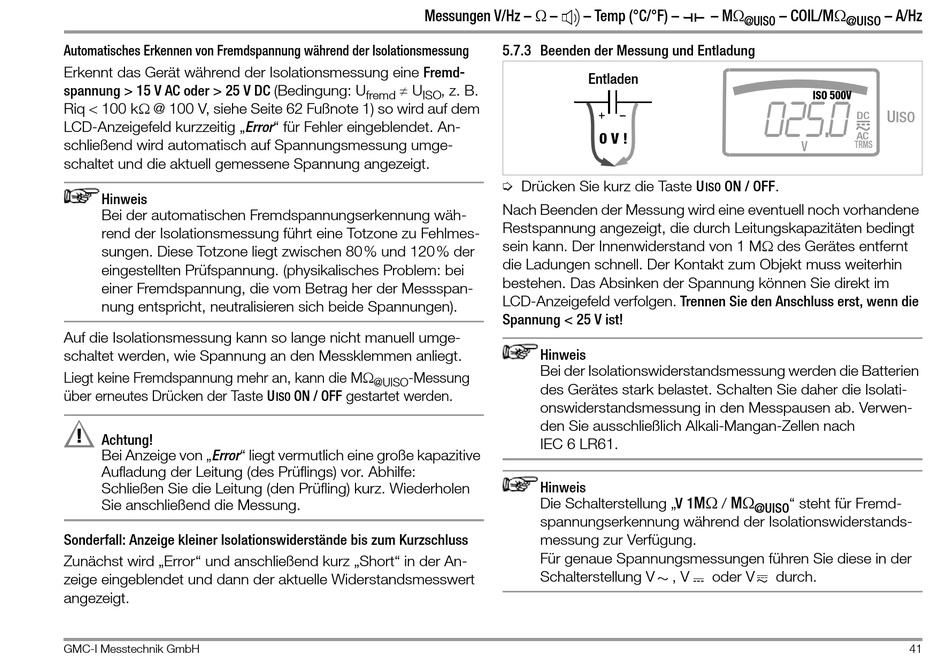

Beenden Der Messung Und Entladung - Gossen MetraWatt MetraHit Iso Bedienungsanleitung

Automatisches Erkennen von Fremdspannung während der Isolationsmessung
Erkennt das Gerät während der Isolationsmessung eine Fremd-
spannung > 15 V AC oder > 25 V DC (Bedingung: U
Riq < 100 k @ 100 V, siehe Seite 62 Fußnote 1) so wird auf dem
LCD-Anzeigefeld kurzzeitig „Error" für Fehler eingeblendet. An-
schließend wird automatisch auf Spannungsmessung umge-
schaltet und die aktuell gemessene Spannung angezeigt.
Hinweis
Bei der automatischen Fremdspannungserkennung wäh-
rend der Isolationsmessung führt eine Totzone zu Fehlmes-
sungen. Diese Totzone liegt zwischen 80% und 120% der
eingestellten Prüfspannung. (physikalisches Problem: bei
einer Fremdspannung, die vom Betrag her der Messspan-
nung entspricht, neutralisieren sich beide Spannungen).
Auf die Isolationsmessung kann so lange nicht manuell umge-
schaltet werden, wie Spannung an den Messklemmen anliegt.
Liegt keine Fremdspannung mehr an, kann die M
über erneutes Drücken der Taste U
!
Achtung!
Bei Anzeige von „Error" liegt vermutlich eine große kapazitive
Aufladung der Leitung (des Prüflings) vor. Abhilfe:
Schließen Sie die Leitung (den Prüfling) kurz. Wiederholen
Sie anschließend die Messung.
Sonderfall: Anzeige kleiner Isolationswiderstände bis zum Kurzschluss
Zunächst wird „Error" und anschließend kurz „Short" in der An-
zeige eingeblendet und dann der aktuelle Widerstandsmesswert
angezeigt.
GMC-I Messtechnik GmbH
Messungen V/Hz –  –
 U
, z. B.
fremd ISO
-Messung
@UISO
ON / OFF gestartet werden.
ISO
– Temp (°C/°F) –

5.7.3 Beenden der Messung und Entladung

Entladen
0 V !
Ð Drücken Sie kurz die Taste U
Nach Beenden der Messung wird eine eventuell noch vorhandene
Restspannung angezeigt, die durch Leitungskapazitäten bedingt
sein kann. Der Innenwiderstand von 1 M des Gerätes entfernt
die Ladungen schnell. Der Kontakt zum Objekt muss weiterhin
bestehen. Das Absinken der Spannung können Sie direkt im
LCD-Anzeigefeld verfolgen. Trennen Sie den Anschluss erst, wenn die
Spannung < 25 V ist!
Hinweis
Bei der Isolationswiderstandsmessung werden die Batterien
des Gerätes stark belastet. Schalten Sie daher die Isolati-
onswiderstandsmessung in den Messpausen ab. Verwen-
den Sie ausschließlich Alkali-Mangan-Zellen nach
IEC 6 LR61.
Hinweis
Die Schalterstellung „V 1
spannungserkennung während der Isolationswiderstands-
messung zur Verfügung.
Für genaue Spannungsmessungen führen Sie diese in der
Schalterstellung V , V
– M – COIL/M
@UISO @UISO
ISO 500V
025.0
DC
AC
V TRMS
ON / OFF.
ISO
M M
/ " steht für Fremd-
@UISO
oder V durch.
– A/Hz
U
ISO
