Messungen V/Hz –  –
– Temp (°C/°F) –

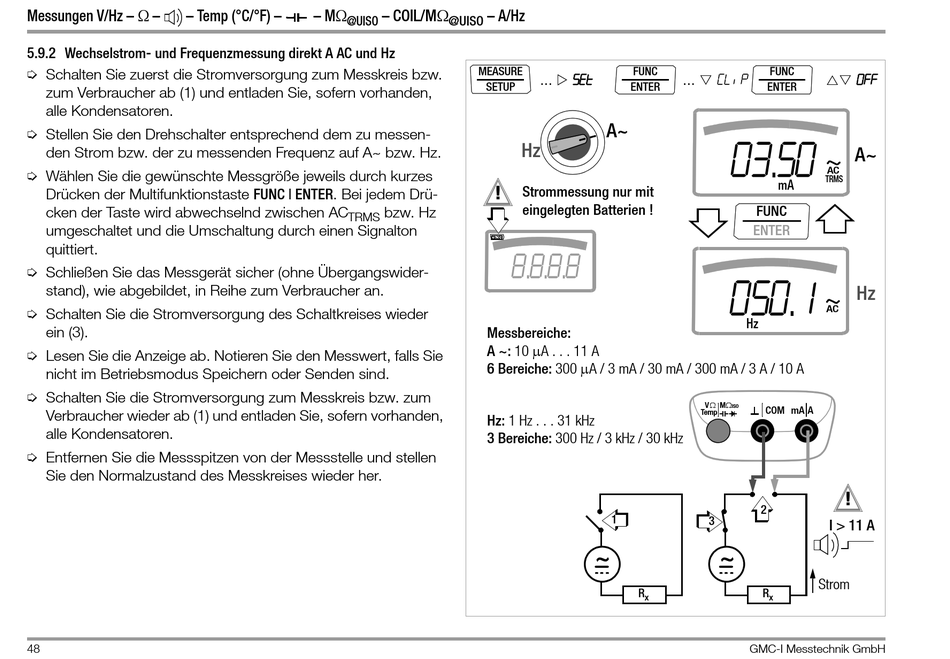

5.9.2 Wechselstrom- und Frequenzmessung direkt A AC und Hz

Ð Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.
zum Verbraucher ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
Ð Stellen Sie den Drehschalter entsprechend dem zu messen-
den Strom bzw. der zu messenden Frequenz auf A~ bzw. Hz.
Ð Wählen Sie die gewünschte Messgröße jeweils durch kurzes
Drücken der Multifunktionstaste FUNC | ENTER. Bei jedem Drü-
cken der Taste wird abwechselnd zwischen AC
umgeschaltet und die Umschaltung durch einen Signalton
quittiert.
Ð Schließen Sie das Messgerät sicher (ohne Übergangswider-
stand), wie abgebildet, in Reihe zum Verbraucher an.
Ð Schalten Sie die Stromversorgung des Schaltkreises wieder
ein (3).
Ð Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie
nicht im Betriebsmodus Speichern oder Senden sind.
Ð Schalten Sie die Stromversorgung zum Messkreis bzw. zum
Verbraucher wieder ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
Ð Entfernen Sie die Messspitzen von der Messstelle und stellen
Sie den Normalzustand des Messkreises wieder her.
48
– M – COIL/M – A/Hz
@UISO @UISO
MEASURE
SETUP
bzw. Hz
TRMS
Messbereiche:
A ~: 10 A . . . 11 A
6 Bereiche: 300 A / 3 mA / 30 mA / 300 mA / 3 A / 10 A
Hz: 1 Hz . . . 31 kHz
3 Bereiche: 300 Hz / 3 kHz / 30 kHz
FUNC
 SET
...
ENTER
A~
Hz
!
Strommessung nur mit
eingelegten Batterien !
88.8.8.8
1
~
R
x
FUNC
 CL IP  0ff
...
ENTER
003.50
A~
AC
TRMS
mA
FUNC
ENTER
0050.1
Hz
AC
Hz
 M
V
ISO
COM mA A
Temp
!
2
3
I > 11 A
~
Strom
R
x
