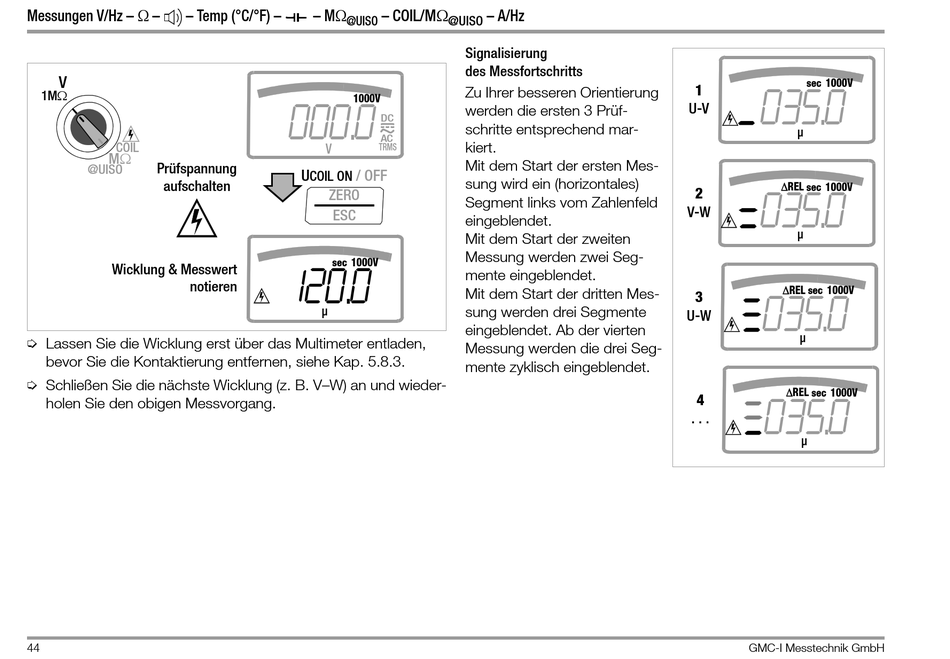

Gossen MetraWatt MetraHit Iso Bedienungsanleitung Seite 44

Messungen V/Hz –  –
– Temp (°C/°F) –
V
1M
COIL
M
Prüfspannung
@UISO
aufschalten
Wicklung & Messwert
notieren
Ð Lassen Sie die Wicklung erst über das Multimeter entladen,
bevor Sie die Kontaktierung entfernen, siehe Kap. 5.8.3.
Ð Schließen Sie die nächste Wicklung (z. B. V–W) an und wieder-
holen Sie den obigen Messvorgang.
44
– M – COIL/M
@UISO
1000V
000.0
DC
AC
TRMS
V
U / OFF
COIL ON
ZERO
ESC
sec 1000V
0120.0
μ
– A/Hz
@UISO
Signalisierung
des Messfortschritts
Zu Ihrer besseren Orientierung
werden die ersten 3 Prüf-
schritte entsprechend mar-
kiert.
Mit dem Start der ersten Mes-
sung wird ein (horizontales)
Segment links vom Zahlenfeld
eingeblendet.
Mit dem Start der zweiten
Messung werden zwei Seg-
mente eingeblendet.
Mit dem Start der dritten Mes-
sung werden drei Segmente
eingeblendet. Ab der vierten
Messung werden die drei Seg-
mente zyklisch eingeblendet.
sec 1000V
1
035.0
U-V
μ
REL
sec 1000V
2
035.0
V-W
μ
REL
sec 1000V
3
035.0
U-W
μ
REL
sec 1000V
4
035.0
. . .
μ
GMC-I Messtechnik GmbH
