Messungen V/Hz – Ω – Temp –

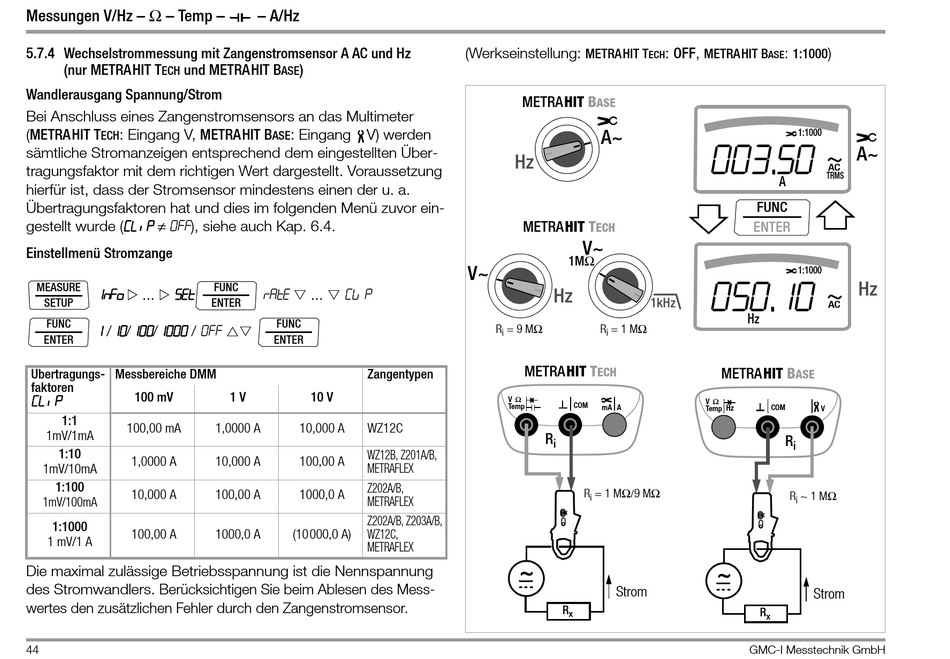

5.7.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz
(nur METRAHIT T und METRAHIT B
ECH
Wandlerausgang Spannung/Strom
Bei Anschluss eines Zangenstromsensors an das Multimeter
(METRAHIT T : Eingang V, METRAHIT B
ECH
sämtliche Stromanzeigen entsprechend dem eingestellten Über-
tragungsfaktor mit dem richtigen Wert dargestellt. Voraussetzung
hierfür ist, dass der Stromsensor mindestens einen der u. a.
Übertragungsfaktoren hat und dies im folgenden Menü zuvor ein-
gestellt wurde (Cl ip ≠ 0FF), siehe auch Kap. 6.4.
Einstellmenü Stromzange
MEASURE
1nFo SET
 
...
SETUP
FUNC
1 / 10/100/1000 / 0ff
ENTER
Übertragungs- Messbereiche DMM
faktoren
100 mV
CL IP
1:1
100,00 mA
1mV/1mA
1:10
1,0000 A
1mV/10mA
1:100
10,000 A
1mV/100mA
1:1000
100,00 A
1 mV/1 A
Die maximal zulässige Betriebsspannung ist die Nennspannung
des Stromwandlers. Berücksichtigen Sie beim Ablesen des Mess-
wertes den zusätzlichen Fehler durch den Zangenstromsensor.
44
– A/Hz
)
ASE
: Eingang V) werden
ASE
FUNC
rAtE CLIP
 
...
ENTER
FUNC

ENTER
Zangentypen
1 V 10 V
1,0000 A 10,000 A WZ12C
WZ12B, Z201A/B,
10,000 A 100,00 A
METRAFLEX
Z202A/B,
100,00 A 1000,0 A
METRAFLEX
Z202A/B, Z203A/B,
1000,0 A (10000,0 A) WZ12C,
METRAFLEX
(Werkseinstellung:
METRAHIT T
B
ASE
METRAHIT
A~
Hz
T
METRAHIT ECH
V~
1MΩ
V~
Hz
R = 9 MΩ R = 1 MΩ
i i
T
ECH
METRAHIT
Ω
V
COM
Temp
mA A
R
i
R = 1 MΩ/9 MΩ
i
~
Strom
R
x
: OFF, : )
METRAHIT B 1:1000
ECH ASE
1:1000
.
003 50
TRMS
A
FUNC
ENTER
1:1000
.
050 10
1kHz
Hz
B
ASE
METRAHIT
Ω
V
Hz COM V
Temp
R
i
R ~ 1 MΩ
i
~
Strom
R
x
GMC-I Messtechnik GmbH
A~
AC
Hz
AC
