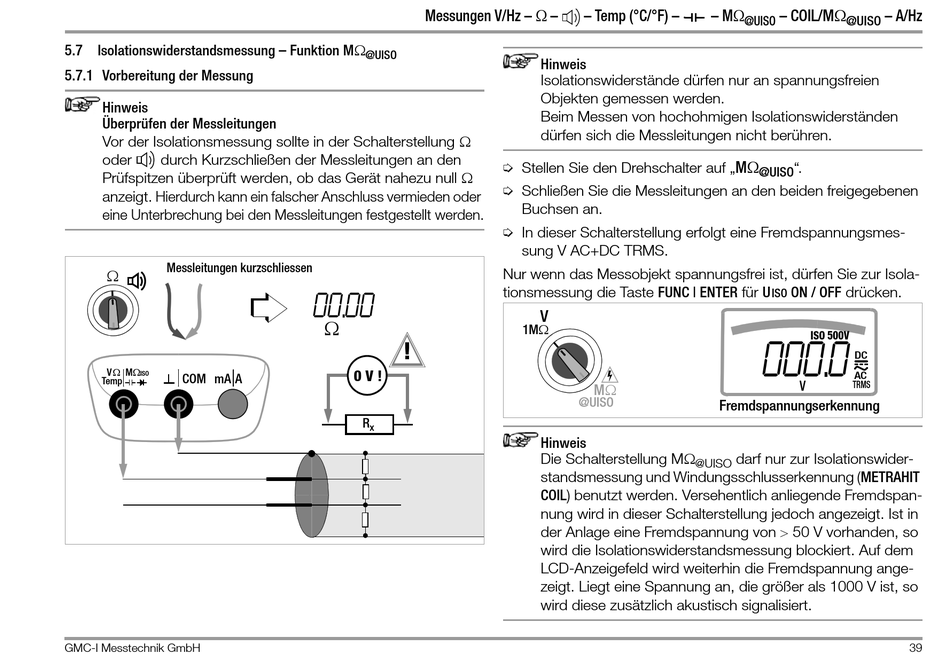

5.7 Isolationswiderstandsmessung – Funktion M

5.7.1 Vorbereitung der Messung

Hinweis
Überprüfen der Messleitungen
Vor der Isolationsmessung sollte in der Schalterstellung 
oder durch Kurzschließen der Messleitungen an den
Prüfspitzen überprüft werden, ob das Gerät nahezu null 
anzeigt. Hierdurch kann ein falscher Anschluss vermieden oder
eine Unterbrechung bei den Messleitungen festgestellt werden.
Messleitungen kurzschliessen

 M
V
ISO
COM mA A
Temp
GMC-I Messtechnik GmbH
Messungen V/Hz –  –
.

@UISO

00.00

!
0 V !
R
x
– Temp (°C/°F) –
Hinweis
Isolationswiderstände dürfen nur an spannungsfreien
Objekten gemessen werden.
Beim Messen von hochohmigen Isolationswiderständen
dürfen sich die Messleitungen nicht berühren.
Ð Stellen Sie den Drehschalter auf „
Ð Schließen Sie die Messleitungen an den beiden freigegebenen
Buchsen an.
Ð In dieser Schalterstellung erfolgt eine Fremdspannungsmes-
sung V AC+DC TRMS.
Nur wenn das Messobjekt spannungsfrei ist, dürfen Sie zur Isola-
tionsmessung die Taste FUNC | ENTER für U
V
1M
M
@UISO
Hinweis
Die Schalterstellung M
standsmessung und Windungsschlusserkennung (METRAHIT
COIL) benutzt werden. Versehentlich anliegende Fremdspan-
nung wird in dieser Schalterstellung jedoch angezeigt. Ist in
der Anlage eine Fremdspannung von  50 V vorhanden, so
wird die Isolationswiderstandsmessung blockiert. Auf dem
LCD-Anzeigefeld wird weiterhin die Fremdspannung ange-
zeigt. Liegt eine Spannung an, die größer als 1000 V ist, so
wird diese zusätzlich akustisch signalisiert.
– M – COIL/M
@UISO @UISO
M
".
@UISO
ON / OFF drücken.
ISO
ISO 500V
000.0
DC
AC
V TRMS
Fremdspannungserkennung
darf nur zur Isolationswider-
@UISO
– A/Hz
