Messungen V/Hz –  –
– Temp (°C/°F) –

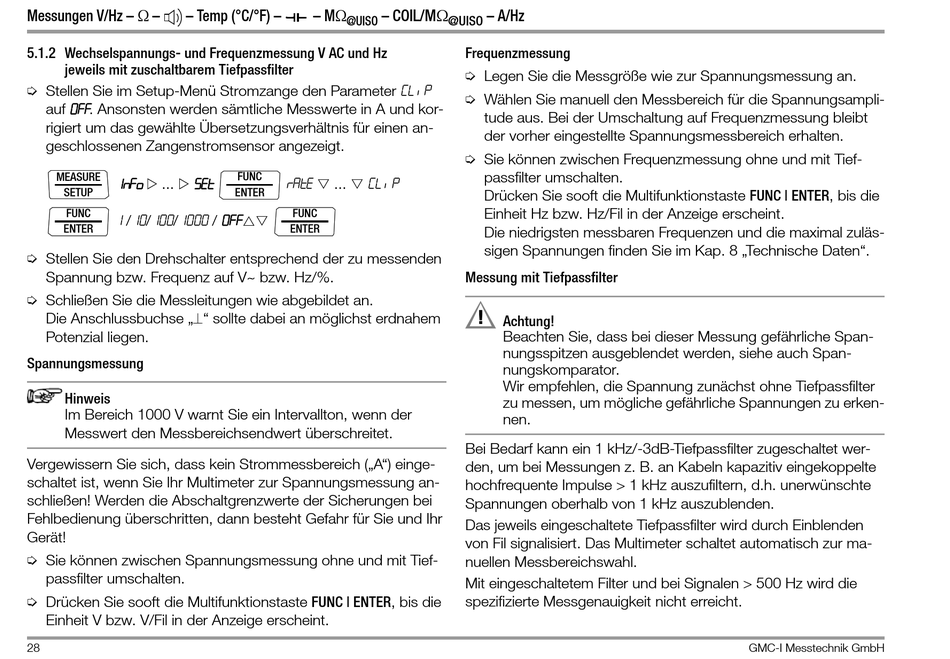

5.1.2 Wechselspannungs- und Frequenzmessung V AC und Hz
jeweils mit zuschaltbarem Tiefpassfilter
Ð Stellen Sie im Setup-Menü Stromzange den Parameter CL iP
auf 0FF . Ansonsten werden sämtliche Messwerte in A und kor-
rigiert um das gewählte Übersetzungsverhältnis für einen an-
geschlossenen Zangenstromsensor angezeigt.
MEASURE
1nFo   SET
...
SETUP
FUNC
1 / 10/100/1000 / 0ff
ENTER
Ð Stellen Sie den Drehschalter entsprechend der zu messenden
Spannung bzw. Frequenz auf V~ bzw. Hz/%.
Ð Schließen Sie die Messleitungen wie abgebildet an.
Die Anschlussbuchse „" sollte dabei an möglichst erdnahem
Potenzial liegen.
Spannungsmessung
Hinweis
Im Bereich 1000 V warnt Sie ein Intervallton, wenn der
Messwert den Messbereichsendwert überschreitet.
Vergewissern Sie sich, dass kein Strommessbereich („A") einge-
schaltet ist, wenn Sie Ihr Multimeter zur Spannungsmessung an-
schließen! Werden die Abschaltgrenzwerte der Sicherungen bei
Fehlbedienung überschritten, dann besteht Gefahr für Sie und Ihr
Gerät!
Ð Sie können zwischen Spannungsmessung ohne und mit Tief-
passfilter umschalten.
Ð Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die
Einheit V bzw. V/Fil in der Anzeige erscheint.
28
– M – COIL/M
@UISO
FUNC
rAtE
  CL IP
...
ENTER
FUNC

ENTER
– A/Hz
@UISO
Frequenzmessung
Ð Legen Sie die Messgröße wie zur Spannungsmessung an.
Ð Wählen Sie manuell den Messbereich für die Spannungsampli-
tude aus. Bei der Umschaltung auf Frequenzmessung bleibt
der vorher eingestellte Spannungsmessbereich erhalten.
Ð Sie können zwischen Frequenzmessung ohne und mit Tief-
passfilter umschalten.
Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die
Einheit Hz bzw. Hz/Fil in der Anzeige erscheint.
Die niedrigsten messbaren Frequenzen und die maximal zuläs-
sigen Spannungen finden Sie im Kap. 8 „Technische Daten".
Messung mit Tiefpassfilter
!
Achtung!
Beachten Sie, dass bei dieser Messung gefährliche Span-
nungsspitzen ausgeblendet werden, siehe auch Span-
nungskomparator.
Wir empfehlen, die Spannung zunächst ohne Tiefpassfilter
zu messen, um mögliche gefährliche Spannungen zu erken-
nen.
Bei Bedarf kann ein 1 kHz/-3dB-Tiefpassfilter zugeschaltet wer-
den, um bei Messungen z. B. an Kabeln kapazitiv eingekoppelte
hochfrequente Impulse > 1 kHz auszufiltern, d.h. unerwünschte
Spannungen oberhalb von 1 kHz auszublenden.
Das jeweils eingeschaltete Tiefpassfilter wird durch Einblenden
von Fil signalisiert. Das Multimeter schaltet automatisch zur ma-
nuellen Messbereichswahl.
Mit eingeschaltetem Filter und bei Signalen > 500 Hz wird die
spezifizierte Messgenauigkeit nicht erreicht.
