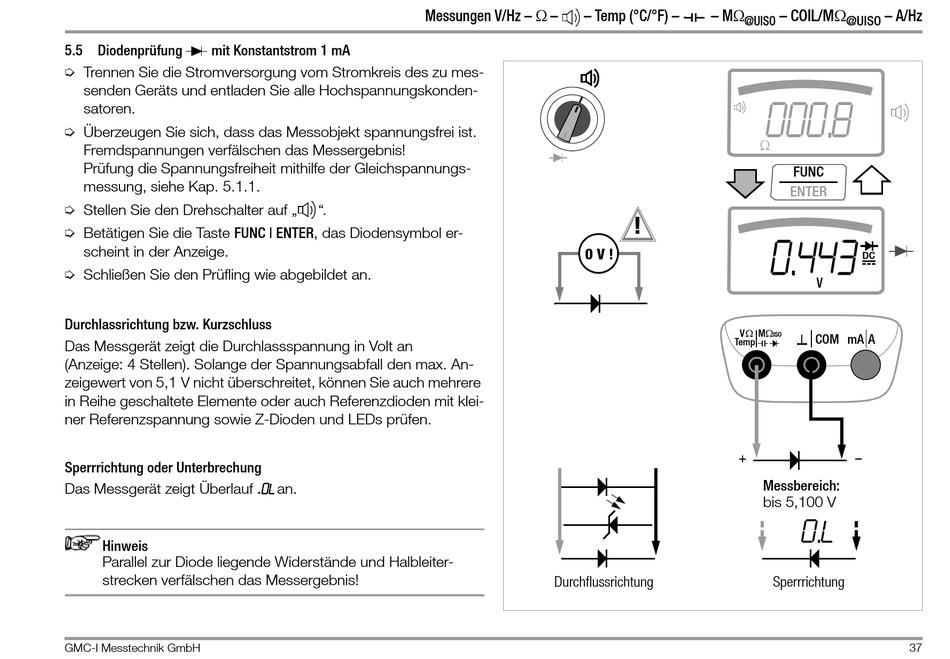

5.5 Diodenprüfung mit Konstantstrom 1 mA
Ð Trennen Sie die Stromversorgung vom Stromkreis des zu mes-
senden Geräts und entladen Sie alle Hochspannungskonden-
satoren.
Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Fremdspannungen verfälschen das Messergebnis!
Prüfung die Spannungsfreiheit mithilfe der Gleichspannungs-
messung, siehe Kap. 5.1.1.
Ð Stellen Sie den Drehschalter auf „
Ð Betätigen Sie die Taste FUNC | ENTER, das Diodensymbol er-
scheint in der Anzeige.
Ð Schließen Sie den Prüfling wie abgebildet an.
Durchlassrichtung bzw. Kurzschluss
Das Messgerät zeigt die Durchlassspannung in Volt an
(Anzeige: 4 Stellen). Solange der Spannungsabfall den max. An-
zeigewert von 5,1 V nicht überschreitet, können Sie auch mehrere
in Reihe geschaltete Elemente oder auch Referenzdioden mit klei-
ner Referenzspannung sowie Z-Dioden und LEDs prüfen.
Sperrrichtung oder Unterbrechung
Das Messgerät zeigt Überlauf .0L an.
Hinweis
Parallel zur Diode liegende Widerstände und Halbleiter-
strecken verfälschen das Messergebnis!
GMC-I Messtechnik GmbH
Messungen V/Hz –  –
".
– Temp (°C/°F) – – M
!
0 V !
Durchflussrichtung
– COIL/M – A/Hz
@UISO @UISO
000.8

FUNC
ENTER
0.443
DC
V
 M
V
ISO
COM mA A
Temp
+
–
Messbereich:
bis 5,100 V
0.L
Sperrrichtung
