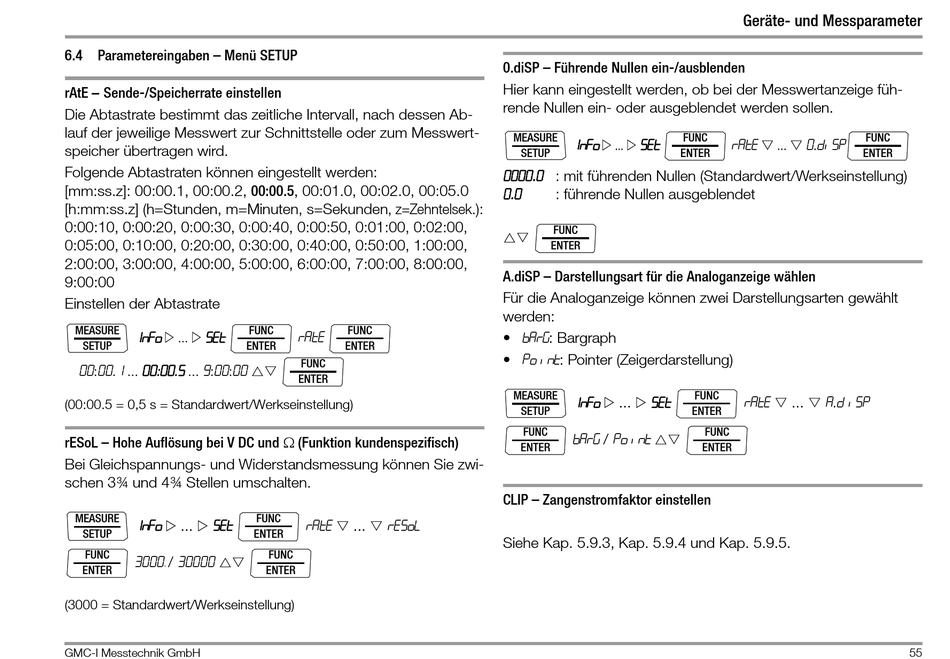

6.4 Parametereingaben – Menü SETUP
rAtE – Sende-/Speicherrate einstellen
Die Abtastrate bestimmt das zeitliche Intervall, nach dessen Ab-
lauf der jeweilige Messwert zur Schnittstelle oder zum Messwert-
speicher übertragen wird.
Folgende Abtastraten können eingestellt werden:
[mm:ss.z]: 00:00.1, 00:00.2, 00:00.5, 00:01.0, 00:02.0, 00:05.0
[h:mm:ss.z] (h=Stunden, m=Minuten, s=Sekunden, z=Zehntelsek.):
0:00:10, 0:00:20, 0:00:30, 0:00:40, 0:00:50, 0:01:00, 0:02:00,
0:05:00, 0:10:00, 0:20:00, 0:30:00, 0:40:00, 0:50:00, 1:00:00,
2:00:00, 3:00:00, 4:00:00, 5:00:00, 6:00:00, 7:00:00, 8:00:00,
9:00:00
Einstellen der Abtastrate
MEASURE
1nFo
...
SET
SETUP
:
.
00
00
1
00
00
5
9
00
00
:
.
...
...
:
:
(00:00.5 = 0,5 s = Standardwert/Werkseinstellung)
rESoL – Hohe Auflösung bei V DC und (Funktion kundenspezifisch)
Bei Gleichspannungs- und Widerstandsmessung können Sie zwi-
schen 3¾ und 4¾ Stellen umschalten.
MEASURE
1nFo
SET
...
SETUP
FUNC
3000 / / 30000
ENTER
(3000 = Standardwert/Werkseinstellung)
GMC-I Messtechnik GmbH
FUNC
FUNC
rAtE
ENTER
ENTER
FUNC
ENTER
FUNC
rAtE
resol
...
ENTER
FUNC
ENTER
0.diSP – Führende Nullen ein-/ausblenden
Hier kann eingestellt werden, ob bei der Messwertanzeige füh-
rende Nullen ein- oder ausgeblendet werden sollen.
MEASURE
1nFo
SET
...
SETUP
ENTER
0000.0 : mit führenden Nullen (Standardwert/Werkseinstellung)
0.0
: führende Nullen ausgeblendet
FUNC
ENTER
A.diSP – Darstellungsart für die Analoganzeige wählen
Für die Analoganzeige können zwei Darstellungsarten gewählt
werden:
• bArG: Bargraph
• Po int: Pointer (Zeigerdarstellung)
MEASURE
1nFo
SET
...
SETUP
FUNC
bArG / Po int
ENTER
CLIP – Zangenstromfaktor einstellen
Siehe Kap. 5.9.3, Kap. 5.9.4 und Kap. 5.9.5.
Geräte- und Messparameter
FUNC
rAtE
0
diSP
...
.
FUNC
rAtE
A.d iSP
...
ENTER
FUNC
ENTER
FUNC
ENTER
