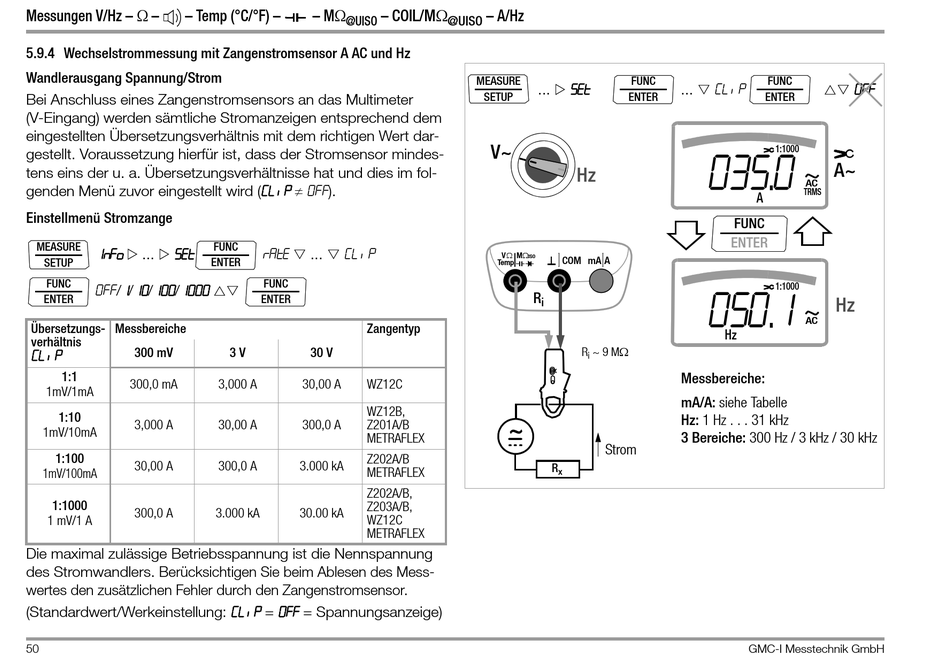

5.9.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz

Wandlerausgang Spannung/Strom
Bei Anschluss eines Zangenstromsensors an das Multimeter
(V-Eingang) werden sämtliche Stromanzeigen entsprechend dem
eingestellten Übersetzungsverhältnis mit dem richtigen Wert dar-
gestellt. Voraussetzung hierfür ist, dass der Stromsensor mindes-
tens eins der u. a. Übersetzungsverhältnisse hat und dies im fol-
genden Menü zuvor eingestellt wird (Cl ip 0FF).
Einstellmenü Stromzange
MEASURE
1nFo   SET
...
SETUP
FUNC
0ff/1 / 10/100/1000
ENTER
Übersetzungs- Messbereiche
verhältnis
300 mV
CL IP
1:1
300,0 mA
1mV/1mA
1:10
3,000 A
1mV/10mA
1:100
30,00 A
1mV/100mA
1:1000
300,0 A
1 mV/1 A
Die maximal zulässige Betriebsspannung ist die Nennspannung
des Stromwandlers. Berücksichtigen Sie beim Ablesen des Mess-
wertes den zusätzlichen Fehler durch den Zangenstromsensor.
(Standardwert/Werkeinstellung: Cl ip = 0ff = Spannungsanzeige)
50
– M – COIL/M
@UISO
FUNC
rAtE
  CL IP
...
ENTER
FUNC

ENTER
Zangentyp
3 V 30 V
3,000 A 30,00 A WZ12C
WZ12B,
30,00 A 300,0 A Z201A/B
METRAFLEX
Z202A/B
300,0 A 3.000 kA
METRAFLEX
Z202A/B,
Z203A/B,
3.000 kA 30.00 kA
WZ12C
METRAFLEX
– A/Hz
@UISO
MEASURE
 SET
...
SETUP
V~
Hz
 M
V
ISO
COM mA A
Temp
R
i
R ~ 9 M
i
~
Strom
R
x
FUNC FUNC
 CL IP
...
ENTER ENTER
1:1000
0035.0
AC
TRMS
A
FUNC
ENTER
1:1000
0050.1
AC
Hz
Messbereiche:
mA/A: siehe Tabelle
Hz: 1 Hz . . . 31 kHz
3 Bereiche: 300 Hz / 3 kHz / 30 kHz
GMC-I Messtechnik GmbH
