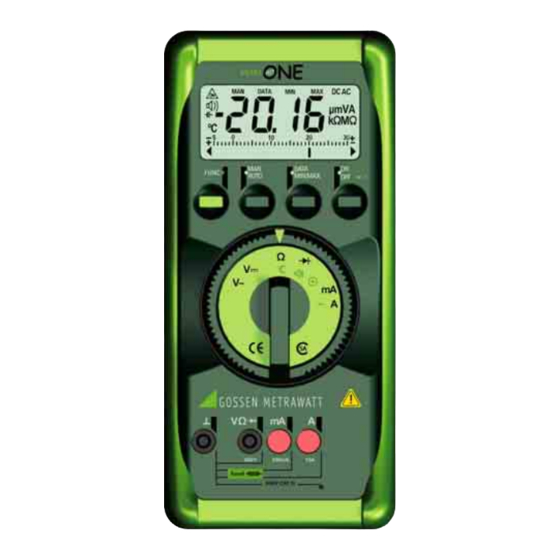

Gossen MetraWatt METRA HIT ONE Bedienungsanleitung

Gossen MetraWatt METRA HIT ONE Bedienungsanleitung

Analog-digital-multimeter
Vorschau ausblenden Andere Handbücher für METRA HIT ONE:

Werbung

Bedienungsanleitung
ONE
METRA
HIT
3-349-236-01
Analog-Digital-Multimeter
1/2.03

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Gossen MetraWatt METRA HIT ONE

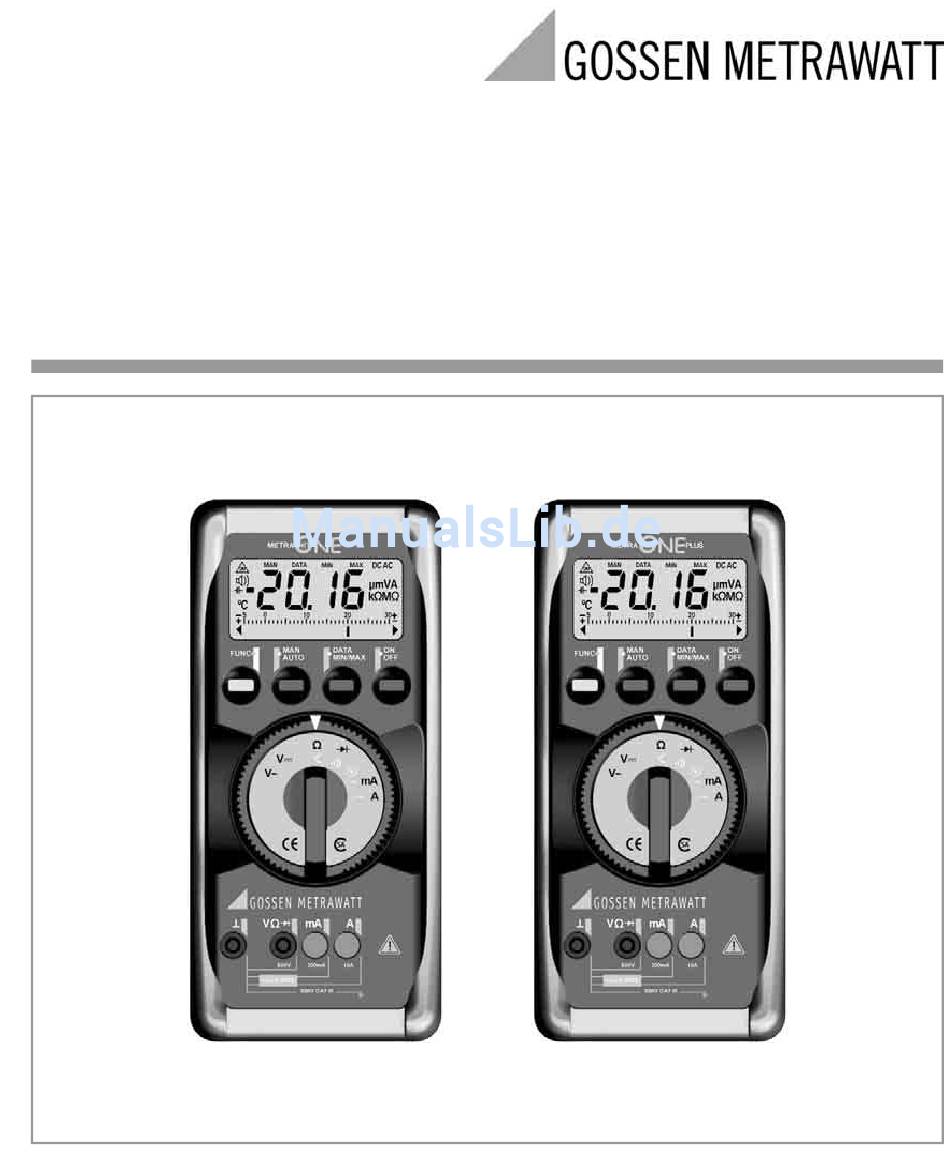

  • Seite 1 Bedienungsanleitung METRA 3-349-236-01 Analog-Digital-Multimeter 1/2.03...
  • Seite 2 19 Anzeige der Einheit °C bei Temperaturmessung Anzeige (LCD) ON/OFF Taste für EIN / AUS DATA Taste für die Funktion Messwert speichern, löschen und MIN/MAX AUTO/MAN Taste für manuelle Messbereichswahl FUNC Taste für Auswahl von Bereichen oder Funktionen Drehschalter für Messfunktionen Anschlussbuchsen GOSSEN METRAWATT GMBH...
  • Seite 3: Inhaltsverzeichnis

    Produktsupport ............19 • Messungen bei feuchten Umgebungsbedingungen sind nicht zulässig. • Achten Sie unbedingt darauf, dass Sie die Messbereiche nicht mehr als zulässig überlasten. Die Grenzwerte finden Sie in der Tabelle „Messbereiche” im Kap. 13 „Technische Kennwerte“. GOSSEN METRAWATT GMBH...
  • Seite 4: Inbetriebnahme

    Fachkraft ERND EIN” wird auf der LCD-Anzeige (1) mit dem geschehen, die mit den damit verbundenen Gefahren vertraut Symbol (8) signalisiert. ist. Gerät ausschalten Drücken Sie die Taste „ON/OFF” (2). GOSSEN METRAWATT GMBH...
  • Seite 5: Wählen Der Messfunktionen Und Messbereiche

    (4) „lang” (ca. 1 s) drücken, wenn Sie den Funktionsschalter besonders vorteilhaft bei der Beobachtung von Messwert- (6) betätigen oder wenn Sie das Gerät aus- und wieder ein- schwankungen und bei Abgleichvorgängen. schalten. Die Analoganzeige hat eine eigene Polaritätsanzeige. Bei Gleichgrößenmessungen hat die Analogskala (15) einen GOSSEN METRAWATT GMBH...
  • Seite 6: Messwertspeicherung „Data

    Sie das Gerät aus- und wieder einschal- ten. Minimalwert- und Maximalwertspeicherung „MIN/MAX“ Mit der Funktion MIN/MAX können Sie den minimalen und den maximalen Messwert „festhalten”, der in der Zeit nach dem Aktivieren von MIN/MAX am Eingang des Messgerätes GOSSEN METRAWATT GMBH...
  • Seite 7: Spannungsmessung

    ßerer Impulsdauer zu rechnen ist, empfehlen wir in diesen Fällen unseren Messadapter KS30. Er schützt vor transienten Überspannungen bis 6 kV mit 10/1000 µs Stirn-/Halbwert- zeit. Die Dauerbelastbarkeit beträgt 1200 V . Der zusätzliche Einflusseffekt bei Verwendung des Messadapters KS30 beträgt ca. –2%. GOSSEN METRAWATT GMBH...
  • Seite 8: Spannungsmessung Über 600 V

    Symbole DC und AC (11) auf der LCD-An- zeige an. Nach der Bereichswahl mit dem Funktionsschalter (6) ist immer die Stromart DC eingeschaltet. Bei „langem” Drü- cken der Multifunktionstaste (5) schaltet das Gerät stets auf DC und quittiert dies durch einen zweimaligen Signal- ton. GOSSEN METRAWATT GMBH...
  • Seite 9: Wechselstrommessung Mit (Zangen-) Stromwandlern

    • Wenn eine der Sicherungen ausgelöst hat wird dieser Zustand auf der LCD-Anzeige signalisiert, sobald an den entsprechenden Anschlussbuchsen eine Messgröße anliegt, deren Spannung größer als 4 V ist. In der Digital- anzeige (9) steht dann „FUSE”. GOSSEN METRAWATT GMBH...
  • Seite 10: Widerstandsmessung

    Widerstand dient als Referenzwert (max. 200 Digit). Er wird von den danach gemessenen Werten automatisch abgezogen. Die Nullpunkteinstellung können Sie löschen – durch „langes” Drücken der Multifunktionstaste (5), wobei ein zweimaliger Signalton das Löschen bestätigt, – durch Ausschalten des Gerätes. GOSSEN METRAWATT GMBH...
  • Seite 11 Schalter (6) ist stets der Signalton ausgeschaltet. Wiederholtes kurzes Drükken der Multifunkti- onstaste (5) schaltet den Signalton abwechselnd ein und aus. Bei „langem” Tastendruck wird der Signalton immer ausge- schaltet und durch einen zweimaligen Signalton quittiert. GOSSEN METRAWATT GMBH...
  • Seite 12: Temperaturmessung

    – 1 Digit DATA ↑ Die Funktion Temperaturmessung können Sie verlassen MIN/MAX AUTO ↓ – durch „langes” Drücken der Multifunktionstaste (5), wobei kurz kurz dies ein zweimaliger Signalton bestätigt, + 1 Digit – durch Ausschalten des Gerätes. GOSSEN METRAWATT GMBH...
  • Seite 13: Schnittstelle Rs232C (Nur Bei Metrahit One Plus)

    Multimetern zum PC über Speicheradapter möglich (Einkanal-Speicherpack oder Vierkanal-Speicher- pack). Alle Schnittstellenpacks enthalten die Adapter, die notwendi- gen Verbindungskabel sowie die Datenerfassungs- und Aus-   werte-Software METRAwin 10/METRAHit ” mit Bedie- nungsanleitung. GOSSEN METRAWATT GMBH...
  • Seite 14: Technische Kennwerte

    +850,0 °C bei 0 °C ... + 40 °C mit Nulleinstellung; ohne Nulleinstellung + 35 Digit ohne Fühler 4) 12 A 5 min, 16 A 30 s Legende M = Messwert B = Messbereich D = Digit GOSSEN METRAWATT GMBH...
  • Seite 15 — MIN / ± 2 Digit — 1) Bei Temperatur: Fehlerangaben gelten pro 10 K Temperaturänderung. Bei Frequenz: Fehlerangaben gelten ab einer Anzeige von 300 Digit. 2) Mit Nullpunkteinstellung 3) Ab der Anzeige des Symbols „ ”. GOSSEN METRAWATT GMBH...
  • Seite 16 5,2 kV~ nach IEC 61010-1/ Umgebungstemperatur + 23 °C ± 2 K EN 61010-1 Relative Feuchte 40 % ... 60 % Frequenz der Messgröße 45 Hz ... 65 Hz Kurvenform der Messgröße Sinus 8 V ± 0,1 V Batteriespannung GOSSEN METRAWATT GMBH...
  • Seite 17 Umgebungsbedingungen Mechanischer Aufbau Schutzart IP 40, an den Anschlussbuchsen IP 20 nach DIN VDE 0470 Teil 1 / EN 60529 Abmessungen 84 mm x 195 mm x 35 mm Gewicht ca. 350 g mit Batterie GOSSEN METRAWATT GMBH...
  • Seite 18: Wartung

    Sie auf eine saubere Oberfläche. Verwenden Sie zur Rei- nigung ein leicht feuchtes Tuch. Vermeiden Sie den Einsatz von Putz, Scheuer- und Lösungsmitteln. ➭ Befestigen Sie das Unterteil wieder mit den beiden Schrauben. ➭ Bitte entsorgen Sie die verbrauchten Batterien umweltge- recht! GOSSEN METRAWATT GMBH...
  • Seite 19: Reparatur- Und Ersatzteil-Service

    Der Gewährleistungszeitraum für alle Mess- und Kalibrierge-  räte der Serie METRAHit beträgt 3 Jahre nach Lieferung. Die GOSSEN METRAWATT GMBH ist zertifiziert nach Für die Kalibrierung gilt ein Gewährleistungszeitraum von 12 DIN EN ISO 9001:2000. Monaten. Die Gewährleistung umfasst Produktions- und Unser DKD-Kalibrierlabor ist nach DIN EN ISO/IEC 17025 bei Materialfehler, ausgenommen sind Beschädigungen durch...
  • Seite 20 Gedruckt in Deutschland • Änderungen vorbehalten GOSSEN METRAWATT GMBH Thomas-Mann-Str. 16-20 Telefon+49-(0)-911-8602-0 90471 Nürnberg • Germany Telefax +49-(0)-911-8602-669 E-Mail info@gmc-instruments.com www.gmc-instruments.com...
