Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

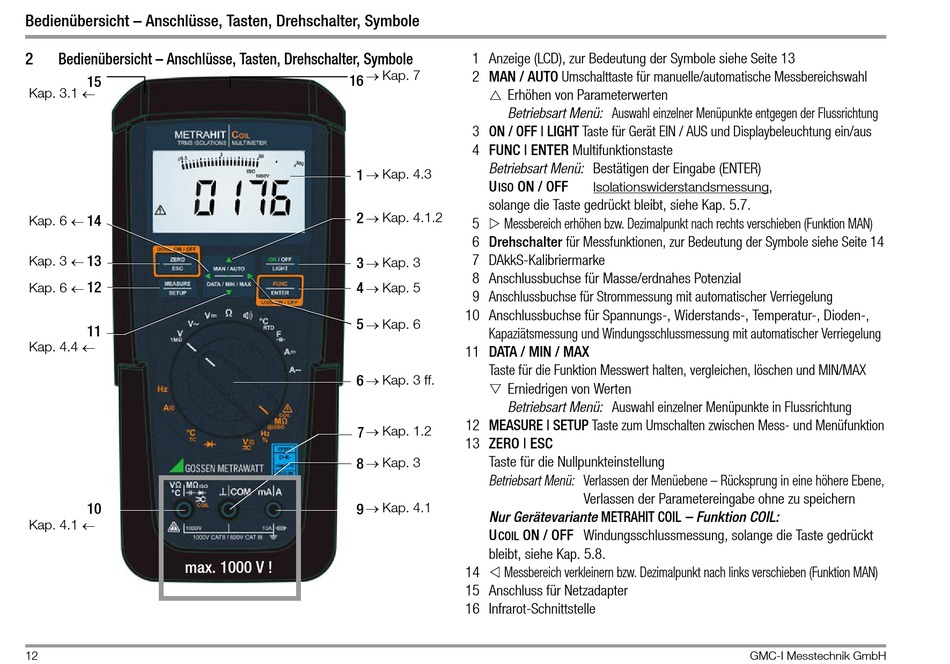

2 Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
15
Kap. 3.1 
Kap. 6 
14
Kap. 3 
13
Kap. 6 
12
11
Kap. 4.4 
10
Kap. 4.1 
max. 1000 V !
12
1 Anzeige (LCD), zur Bedeutung der Symbole siehe Seite 13
Kap. 7
2 MAN / AUTO Umschalttaste für manuelle/automatische Messbereichswahl
16

Erhöhen von Parameterwerten
Betriebsart Menü: Auswahl einzelner Menüpunkte entgegen der Flussrichtung
3 ON / OFF | LIGHT Taste für Gerät EIN / AUS und Displaybeleuchtung ein/aus
4 FUNC | ENTER Multifunktionstaste
Betriebsart Menü: Bestätigen der Eingabe (ENTER)
Kap. 4.3
1
U ON / OFF
ISO
solange die Taste gedrückt bleibt, siehe Kap. 5.7.
Kap. 4.1.2
2

5 Messbereich erhöhen bzw. Dezimalpunkt nach rechts verschieben (Funktion MAN)
6 Drehschalter für Messfunktionen, zur Bedeutung der Symbole siehe Seite 14
Kap. 3 7 DAkkS-Kalibriermarke
3
8 Anschlussbuchse für Masse/erdnahes Potenzial
Kap. 5
4
9 Anschlussbuchse für Strommessung mit automatischer Verriegelung
10 Anschlussbuchse für Spannungs-, Widerstands-, Temperatur-, Dioden-,
Kap. 6
5
Kapaziätsmessung und Windungsschlussmessung mit automatischer Verriegelung
11 DATA / MIN / MAX
Taste für die Funktion Messwert halten, vergleichen, löschen und MIN/MAX
Kap. 3 ff.
6

Erniedrigen von Werten
Betriebsart Menü: Auswahl einzelner Menüpunkte in Flussrichtung
12 MEASURE | SETUP Taste zum Umschalten zwischen Mess- und Menüfunktion
Kap. 1.2
7
13 ZERO | ESC
Kap. 3
Taste für die Nullpunkteinstellung
8
Betriebsart Menü: Verlassen der Menüebene – Rücksprung in eine höhere Ebene,
Kap. 4.1
9
Nur Gerätevariante METRAHIT COIL – Funktion COIL:
U ON / OFF Windungsschlussmessung, solange die Taste gedrückt
COIL
bleibt, siehe Kap. 5.8.

14 Messbereich verkleinern bzw. Dezimalpunkt nach links verschieben (Funktion MAN)
15 Anschluss für Netzadapter
16 Infrarot-Schnittstelle
Isolationswiderstandsmessung
Verlassen der Parametereingabe ohne zu speichern
GMC-I Messtechnik GmbH
,
