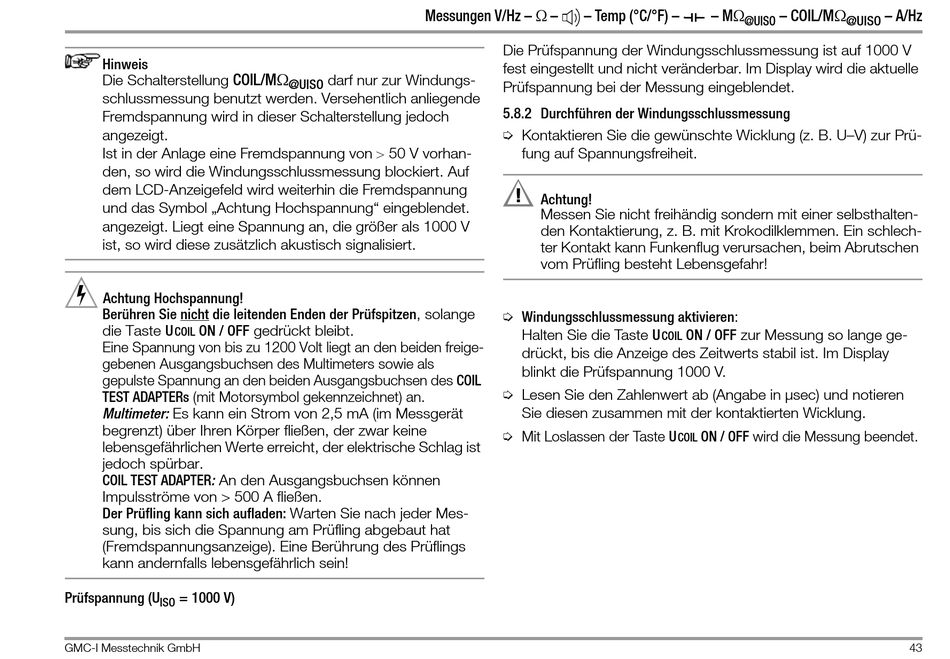

Hinweis
COIL/M
Die Schalterstellung
schlussmessung benutzt werden. Versehentlich anliegende
Fremdspannung wird in dieser Schalterstellung jedoch
angezeigt.
Ist in der Anlage eine Fremdspannung von  50 V vorhan-
den, so wird die Windungsschlussmessung blockiert. Auf
dem LCD-Anzeigefeld wird weiterhin die Fremdspannung
und das Symbol „Achtung Hochspannung" eingeblendet.
angezeigt. Liegt eine Spannung an, die größer als 1000 V
ist, so wird diese zusätzlich akustisch signalisiert.
Achtung Hochspannung!
Berühren Sie nicht die leitenden Enden der Prüfspitzen, solange
die Taste U ON / OFF gedrückt bleibt.
COIL
Eine Spannung von bis zu 1200 Volt liegt an den beiden freige-
gebenen Ausgangsbuchsen des Multimeters sowie als
gepulste Spannung an den beiden Ausgangsbuchsen des COIL
TEST ADAPTERs (mit Motorsymbol gekennzeichnet) an.
Multimeter: Es kann ein Strom von 2,5 mA (im Messgerät
begrenzt) über Ihren Körper fließen, der zwar keine
lebensgefährlichen Werte erreicht, der elektrische Schlag ist
jedoch spürbar.
COIL TEST ADAPTER: An den Ausgangsbuchsen können
Impulsströme von > 500 A fließen.
Der Prüfling kann sich aufladen: Warten Sie nach jeder Mes-
sung, bis sich die Spannung am Prüfling abgebaut hat
(Fremdspannungsanzeige). Eine Berührung des Prüflings
kann andernfalls lebensgefährlich sein!
Prüfspannung (U = 1000 V)
ISO
GMC-I Messtechnik GmbH
Messungen V/Hz –  –
darf nur zur Windungs-
@UISO
– Temp (°C/°F) –
Die Prüfspannung der Windungsschlussmessung ist auf 1000 V
fest eingestellt und nicht veränderbar. Im Display wird die aktuelle
Prüfspannung bei der Messung eingeblendet.
5.8.2 Durchführen der Windungsschlussmessung
Ð Kontaktieren Sie die gewünschte Wicklung (z. B. U–V) zur Prü-
fung auf Spannungsfreiheit.
!
Achtung!
Messen Sie nicht freihändig sondern mit einer selbsthalten-
den Kontaktierung, z. B. mit Krokodilklemmen. Ein schlech-
ter Kontakt kann Funkenflug verursachen, beim Abrutschen
vom Prüfling besteht Lebensgefahr!
Ð Windungsschlussmessung aktivieren:
Halten Sie die Taste U
COIL
drückt, bis die Anzeige des Zeitwerts stabil ist. Im Display
blinkt die Prüfspannung 1000 V.
Ð Lesen Sie den Zahlenwert ab (Angabe in μsec) und notieren
Sie diesen zusammen mit der kontaktierten Wicklung.
Ð Mit Loslassen der Taste U
COIL
– M – COIL/M
@UISO @UISO
ON / OFF zur Messung so lange ge-
ON / OFF wird die Messung beendet.
– A/Hz
