Automatische Bewertung der Messergebnisse
Mit dem Start der zweiten Messung beginnt die automatische Be-
wertung der Messergebnisse. Die Analoganzeige* zeigt die maxi-
male Abweichung in Prozent zu allen jeweils vorangegangenen
Messungen in der Messreihe U
rekten Vergleich zwischen der ersten und den nachfolgenden
Messungen. Dadurch das die dritte Messung wiederum mit dem
Ergebnis der beiden vorangegangenen Messungen ins Verhältnis
gesetzt wird, erhalten Sie automatisch einen Abschlussvergleich
der 3 Messungen.
Alternativ können Sie an allen 3 Motorwicklungen (Stern- oder
Dreieckschaltung) messen, die Werte notieren und diese zum Ab-
schluss vergleichen.
Die zulässige Unsymmetrie ist abhängig vom Motortyp:
Ein Motor mit Kurzschlussläufer wird keine große Unsymmetrie
zeigen (typ. 1 %), ein permanenterregter Motor kann abhängig
von der Läuferposition ein gewisses Maß an Unsymmetrie aufwei-
sen. Bei einer Abweichung von > 10 % liegt aber in jedem Fall ein
Fehler (z. B. Windungsschluss) des Prüflings vor.
Ist ein Messwert gleich 0, so liegt ein Kurzschluss vor. Findet
keine Entladung statt, so ist die gemessene Wicklung offen.
Um eine neue Messreihe zu starten, drücken Sie kurz zweimal die
Taste MEASURE | SETUP oder wechseln Sie die Funktion (Drehschal-
terbetätigung).
* die Darstellung der Abweichung erfolgt bei der Funktion COIL als Bar-
graph (Default-Einstellung), zusätzlich wird REL eingeblendet
GMC-I Messtechnik GmbH
Messungen V/Hz –  –
an. Dies ermöglicht einen di-
COIL
– Temp (°C/°F) –

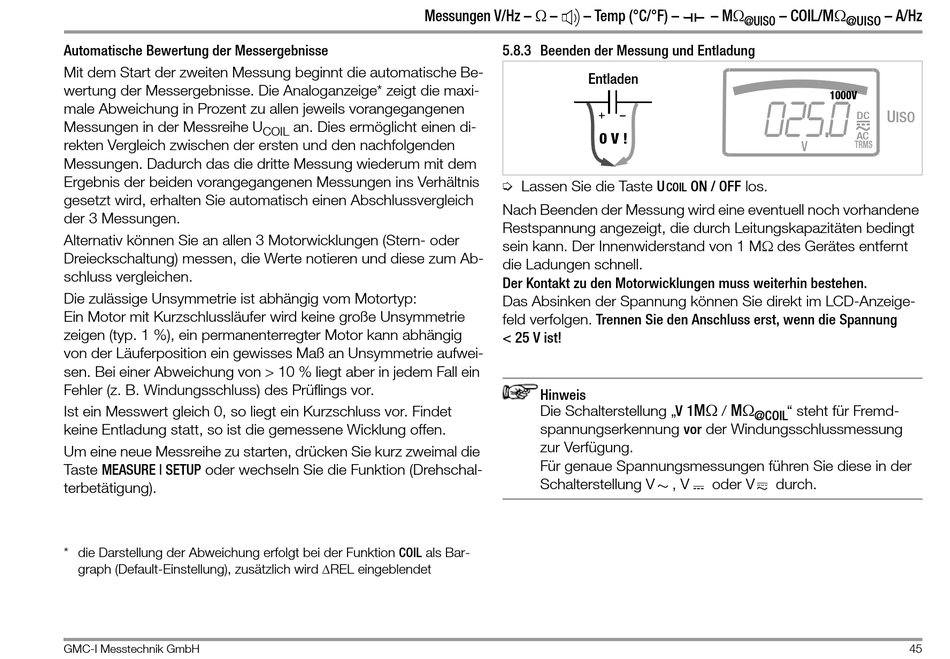

5.8.3 Beenden der Messung und Entladung

Entladen
0 V !
Ð Lassen Sie die Taste U
COIL
Nach Beenden der Messung wird eine eventuell noch vorhandene
Restspannung angezeigt, die durch Leitungskapazitäten bedingt
sein kann. Der Innenwiderstand von 1 M des Gerätes entfernt
die Ladungen schnell.
Der Kontakt zu den Motorwicklungen muss weiterhin bestehen.
Das Absinken der Spannung können Sie direkt im LCD-Anzeige-
feld verfolgen. Trennen Sie den Anschluss erst, wenn die Spannung
< 25 V ist!
Hinweis
Die Schalterstellung „V 1
spannungserkennung vor der Windungsschlussmessung
zur Verfügung.
Für genaue Spannungsmessungen führen Sie diese in der
Schalterstellung V , V
– M – COIL/M
@UISO @UISO
1000V
025.0
DC
AC
V TRMS
ON / OFF los.
M M
/ " steht für Fremd-
@COIL
oder V durch.
– A/Hz
U
ISO
