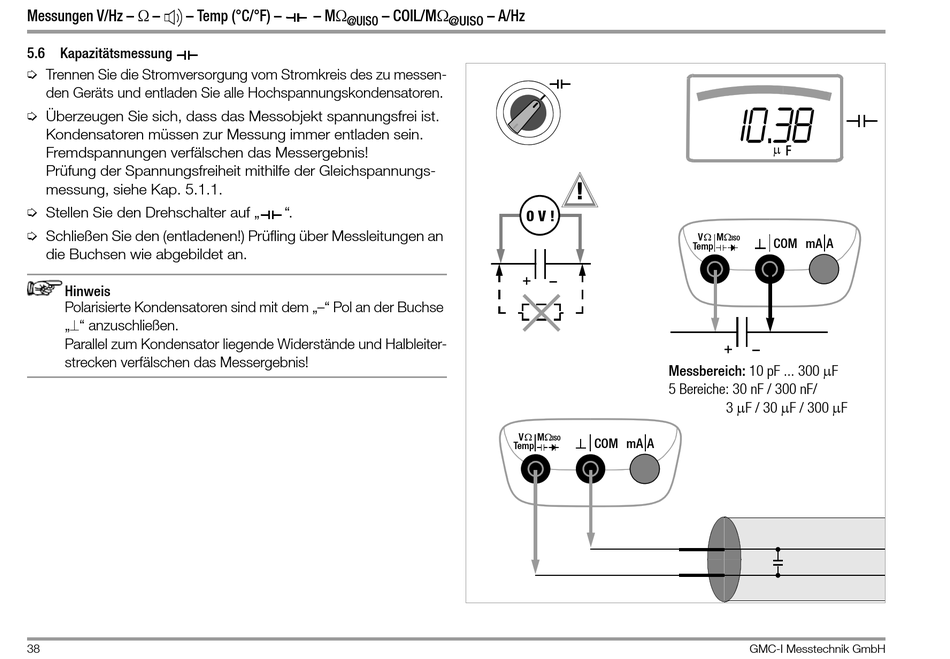

5.6 Kapazitätsmessung
Ð Trennen Sie die Stromversorgung vom Stromkreis des zu messen-
den Geräts und entladen Sie alle Hochspannungskondensatoren.
Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Kondensatoren müssen zur Messung immer entladen sein.
Fremdspannungen verfälschen das Messergebnis!
Prüfung der Spannungsfreiheit mithilfe der Gleichspannungs-
messung, siehe Kap. 5.1.1.
Ð Stellen Sie den Drehschalter auf „
Ð Schließen Sie den (entladenen!) Prüfling über Messleitungen an
die Buchsen wie abgebildet an.
Hinweis
Polarisierte Kondensatoren sind mit dem „–" Pol an der Buchse
„" anzuschließen.
Parallel zum Kondensator liegende Widerstände und Halbleiter-
strecken verfälschen das Messergebnis!
38
– M – COIL/M
@UISO @UISO
".
– A/Hz
!
0 V !
 M
V
ISO
COM mA A
Temp
10.38

F
 M
V
ISO
COM mA A
Temp
Messbereich: 10 pF ... 300 F
5 Bereiche: 30 nF / 300 nF/
3 F / 30 F / 300 F
