Messungen V/Hz –  –
– Temp (°C/°F) –
Achtung Hochspannung!
Berühren Sie nicht die leitenden Enden der Prüfspitzen, wenn das
Gerät zur Messung von Isolationswiderständen eingeschaltet ist.
Es kann ein Strom von 2,5 mA (im Messgerät begrenzt)
über Ihren Körper fließen, der zwar keine lebensgefährlichen
Werte erreicht, der elektrische Schlag ist jedoch spürbar.
Messen Sie an einem kapazitiven Prüfobjekt, z. B. an einem
Kabel, so kann sich dieses bis auf ca. 1200 V aufladen, je
nach eingestellter Prüfspannung. Das Berühren des Prüflings
nach dem Messen ist in diesem Fall lebensgefährlich!
Auswahl der Prüfspannung (U
ISO
Die gewünschte Prüfspannung kann im Menü „SET " eingestellt
werden, siehe auch Kap. 6.4:
MEASURE
1nFo   SET
...
SETUP
FUNC
... 500, 1000 V* 
ENTER
* Die auswählbaren Prüfspannungen sowie die Werkseinstellung sind ab-
hängig von der Gerätevariante.
Alternativ kann die gewünschte Prüfspannung über die Cur-
 
sortasten ausgewählt werden. Voraussetzung: das Multime-
ter befindet sich in der Schalterstellung
Range Funktion.
V
1M
Autorange
M
@UISO
40
– M – COIL/M
@UISO
= 50 ... 1000 V*)
FUNC
rAtE   v1so
...
ENTER
FUNC
ENTER
und in der AUTO-
V
1M
MAN / AUTO
10 V ... ... 1000 V*
DATA/MIN/MAX
– A/Hz
@UISO
Im Display wird die gewählte Prüfspannung bei der Messung ein-
geblendet.

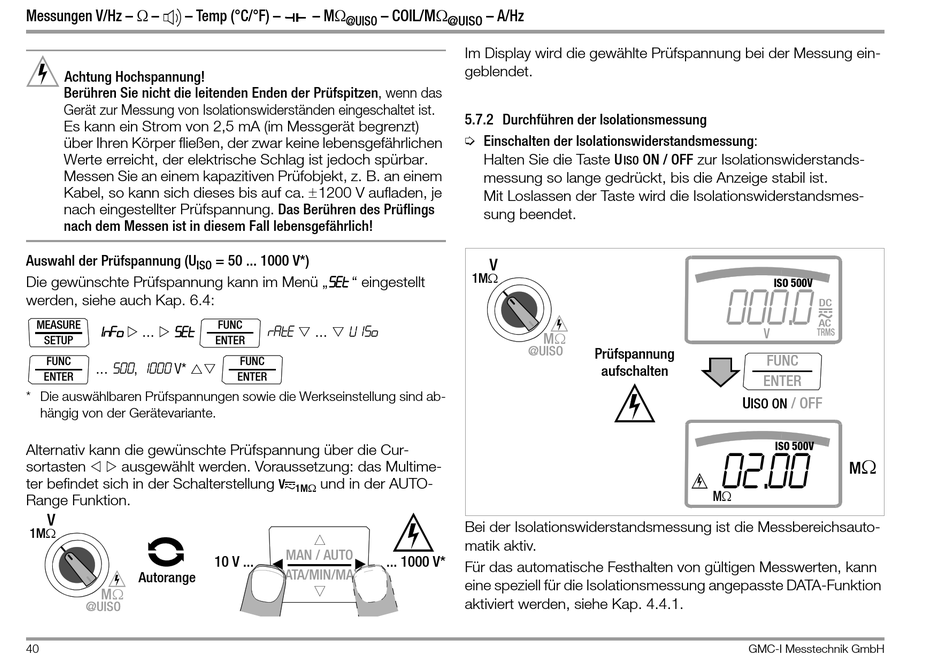

5.7.2 Durchführen der Isolationsmessung
Ð Einschalten der Isolationswiderstandsmessung:
Halten Sie die Taste U
ISO
messung so lange gedrückt, bis die Anzeige stabil ist.
Mit Loslassen der Taste wird die Isolationswiderstandsmes-
sung beendet.
V
1M
M
@UISO
Prüfspannung
aufschalten
Bei der Isolationswiderstandsmessung ist die Messbereichsauto-
matik aktiv.
Für das automatische Festhalten von gültigen Messwerten, kann
eine speziell für die Isolationsmessung angepasste DATA-Funktion
aktiviert werden, siehe Kap. 4.4.1.
ON / OFF zur Isolationswiderstands-
ISO 500V
000.0
DC
AC
V TRMS
FUNC
ENTER
U / OFF
ISO ON
ISO 500V
002.00
M
