METRAHIT⏐X-

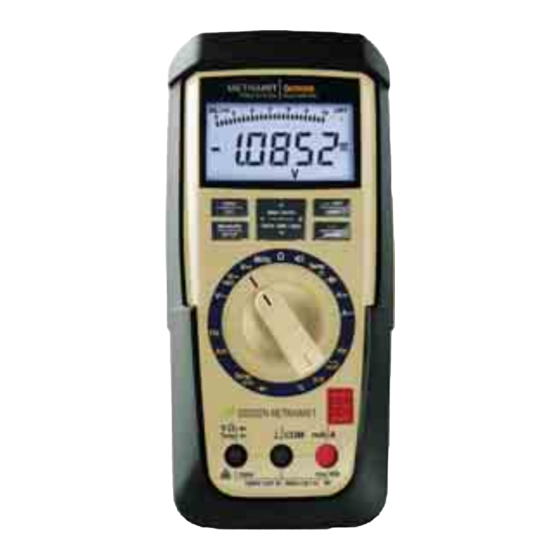

TRMS-Digital-Multimeter
• Digitale Handmultimeter mit Echteffektivwertmessung
V , V , V
AC TRMS AC+DC TRMS
• 4½-stellige Anzeige (11999 Digits), mit Displaybeleuchtung
METRAHIT⏐B ASE
• Strommessung über Zangenstromsensoren:
der Übertragungsfaktor von 1 mV:1 mA bis 1 mV:1 A
ist einstellbar und wird in der Anzeige berücksichtigt
ECH
METRAHIT⏐T
• Direkte Strommessung mit erhöhter Genauigkeit
sowie Strommessung über Zangenstromwandler und -Sensoren
• Weitbereichs-Kapazitätsmessung
⏐O ⏐T
METRAHIT⏐X- TRA UTDOOR
• Wechselspannungsmessung zusätzlich „niederohmig" (1 MΩ)
• zuschaltbares 1 kHz/–3 dB-Tiefpassfilter
⏐O
METRAHIT⏐X- TRA UTDOOR
• direkte Strommessung 10 nA ...10 A, kurzzeitig 16 A
• Temperaturmessung mit Widerstandsthermometer Pt100(0)
• Weitbereichs-Kapazitätsmessung
• Frequenz- und Tastverhältnismessung an 2...5 V-Signalen bis 1 MHz
• Datenspeicher und bidirektionale Infrarot-Schnittstelle
UTDOOR
METRAHIT⏐O
• extrem robust, staub- und wasserdichte Ausführung
mit Schutzart IP65
Anwendung
Das Multimeter eignet sich für den universellen Einsatz in der
Elektrotechnik, in den Bereichen Elektroinstallation, Labor, Fern-
meldewesen, Schulung, usw. Das Gerät ist feldtauglich und
besitzt eine interne netzunabhängige Stromversorgung.
Merkmale
Drei Buchsen mit Automatischer Buchsen-Sperre (ABS)
Alle Strommessbereiche werden verwechslungssicher über eine
einzige Buchse geführt.
Die Automatische Buchsen-Sperre verhindert darüber hinaus den
falschen Anschluss der Messleitungen bzw. die falsche Wahl der
Messgröße. Damit wird eine Gefährdung des Anwenders, des
Gerätes und des Messobjekts durch Fehlbedienung weitestge-
hend ausgeschlossen.
1)
patentrechtlich abgesichert (Patent-Nr. DE 10 2005 062 624, US 7,439,725)
Überlastschutz
Der Überlastschutz schützt das Gerät in allen Messfunktionen bis
1000 V. Spannungen über 1000 V und Ströme über 10 bzw. 16 A
werden akustisch signalisiert.
Berührungsgefährliche Spannungen werden auch bei eingeschal-
tetem 1 kHz-Tiefpassfilter signalisiert.
Die Anzeige FUSE weist bei den Geräten
UTDOOR
METRAHIT⏐O , METRAHIT⏐T
dass die Sicherung für den Strommesseingang defekt ist.
GMC-I Messtechnik GmbH
⏐O
TRA UTDOOR
, Hz(V), Hz(A), Ω, V
, °C/°F (TC)
DC
⏐P
ECH RO
1)
METRAHIT⏐X- TRA
ECH RO
und METRAHIT⏐P darauf hin,
⏐T ⏐P ⏐B
ECH RO
QUALITY MANAGEMENT SYSTEM
DQS Certified per
DIN EN ISO 9001:2000
reg. no.1262
Effektivwert bei verzerrter Kurvenform
Das angewandte Messverfahren ermöglicht die kurvenformunab-
hängige Effektivwertmessung TRMS AC und AC+DC für Span-
nung und Strom
Zuschaltbares Filter bei V AC-Messung
Bei Bedarf kann ein 1-kHz Tiefpassfilter zugeschaltet werden,
z. B. für Messungen der Motorspannung an elektronischen Fre-
quenzumrichtern. Das Eingangsignal wird während der Tiefpass-
filterfunktion, von einem Spannungskomparator auf gefährliche
Spannungen untersucht.
Messung von 5-V-Rechteck-Signalen mit
Diese Funktion ermöglicht die Überprüfung von Schaltungen und
Übertragungsstrecken durch Frequenz- und Tastverhältnismes-
sung von Pulsen mit einer Amplitude zwischen 2 und 5 V und
einer Frequenz zwischen 100 Hz und 1 MHz.
Analogskala für schnelle Trendanzeige – Bargraph oder Zeiger
Die Analogskala (bei Gleichgrößen zusätzlich mit negativem Ach-
senabschnitt) ermöglicht eine schnellere Erkennung von
Messwertänderungen, als dies über die Digitalanzeige möglich ist.
Es kann wahlweise zwischen Bargraph oder Zeiger umgeschaltet
werden.
* Die Zeichengenehmigung durch die VDE-Prüfstelle wurde für folgende Multimeter
,
erteilt: METRAHIT⏐X-
ASE
DKD-Kalibrierschein serienmäßig
⏐O
(METRAHIT⏐X- TRA UTDOOR bis 20 kHz).
METRAHIT⏐X-
⏐T ⏐P ⏐B
TRA ECH RO ASE
3-349-350-01
7/11.10
*
⏐O
TRA UTDOOR
