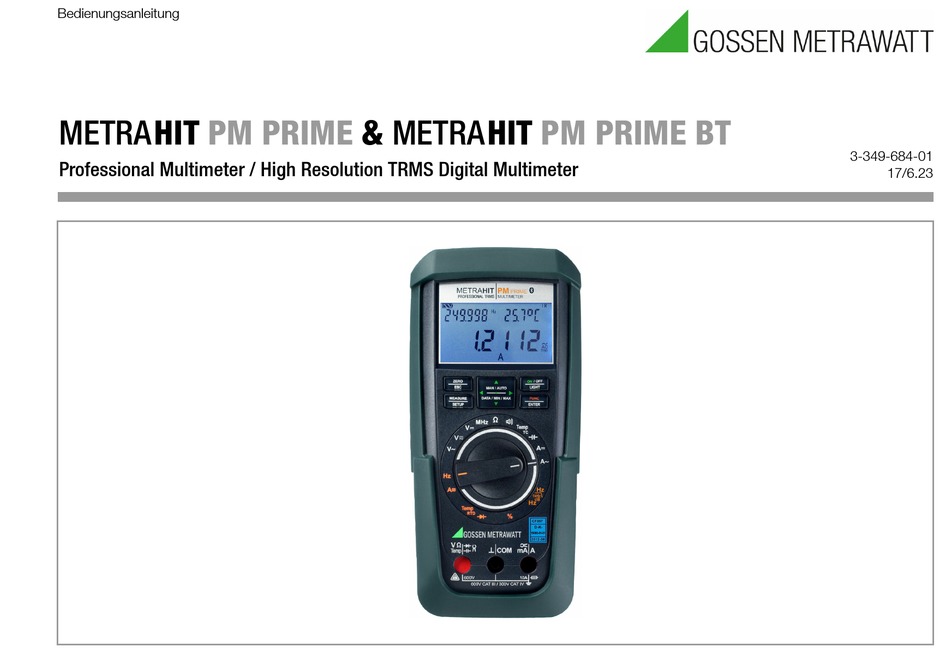

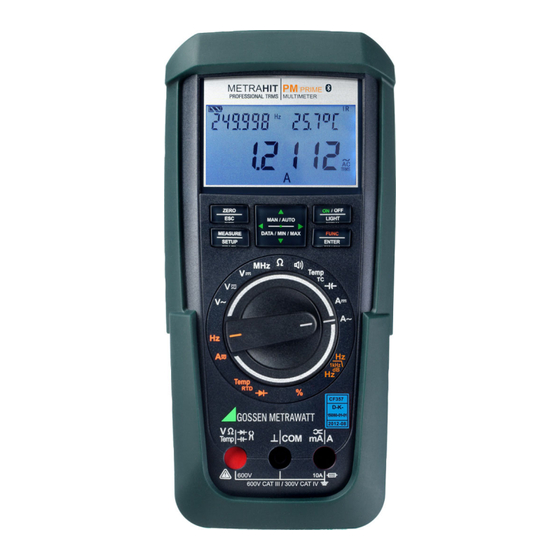

- Seite 1 Bedienungsanleitung METRAHITPM PRIME & METRAHITPM PRIME BT 3-349-684-01 Professional Multimeter / High Resolution TRMS Digital Multimeter 17/6.23...
- Seite 2 Lieferumfang / Leistungsumfang Lieferumfang Funktion METRAHIT PM PRIME (M248A) METRAHIT PM PRIME BT (M248B) 1 Multimeter Strom A 1 Messkabelsatz KS17-2 300 mA/3 mA 2 Batterien 1,5 V, Typ AA Strom A TRMS 30 mA/300 mA AC+DC 3 A / 10 A (16 A)
- Seite 3 Kontakt, Support und Service Das für Ihr Messgerät erhältliche Zubehör wird regelmäßig auf die Gossen Metrawatt GmbH erreichen Sie direkt und unkompliziert, Konformität mit den derzeit gültigen Sicherheitsnormen überprüft wir haben eine Nummer für alles! Ob Support, Schulung oder in- und bei Bedarf für neue Einsatzzwecke erweitert.
- Seite 4 +49 911 817718-0 Beuthener Straße 41 90471 Nürnberg service@gossenmetrawatt.com Deutschland www.gmci-service.com Softwarefreischaltung METRAwin10 Bitte kontaktieren Sie uns direkt (siehe Seite 3). DAkkS-Kalibrierlabor nach DIN EN ISO/IEC 17025. Bei der Deutschen Akkreditierungsstelle GmbH unter der Nummer D-K- 15080-01-01 akkreditiert. Gossen Metrawatt GmbH...
-
Seite 5: Inhaltsverzeichnis
Nullpunktkorrektur/Relativmessungen ..........20 Pfade zu den Parametern ..............47 Anzeige (LCD) ................21 Liste sämtlicher Parameter ............47 Messwertspeicherung „DATA“ (Auto-Hold / Compare) ......22 Parameterabfragen – Menü InFo .............48 6.4.1 Minimalwert- und Maximalwertspeicherung „MIN/MAX“ ....23 Parametereingaben – Menü SETUP ..........49 Messdatenaufzeichnung ..............24 Gossen Metrawatt GmbH... - Seite 6 Entsorgung und Umweltschutz ......... 68 Zubehör ................70 14.1 Allgemein ..................70 14.2 Technische Daten der Messleitungen (Lieferumfang Sicherheitskabelset KS17-2) ........70 14.3 Netzteiladapter NA X-TRA (kein Lieferumfang) ......... 70 14.4 Schnittstellenzubehör (kein Lieferumfang) ........71 CE-Erklärung ..............72 Gossen Metrawatt GmbH...
-
Seite 7: Sicherheitsvorschriften
70 V DC. Wenn Sie Messungen durchführen, bei denen insbesondere auf Beschädigungen, unterbrochene Isolierung Berührungsgefahr besteht, dann vermeiden Sie es, alleine zu oder geknickte Kabel. arbeiten. Ziehen Sie eine zweite Person hinzu. • Setzen Sie das Zubehör und alle Kabel nur in unversehrtem Gossen Metrawatt GmbH... - Seite 8 • Rollen Sie alle Messleitungen vollständig aus, bevor Sie eine geblendet. Prüfung/Messung starten. Führen Sie nie eine Prüfung/Mes- Messen Sie die Spannung zunächst ohne Tiefpassfilter, um sung mit aufgerollter Messleitung durch. mögliche gefährliche Spannungen zu erkennen. • Vermeiden Sie Kurzschlüsse durch falsch angeschlossene Messleitungen. Gossen Metrawatt GmbH...
- Seite 9 • Verwenden Sie das Gerät nur mit eingesetztem und verschlos- senem Batteriefachdeckel. Anderenfalls kann es zum Berühren gefährlicher Spannungen kommen. Sicherungen • Setzen Sie das Gerät nur mit einwandfreien Sicherungen ein. Eine defekte Sicherung muss ausgetauscht werden. Dies darf nur durch den Reparaturservice erfolgen. Gossen Metrawatt GmbH...
-
Seite 10: Anwendung
Alle Verwendungen des Geräts, die nicht in der Kurzbedienungs- anleitung oder in dieser Bedienungsanleitung des Geräts be- schrieben sind, sind bestimmungswidrig. 2.3 Haftung und Gewährleistung Gossen Metrawatt GmbH übernimmt keine Haftung bei Sach-, Personen- oder Folgeschäden, die durch unsachgemäße oder Ehemals METRAHIT ULTRA. Ehemals METRAHIT ULTRA BT. -
Seite 11: Dokumentation
Die Auto-Power-OFF-Funktion (Parameter APoFF) ist bei anliegender berührgefährlicher Spannung deaktiviert. 3.2 Bedeutung akustischer Warnungen Warnung vor hoher Spannung: > 600 V (Intervallton) Warnung vor hohem Strom: > 10 A (Intervallton) Warnung vor hohem Strom: > 16 A (Dauerton) Gossen Metrawatt GmbH... -
Seite 12: Bedienübersicht - Anschlüsse, Tasten, Drehschalter, Symbole
Betriebsart Menü: Verlassen der Menüebene und Rücksprung in eine höhere Ebene, Kap. 6.1 Verlassen der Parametereingabe Kap. 6.1 ohne zu speichern Messbereich verkleinern bzw. Dezimalpunkt nach links verschieben (Funktion MAN) 15 Anschluss für Netzadapter max. 600 V ! 16 Infrarot-Schnittstelle Gossen Metrawatt GmbH... - Seite 13 Stoppuhr eingeschaltet oder Zeit seit Start der Messung Datenübertragung zum / vom Multimeter aktiv 27 ON: hier ohne Funktion 28 sec (seconds): Zeiteinheit Sekunden IR-Schnittstelle im Stand-By-Betrieb aktiv 29 Upm : hier ohne Funktion (bereit zum Empfang von Einschaltbefehlen) Gossen Metrawatt GmbH...
- Seite 14 Mischstromstärke, echteffektiv / Stromfrequenz mit AC DC-Zangenstromsensor s. o. A DC+AC TRMS Stromfrequenz / Mischstromstärke, echteffektiv, mit AC DC-Zangenstromsensor s. o. 0/2 A~ AC TRMS Wechselstromstärke, echteffektiv, mit Zangenstromsensor s. o. Hz ( Hz ~ AC ~ AC Stromfrequenz Gossen Metrawatt GmbH...
- Seite 15 „Rekalibrierung“ auf Seite 66 III: Messungen in der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler IV: Messungen an der Quelle der Niederspannungsins- tallation: Zähler, Hauptanschluss, primäre Überstrom- schutzeinrichtungen Durchgängige doppelte oder verstärkte Isolierung Europäische Konformitätskennzeichnung Gossen Metrawatt GmbH...
-
Seite 16: Inbetriebnahme
Batterie-/Akkubetrieb um. 5.2 Einschalten Gerät manuell einschalten ➭ Drücken Sie die Taste ON / OFF | LIGHT bis die Anzeige erscheint. Das Einschalten wird durch einen kurzen Signalton quittiert. Solange Sie die Taste in gedrückter Stellung halten, werden Gossen Metrawatt GmbH... -
Seite 17: Betriebsparameter Setzen
Batteriesymbol signalisiert. Die Einstellung „DAUERND EIN“ kann nur über Parameteränderung rückgängig gemacht werden (Parameterausschalten des Geräts, siehe „APoFF “ Seite 49), oder durch manuelles Ausschalten. In diesem Fall wird der Parameter auf 10 Minuten zurückgesetzt. Gossen Metrawatt GmbH... - Seite 18 Inbetriebnahme – Setup / OFF LIGHT 8.8.8.8.8 Autorange ON / OFF LIGHT 000.00 Beleuchtung EIN ON / OFF LIGHT 000.00 Beleuchtung AUS ON / LIGHT lang (1 s) Gossen Metrawatt GmbH...
-
Seite 19: Bedienfunktionen
Anzeige von „HiVoLt“, wobei die jeweilige Messung blockiert wird. Die Messfunktion wird erst gewechselt, sobald keine berührgefährliche Spannung mehr am Eingang anliegt. Schaltet sich das Gerät bei anliegender berührgefährlicher Span- nung aus (bei aktivierter Speicherung mit großer Abtastperiode), Gossen Metrawatt GmbH... -
Seite 20: Manuelle Messbereichswahl
Soll schneller gemessen werden, als dies bei der automatischen automatischen Messbereichswahl als auch für den jeweils manu- Messbereichswahl möglich ist, so muss der geeignete Messbe- ell gewählten Messbereich möglich. reich fixiert werden. Eine schnelle Messung ist durch die folgen- den zwei Funktionen gewährleistet: Gossen Metrawatt GmbH... -
Seite 21: Anzeige (Lcd)
➭ Drücken Sie kurz die Taste ZERO | ESC. Das Gerät quittiert die Referenzwertspeicherung mit einem Si- gnalton, auf der LCD werden die Symbole „ZERO REL“ oder „REL“ angezeigt. Der im Augenblick des Drückens gemes- sene Wert dient als Referenzwert. Gossen Metrawatt GmbH... -
Seite 22: Messwertspeicherung „Data" (Auto-Hold / Compare)
Beim ersten Speichern eines Messwertes als Referenzwert 2x Signalton. Bei anschließendem Festhalten nur dann 2 ×, wenn der aktuelle, festgehaltene Wert vom ersten gespeicherten Wert um weniger als 100 Digit abweicht. Legende: MW = Messwert, v. MB = vom Messbereich Gossen Metrawatt GmbH... -
Seite 23: Minimalwert- Und Maximalwertspeicherung „Min/Max
Die Funktion MIN/MAX wird ausgeschaltet, wenn Sie die Taste DATA/MIN/MAX „lang“ (ca. 1 s) drücken, wenn Sie die Messfunktion wechseln oder wenn Sie das Gerät aus- und wieder einschalten. Hinweis Im Gegensatz zur Funktion DATA ist die Funktion MIN/MAX auch bei der Temperaturmessung anwendbar. Gossen Metrawatt GmbH... -
Seite 24: Messdatenaufzeichnung
In der Hauptanzeige erscheint „Store “. zu begrenzen. Falls die Triggerbedingungen aktiviert sind, blinkt zusätzlich TRIG ➭ Wählen Sie zunächst die gewünschte Messfunktion und einen in der Kopfzeile. ➭ Mit MEASURE | SETUP kehren Sie zurück zur Messfunktion. sinnvollen Messbereich. Gossen Metrawatt GmbH... - Seite 25 Sobald der interne Speicher voll ist, endet die Messdaten- store empty (wird kurz eingeblendet) store aufzeichnung automatisch. Prüfen Sie vor der Aufzeichnung die Speicherbelegung und stellen Sie die Parameter (vor allem die Abtastrate) entspre- chend ein (siehe Seite 24). Gossen Metrawatt GmbH...
-
Seite 26: Einzelwertspeicherung Mit Den Abtastraten Sample Bzw. Data
Sie die Taste DATA/MIN/MAX solange drücken bis ein Signal zweimal kurz hintereinander ertönt. Wird als Abtastrate StorE > rAtE der Wert dAtA ausgewählt und anschließend der Speicherbetrieb gestartet, so werden die bei laufender DATA-Funktion festgehaltenen Messwerte automatisch mit Zeitstempel im permanenten Speicher abgelegt. Gossen Metrawatt GmbH... -
Seite 27: Messungen
Prüfspitzen. Funktion METRAHIT PM PRIME • Wenn Sie Messungen durchführen, bei denen Berührungsgefahr METRAHIT PM PRIME BT besteht, dann vermeiden Sie es, alleine zu arbeiten. Ziehen Sie V AC / Hz TRMS, dB (Ri 5 M) eine zweite Person hinzu. -
Seite 28: Gleich- Und Mischspannungsmessung V Dc Und V (Dc+Ac)
230 . 0 terstellung V immer im Messbereich 3 V. Sobald die Taste > 45 V: MAN / AUTO gedrückt wird und der gemessene Wert < 300 mV ist, > 600 V: schaltet das Multimeter in den mV-Messbereich. Gossen Metrawatt GmbH... - Seite 29 Referenzwert Das jeweils eingeschaltete Tiefpassfilter wird durch Einblenden aktueller Messwert von FILTER signalisiert. Das Multimeter schaltet automatisch zur manuellen Messbereichswahl. Mit eingeschaltetem Filter und bei Signalen > 100 Hz wird die FUNC spezifizierte Messgenauigkeit nicht erreicht. ENTER Gossen Metrawatt GmbH...
-
Seite 30: Wechselspannungs- Und Frequenzmessung V Ac Und Hz V Ac Mit Zuschaltbarem Tiefpassfilter, V Ac + Fil Und Db V Ac
FILTER in der Kopfzeile erscheint. Bei Bedarf kann ein 1 kHz-Tiefpassfilter zugeschaltet werden, um bei Messungen z. B. an getakteten Motorantrieben hochfrequente Impulse > 1 kHz auszufiltern, d. h. unerwünschte Spannungen oberhalb von 1 kHz auszublenden. Gossen Metrawatt GmbH... - Seite 31 Spannungskomparator zur Anzeige gefährlicher Spannungen aktueller Messwert Das Eingangssignal bzw. Messsignal wird von einem Spannungs- komparator auf gefährliche Spitzen untersucht, da diese durch die Tiefpassfilterfunktion ausgeblendet werden. FUNC Bei U > 45 V wird ein Gefahrensymbol eingeblendet: ENTER Gossen Metrawatt GmbH...
- Seite 32 Abhängigkeit vom Messbereich (300 mV 600 V) errechnet und angezeigt. Der Standardwert für den Bezugspegel ist der Wert 0 dB = 0,775 V (1 mW an 600 ). Dieser Wert ist fest eingestellt und wird in der linken Nebenanzeige eingeblendet (R:00.775 v). Gossen Metrawatt GmbH...
-
Seite 33: Frequenz- Und Tastverhältnismessung
Impulsdauer zu Pulsperiodendauer gemessen und in Prozent an- Impuls- oder Tastverhältnis gezeigt. Pulsdauer (t 100 Tastverhältnis (%) = Temp Periodendauer (t Hinweis Die anliegende Frequenz muss während der Tastverhältnis- messung konstant sein. max. 5 V Gossen Metrawatt GmbH... -
Seite 34: Widerstandsmessung
Messleitungen. 0 V ! : Bei offenen Anschlüssen wird „0 L “ eingeblendet. Verbesserung der Genauigkeit durch Nullpunkteinstellung In allen Messbereichen können Sie den Widerstand der Zuleitun- gen und Übergangswiderstände durch Nullpunkteinstellung elimi- nieren, siehe Kap. 6.2. Gossen Metrawatt GmbH... -
Seite 35: Durchgangsprüfung Mit Konstantstrom 1 Ma
… … ENTER SETUP FUNC FUNC bEEP set:1, 10, 20 … 300 Leerlaufspannung: < 4,5 V ENTER ENTER in 10 Ohm Schritten R < 1, 10, 20 … 300 (10 = Standardwert/Werkseinstellung) Gossen Metrawatt GmbH... -
Seite 36: Diodenprüfung Mit Konstantstrom 1 Ma
4,5 V Hinweis Parallel zur Diode liegende Widerstände und Halbleiter- 0.654 strecken verfälschen das Messergebnis! Achtung! Beachten Sie die hohe Leerlaufspannung von 6 V bei der Dioden- prüfung: Die Schaltkreise müssen dafür ausgelegt sein. Durchflussrichtung Sperrrichtung Gossen Metrawatt GmbH... -
Seite 37: Temperaturmessung
Genauigkeit zu errei- Hinweis chen. Die interne Referenztemperatur (interne Vergleichsstellen- temperatur) wird mit einem Temperaturfühler im Gerät gemessen. Durch interne Erwärmung oder durch Wechsel von warmer in kalte Umgebung oder umgekehrt kann diese von der Raumtemperatur abweichen. Gossen Metrawatt GmbH... -
Seite 38: Messung Mit Widerstandssensoren
Über die Tasten ENTER der Ziffer, die Sie ändern wollen und über die Tasten stel- len Sie die jeweilige Ziffer ein. Der Defaultwert ist 0,16 (Z3409). Die Eingabegrenzen liegen zwischen 0 und 50 . Zuleitungswiderstand eingeben Gossen Metrawatt GmbH... -
Seite 39: Kapazitätsmessung
Buchse „“ anzuschließen. 0 V ! Parallel zum Kondensator liegende Widerstände und Halb- leiterstrecken verfälschen das Messergebnis! Hinweis Die Verwendung des Netzadapters kann bei der Kapazitäts- messung zu erheblichen Abweichungen führen! Messbereiche: 3 nF … 3 mF Gossen Metrawatt GmbH... -
Seite 40: Strommessung
• Beseitigen Sie nach dem Ansprechen der Sicherung zuerst die Hz (A AC) / A AC+DC Überlastursache bevor Sie das Gerät wieder betriebsbereit A AC / Hz (A AC) machen! Hz (A AC) / A AC • Der Austausch der Sicherungen ist im Kap. 11.3 beschrieben. Gossen Metrawatt GmbH... -
Seite 41: Gleich- Und Mischstrommessung Direkt A Dc Und A (Dc+Ac)
➭ Entfernen Sie die Messspitzen von der Messstelle und stellen I > 10 A Sie den Normalzustand des Messkreises wieder her. ➭ Frequenzmessung direkt A (DC + AC) siehe folgendes Ka- TRMS I > 16 A pitel. Strom Gossen Metrawatt GmbH... -
Seite 42: Wechselstrom- Und Frequenzmessung Direkt A Ac Und Hz
Verbraucher wieder ab und entladen Sie, sofern vorhanden, alle Kondensatoren. mA A ➭ Entfernen Sie die Messspitzen von der Messstelle und stellen Sie den Normalzustand des Messkreises wieder her. I > 10 A I > 16 A Strom Gossen Metrawatt GmbH... -
Seite 43: Gleich- Und Mischstrommessung Mit Zangenstromsensor A Dc Und A (Dc+Ac)
1:1000 300,00 A 3000,0 A 30000 A WZ12C, 1 mV/1 A METRAFLEX Die maximal zulässige Betriebsspannung ist die Nennspannung des Stromwandlers. Berücksichtigen Sie beim Ablesen des Mess- Strom wertes den zusätzlichen Fehler durch den Zangenstromsensor. (Werkseinstellung: 1:1000) Gossen Metrawatt GmbH... -
Seite 44: Wechselstrommessung Mit Zangenstromsensor A Ac Und Hz
1:1000 300,00 A 3000,0 A 30000 A WZ12C, 1 mV/1 A METRAFLEX Die maximal zulässige Betriebsspannung ist die Nennspannung des Stromwandlers. Berücksichtigen Sie beim Ablesen des Mess- wertes den zusätzlichen Fehler durch den Zangenstromsensor. Strom (Werkseinstellung: 1:1000) Gossen Metrawatt GmbH... -
Seite 45: Wechselstrommessung Mit Zangenstromwandler A Ac Und Hz
Z3512, Z3514 3,0000 A 30,000 A 300,00 A 1mA/100mA zusätzliche Temperaturanzeige 1:1000 (Innentemperatur Buchsen) 30,000 A 300,00 A 3000,0 A 50 m, 0,65 , 5,5 1 mA/1 A im Bereich 3 A (Werkseinstellung: Cl ip 0FF) Strom Gossen Metrawatt GmbH... -
Seite 46: Geräte- Und Messparameter
➭ Mit ZERO | ESC gelangen Sie ohne Änderung zurück ins Untermenü, nach nochmaligem Drücken von ZERO | ESC ins Hauptmenü u.s.w. ➭ Sie erreichen den Messmodus aus jeder Menüebene, indem Sie die Taste MEASURE | SETUP drücken. Gossen Metrawatt GmbH... -
Seite 47: Pfade Zu Den Parametern
43: Gleich- und Mischstrommessung mit Zangenstromsensor A DC und A (DC+AC) Com bt 55: Schnittstellenauswahl beim METRAHIT PM PRIME BT(M248B) CoM ir FUNC FUNC FUNC 55: Schnittstellenauswahl beim METRAHIT PM PRIME BT (M248B) FUNC ENTER ENTER ENTER ENTER dAtE 48: dAtE – Datum abfragen, 49: dAtE – Datum eingeben... -
Seite 48: Parameterabfragen - Menü Info
ENTER eingegeben werden. tiME – Uhrzeit abfragen MEASURE FUNC bAtt … 13:46:56 (hh:mm:ss) 1nFo SETUP ENTER h = Stunde, m = Minute, s = Sekunde Datum und Uhrzeit müssen nach einem Batteriewechsel erneut eingegeben werden. Gossen Metrawatt GmbH... -
Seite 49: Parametereingaben - Menü Setup
ENTER ENTER Datum und Uhrzeit müssen nach einem Batteriewechsel erneut eingegeben werden. (10 min = Standardwert/Werkseinstellung) Hinweis Addr – Geräteadressen einstellen Die Auto-Power-OFF-Funktion (Parameter APoFF) ist bei Siehe Kap. 9.3 auf Seite 55. anliegender berührgefährlicher Spannung deaktiviert. Gossen Metrawatt GmbH... -
Seite 50: Geräte- Und Messparameter
1nFo … rAtE nofil … SETUP ENTER ENTER FUNC on / 0ff ENTER Standardwert*/Werkseinstellung) (OFF = * Sämtliche Spezifikationen beziehen sich auf die Standard-Aktualisie- rungsrate mit dem Messparameter noFiL = OFF (default). Gossen Metrawatt GmbH... -
Seite 51: Menü Store - Parameter Für Speicherbetrieb
APoFF Seite 49) eingestellt, so schaltet sich das Gerät nach FUNC FUNC Ablauf der Auto-Power-Off-Zeit selbstständig aus, und ca. hyst set: 00000 … 10000 ENTER ENTER 10 Sekunden vor dem nächsten Messpunkt wieder ein. Gossen Metrawatt GmbH... - Seite 52 Nach Ablauf der Speicherzeit t.StorE wird das Ende des Speichervor- durch den Messbereichsendwert definiert. Für DC sind dies z. B. gangs durch 2 kurze Signaltöne signalisiert (ab Firmware V1.14). 300000 (–300000 bis +300000). In Messfunktionen mit geringe- Gossen Metrawatt GmbH...
-
Seite 53: Standardeinstellungen (Werkseinstellungen, Defaulteinstellungen)
➭ Klemmen Sie die Batterien kurzzeitig ab, siehe auch Kap. 11.2. ZERO ON / OFF ➭ Betätigen Sie die zwei Tasten LIGHT gleichzeitig, halten diese gedrückt und schließen gleichzeitig die Batterien an (quittiert wird dies durch einen zweimaligen Beepton). Gossen Metrawatt GmbH... -
Seite 54: Schnittstellenbetrieb
Bluetooth-Schnittstelle: Während der Funkverbindung zum PC oder IR-Schnittstelle verwendet werden. Smartphone blinken das Symbol und die beiden Richtungs- Über die Bluetooth-Verbindung kann das METRAHIT PM PRIME pfeile. BT (M248B) außerdem mit Android-Geräten (Smartphone oder Tablet) verbunden werden und in Kombination mit der Smart- phone-App METRALOG genutzt werden. -
Seite 55: Schnittstellenparameter Einstellen
Com Set ir (blinkt) Com bt schaltetem Multimeter möglich (gilt für METRAHIT PM PRIME ENTER ENTER (M248A) / bei METRAHIT PM PRIME BT (M248B) muss Com ir eingestellt sein): Umschalten von Bluetooth nach IR: ir on: IR wird im Display eingeblendet, die Infrarot-Schnitt-... - Seite 56 Gerät die Adresse 2 usw. MEASURE FUNC t iME 1nFo Addr … … SETUP ENTER FUNC FUNC 00 … 01 … 15 ENTER ENTER (15 = Standardwert/Werkseinstellung) Gossen Metrawatt GmbH...
-
Seite 57: Technische Daten
0,1 — < 4,5 V ca. 1 mA konst. + 5 mit ZERO 600 V max. 10 s 4,5 V — 1 mV < 6 V ca. 1 mA konst. 600 V max. 10 s Gossen Metrawatt GmbH... - Seite 58 V x Hz für U > 100 V Überlastbarkeit des Strom-Messeingangs: max. Stromwerte siehe Strommessbereiche Legende: D = Digit, v. MB = vom Messbereich, v. MW = vom Messwert … Eingangsempfindlichkeit Signal Sinus: 10% 100% vom Spannungs-/Strom- Gossen Metrawatt GmbH...
-
Seite 59: Einflussgrößen Und Einflusseffekte
30 D MIN / MAX Einflussgröße Einflussbereich Messgröße Einflusseffekt 75 % Relative V A, , F, Hz, dB, C 3 Tage 1 x Eigenabweichung Luftfeuchte Gerät aus Batterie- in Eigenabweichung 2,0 … 3,6 V dto. enthalten spannung Gossen Metrawatt GmbH... -
Seite 60: Referenzbedingungen
, A des Messbereichsendwertes 3 nF … 300 F max. 3 s 300 … 3 M 30 M von auf 50 % Durchgang < 50 ms des Messbereichsendwertes C (Pt100) max. 3 s 1,5 s Gossen Metrawatt GmbH... - Seite 61 Datenschnittstelle – Bluetooth (nur METRAHIT PM PRIME BT) Gerätemesswertspeicher Die Bluetooth-Multimeter-Variante METRAHIT PM PRIME BT Speichergröße 16 MBit (2 MByte) für ca. 300.000 Mess- werte mit Zeitangabe (M248B) ist identisch mit METRAHIT PM PRIME (M248A), verfügt aber zusätzlich über eine Bluetooth-Schnittstelle. Bluetooth-Version 2.1 + EDR, Stromversorgung Frequenzbereich 2,4 …...
- Seite 62 40 Messungen/s bei MIN/MAX-Funktion ausgenommen Messfunktionen Kapazität, Frequenz- und Tastverhältnis Anzeigerefresh 2 ×/s, alle 500 ms (Standard*: noFiL=OFF) 5 ×/s (Parameter noFiL=on) * Sämtliche Spezifikationen beziehen sich auf die Standard-Aktualisie- rungsrate mit dem Messparameter noFiL = OFF (default). Gossen Metrawatt GmbH...
- Seite 63 Umgebungsbedingungen * Ausnahme Ströme > 10 A bis 16 A Betrieb bis 40 °C Mechanischer Aufbau Gehäuse schlagfester Kunststoff (ABS) Abmessungen 200 mm × 87 mm × 45 mm (ohne Gummischutzhülle) Gewicht ca. 0,4 kg mit Batterien Gossen Metrawatt GmbH...
-
Seite 64: Wartung Und Kalibrierung
ENTER ➭ Entsorgen Sie die verbrauchten Batterien umweltgerecht. Wenn auf der Anzeige das Zeichen „ “ erscheint, dann soll- Siehe „Entsorgung und Umweltschutz“ auf Seite 68. ten Sie so bald wie möglich die Batterie/Akkus wechseln. Sie kön- Gossen Metrawatt GmbH... -
Seite 65: Sicherung
Schalten Sie das Gerät aus und trennen Sie es vom Messkreis bevor Sie zum Sicherungsaustausch den Sicherungsfachdeckel öffnen! ➭ Legen Sie das Gerät auf die Frontseite. ➭ Drehen Sie die Schlitzschraube des Deckels mit dem Siche- rungssymbol entgegen dem Uhrzeigersinn. Gossen Metrawatt GmbH... -
Seite 66: Reinigung
Die Drift ist daher für den Zeitraum von 1 Jahr ver- nachlässigbar; längere Lagerungszeiten treten in der Regel nicht auf. Die Eigenschaften des Geräts liegen somit innerhalb der Spezifikationen und Sie können das erste Kalibrierintervall ab Erhalt festlegen. Gossen Metrawatt GmbH... -
Seite 67: Reparatur
Teilen muss das Gerät vom Messkreis getrennt werden. Wenn da- nach eine Reparatur am geöffneten Gerät unter Spannung unver- meidlich ist, so darf dies nur durch eine Fachkraft geschehen, die mit den damit verbundenen Gefahren vertraut ist. Gossen Metrawatt GmbH... -
Seite 68: Entsorgung Und Umweltschutz
Gefahrgutrechts, unentgeltlich zur Entsorgung an und deren korrekte Umsetzung vor Ort verpflichtet. Informationen Gossen Metrawatt GmbH bzw. den beauftragten Dienstleister zu- hierzu sind z.B. bei den zuständigen nationalen Behörden oder rückgeben. Nähere Informationen zur Rücknahme finden Sie auf den nationalen Vertreibern erhältlich... - Seite 69 Verpackungen und deren Teile vom unsortierten Siedlungsabfall („Hausmüll“) getrennt korrekt zu entsorgen. Private Endverbraucher können Verpackungen unentgeltlich bei der zuständigen Sammelstelle abgeben. Die Rücknahme sog. nicht systembeteiligungspflichtiger Verpackungen erfolgt durch den beauftragten Dienstleister. Nähere Informationen zur Rück- nahme finden Sie auf unserer Website. Gossen Metrawatt GmbH...
-
Seite 70: Zubehör
Verwenden Sie zur Stromversorgung Ihres Geräts nur den Netz- maximale Bemessungsspannung 600 V 1000 V 1000 V teiladapter von Gossen Metrawatt GmbH. Dieser gewährleistet Messkategorie CAT IV CAT III CAT II durch ein hochisoliertes Kabel Ihre Sicherheit sowie eine sichere... -
Seite 71: Schnittstellenzubehör (Kein Lieferumfang)
übertragenen Daten und die Fernsteuerung der Geräte (Z216C) kann alternativ zur Software METRAwin 10 auch über ein Termi- Mit diesem Adapter können Sie das METRAHIT PM PRIME und nalprogramm erfolgen. Wir stellen die Schnittstellenbeschreibung das METRAHIT PM PRIME BT über ihre serielle IR-Schnittstelle auf Anfrage zur Verfügung. -
Seite 72: Ce-Erklärung
CE-Erklärung 15 CE-Erklärung Dieses Gerät erfüllt die Anforderungen der geltenden EU-Richtli- nien und nationalen Vorschriften. Dies bestätigen wir durch die CE-Kennzeichnung. Gossen Metrawatt GmbH... - Seite 73 © Gossen Metrawatt GmbH Erstellt in Deutschland • Änderungen / Irrtümer vorbehalten • Eine PDF-Version finden Sie im Internet Alle Handelsmarken, eingetragenen Handelsmarken, Logos, Produktbezeichnungen und Firmennamen sind das Eigentum ihrer jeweiligen Besitzer. All trademarks, registered trademarks, logos, product names, and company names are property of their respective owners.
