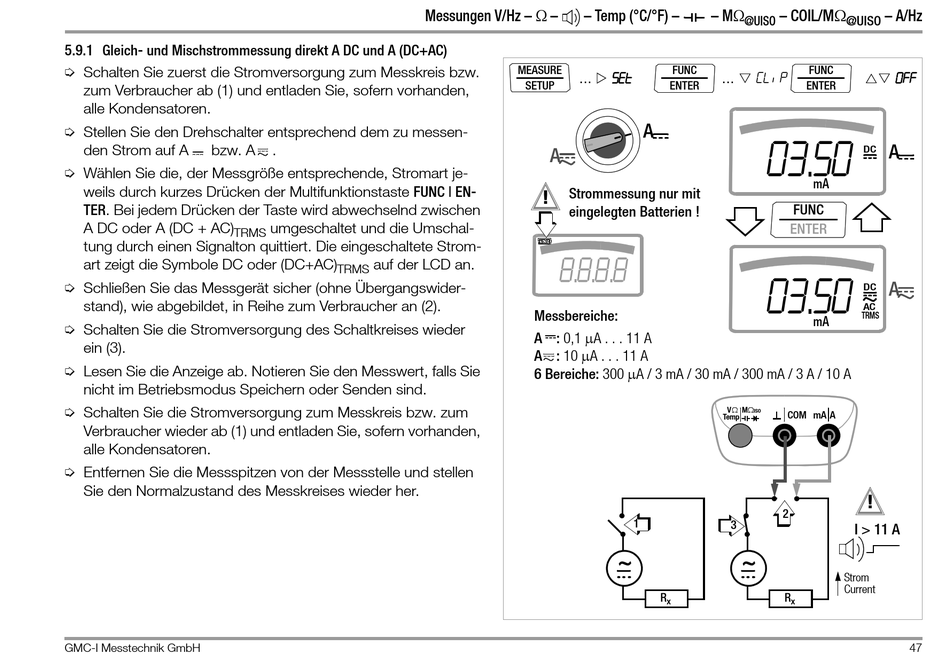

5.9.1 Gleich- und Mischstrommessung direkt A DC und A (DC+AC)

Ð Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.
zum Verbraucher ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
Ð Stellen Sie den Drehschalter entsprechend dem zu messen-
den Strom auf A bzw. A
Ð Wählen Sie die, der Messgröße entsprechende, Stromart je-
weils durch kurzes Drücken der Multifunktionstaste FUNC | EN-
TER. Bei jedem Drücken der Taste wird abwechselnd zwischen
A DC oder A (DC + AC)
TRMS
tung durch einen Signalton quittiert. Die eingeschaltete Strom-
art zeigt die Symbole DC oder (DC+AC)
Ð Schließen Sie das Messgerät sicher (ohne Übergangswider-
stand), wie abgebildet, in Reihe zum Verbraucher an (2).
Ð Schalten Sie die Stromversorgung des Schaltkreises wieder
ein (3).
Ð Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie
nicht im Betriebsmodus Speichern oder Senden sind.
Ð Schalten Sie die Stromversorgung zum Messkreis bzw. zum
Verbraucher wieder ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
Ð Entfernen Sie die Messspitzen von der Messstelle und stellen
Sie den Normalzustand des Messkreises wieder her.
GMC-I Messtechnik GmbH
Messungen V/Hz –  –
.
umgeschaltet und die Umschal-
auf der LCD an.
TRMS
– Temp (°C/°F) –
MEASURE FUNC
 SET
...
SETUP ENTER
A
A
!
Strommessung nur mit
eingelegten Batterien !
88.8.8.8
Messbereiche:
A : 0,1 A . . . 11 A
A : 10 A . . . 11 A
6 Bereiche: 300 A / 3 mA / 30 mA / 300 mA / 3 A / 10 A
1
~
R
x
– M – COIL/M – A/Hz
@UISO @UISO
FUNC
 CL IP 
...
ENTER
003.50
A
DC
mA
FUNC
ENTER
003.50
A
DC
AC
TRMS
mA
 M
V
ISO
COM mA A
Temp
!
2
3
I > 11 A
~
Strom
Current
R
x
0ff
