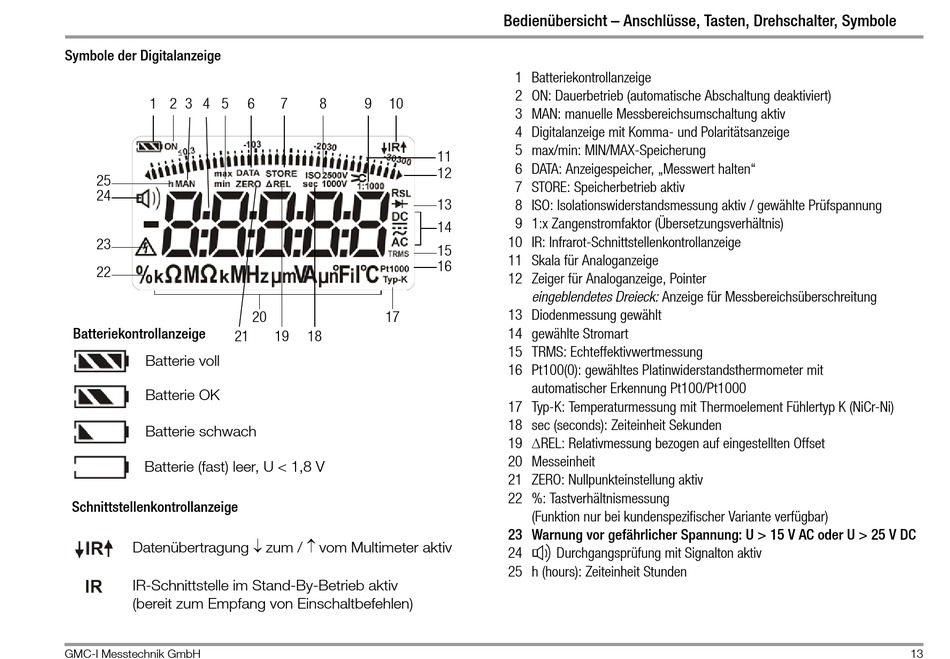

Symbole der Digitalanzeige
1 2 3 4 5
25
24
23
22
Batteriekontrollanzeige
21
Batterie voll
Batterie OK
Batterie schwach
Batterie (fast) leer, U < 1,8 V
Schnittstellenkontrollanzeige
Datenübertragung zum /  vom Multimeter aktiv
IR-Schnittstelle im Stand-By-Betrieb aktiv
(bereit zum Empfang von Einschaltbefehlen)
GMC-I Messtechnik GmbH
6 7 8 9 10
20 17
19 18
Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
1 Batteriekontrollanzeige
2 ON: Dauerbetrieb (automatische Abschaltung deaktiviert)
3 MAN: manuelle Messbereichsumschaltung aktiv
4 Digitalanzeige mit Komma- und Polaritätsanzeige
5 max/min: MIN/MAX-Speicherung
11
6 DATA: Anzeigespeicher, „Messwert halten"
12
7 STORE: Speicherbetrieb aktiv
13
8 ISO: Isolationswiderstandsmessung aktiv / gewählte Prüfspannung
9 1:x Zangenstromfaktor (Übersetzungsverhältnis)
14
10 IR: Infrarot-Schnittstellenkontrollanzeige
15
11 Skala für Analoganzeige
16
12 Zeiger für Analoganzeige, Pointer
eingeblendetes Dreieck: Anzeige für Messbereichsüberschreitung
13 Diodenmessung gewählt
14 gewählte Stromart
15 TRMS: Echteffektivwertmessung
16 Pt100(0): gewähltes Platinwiderstandsthermometer mit
automatischer Erkennung Pt100/Pt1000
17 Typ-K: Temperaturmessung mit Thermoelement Fühlertyp K (NiCr-Ni)
18 sec (seconds): Zeiteinheit Sekunden
19 REL: Relativmessung bezogen auf eingestellten Offset
20 Messeinheit
21 ZERO: Nullpunkteinstellung aktiv
22 %: Tastverhältnismessung
(Funktion nur bei kundenspezifischer Variante verfügbar)
23 Warnung vor gefährlicher Spannung: U > 15 V AC oder U > 25 V DC
24 Durchgangsprüfung mit Signalton aktiv
25 h (hours): Zeiteinheit Stunden
