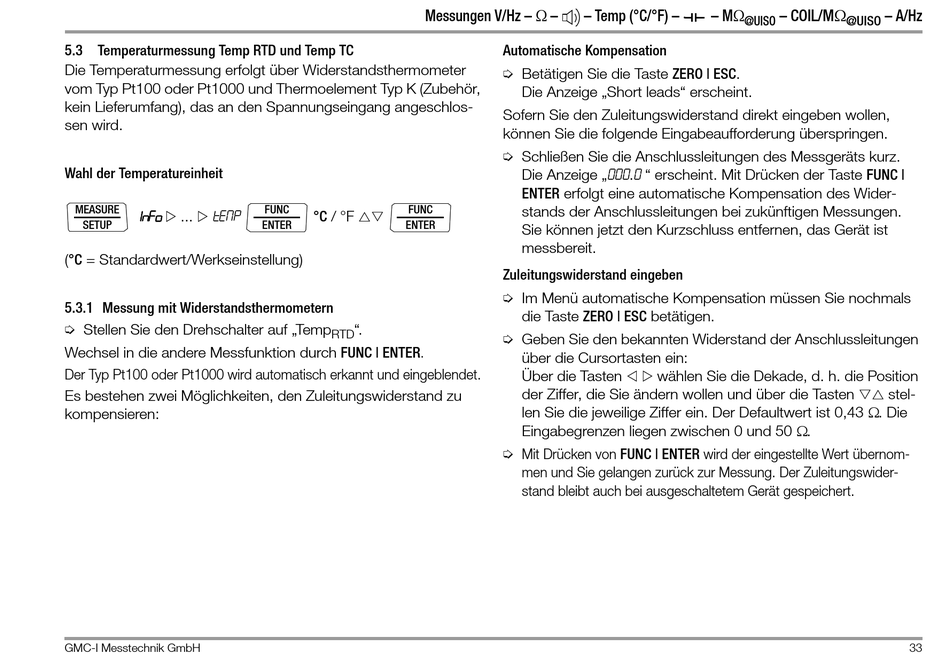

5.3 Temperaturmessung Temp RTD und Temp TC

Die Temperaturmessung erfolgt über Widerstandsthermometer
vom Typ Pt100 oder Pt1000 und Thermoelement Typ K (Zubehör,
kein Lieferumfang), das an den Spannungseingang angeschlos-
sen wird.
Wahl der Temperatureinheit
MEASURE
1nFo
tEMP
...
SETUP
(°C = Standardwert/Werkseinstellung)

5.3.1 Messung mit Widerstandsthermometern

Ð Stellen Sie den Drehschalter auf „Temp
Wechsel in die andere Messfunktion durch FUNC | ENTER.
Der Typ Pt100 oder Pt1000 wird automatisch erkannt und eingeblendet.
Es bestehen zwei Möglichkeiten, den Zuleitungswiderstand zu
kompensieren:
GMC-I Messtechnik GmbH
Messungen V/Hz –  –
FUNC
FUNC

°C / °F
ENTER
ENTER
".
RTD
– Temp (°C/°F) –
Automatische Kompensation
Ð Betätigen Sie die Taste ZERO | ESC.
Die Anzeige „Short leads" erscheint.
Sofern Sie den Zuleitungswiderstand direkt eingeben wollen,
können Sie die folgende Eingabeaufforderung überspringen.
Ð Schließen Sie die Anschlussleitungen des Messgeräts kurz.
Die Anzeige „000.0 " erscheint. Mit Drücken der Taste FUNC |
ENTER erfolgt eine automatische Kompensation des Wider-
stands der Anschlussleitungen bei zukünftigen Messungen.
Sie können jetzt den Kurzschluss entfernen, das Gerät ist
messbereit.
Zuleitungswiderstand eingeben
Ð Im Menü automatische Kompensation müssen Sie nochmals
die Taste ZERO | ESC betätigen.
Ð Geben Sie den bekannten Widerstand der Anschlussleitungen
über die Cursortasten ein:
wählen Sie die Dekade, d. h. die Position
 
Über die Tasten
der Ziffer, die Sie ändern wollen und über die Tasten
len Sie die jeweilige Ziffer ein. Der Defaultwert ist 0,43 . Die
Eingabegrenzen liegen zwischen 0 und 50 .
Ð Mit Drücken von FUNC | ENTER wird der eingestellte Wert übernom-
men und Sie gelangen zurück zur Messung. Der Zuleitungswider-
stand bleibt auch bei ausgeschaltetem Gerät gespeichert.
– M
– COIL/M
– A/Hz
@UISO
@UISO
stel-

33
