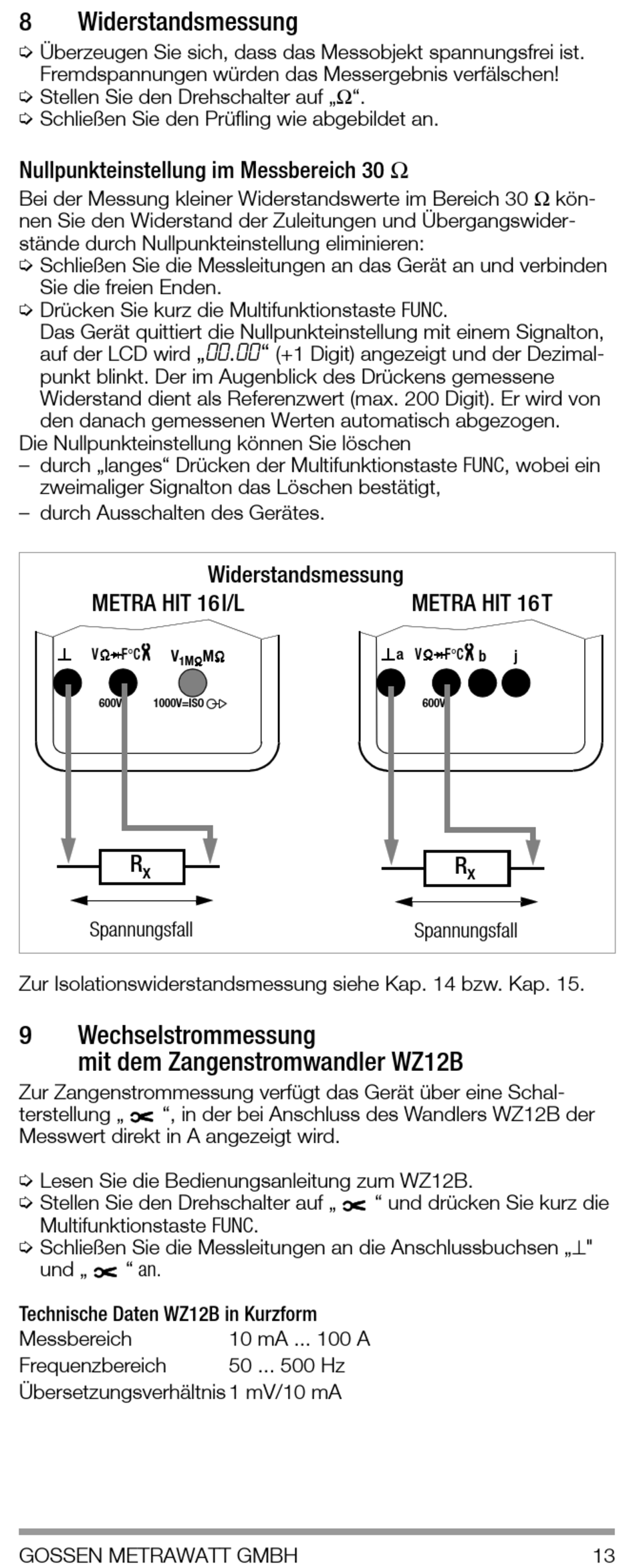

8
Widerstandsmessung
➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Fremdspannungen würden das Messergebnis verfälschen!
➭ Stellen Sie den Drehschalter auf „Ω".
➭ Schließen Sie den Prüfling wie abgebildet an.
Nullpunkteinstellung im Messbereich 30 Ω
Bei der Messung kleiner Widerstandswerte im Bereich 30 Ω kön-
nen Sie den Widerstand der Zuleitungen und Übergangswider-
stände durch Nullpunkteinstellung eliminieren:
➭ Schließen Sie die Messleitungen an das Gerät an und verbinden
Sie die freien Enden.
➭ Drücken Sie kurz die Multifunktionstaste FUNC.
Das Gerät quittiert die Nullpunkteinstellung mit einem Signalton,
auf der LCD wird
punkt blinkt. Der im Augenblick des Drückens gemessene
Widerstand dient als Referenzwert (max. 200 Digit). Er wird von
den danach gemessenen Werten automatisch abgezogen.
Die Nullpunkteinstellung können Sie löschen
– durch „langes" Drücken der Multifunktionstaste FUNC, wobei ein
zweimaliger Signalton das Löschen bestätigt,
– durch Ausschalten des Gerätes.
METRA HIT 16I/L
F °C
V
600V
R
Spannungsfall
Zur Isolationswiderstandsmessung siehe Kap. 14 bzw. Kap. 15.
9
Wechselstrommessung
mit dem Zangenstromwandler WZ12B
Zur Zangenstrommessung verfügt das Gerät über eine Schal-
terstellung „
Messwert direkt in A angezeigt wird.
➭ Lesen Sie die Bedienungsanleitung zum WZ12B.
➭ Stellen Sie den Drehschalter auf „
Multifunktionstaste FUNC.
➭ Schließen Sie die Messleitungen an die Anschlussbuchsen „⊥"
und „
" an.
Technische Daten WZ12B in Kurzform
Messbereich
Frequenzbereich
Übersetzungsverhältnis 1 mV/10 mA
GOSSEN METRAWATT GMBH
„00.00"
Widerstandsmessung
V
M
1M
1000V=ISO
x
", in der bei Anschluss des Wandlers WZ12B der
10 mA ... 100 A
50 ... 500 Hz
(+1 Digit) angezeigt und der Dezimal-
" und drücken Sie kurz die
METRA HIT 16T
F °C b
a
V
j
600V
R
x
Spannungsfall
GB
13
