Messungen V/Hz – Ω – Temp –

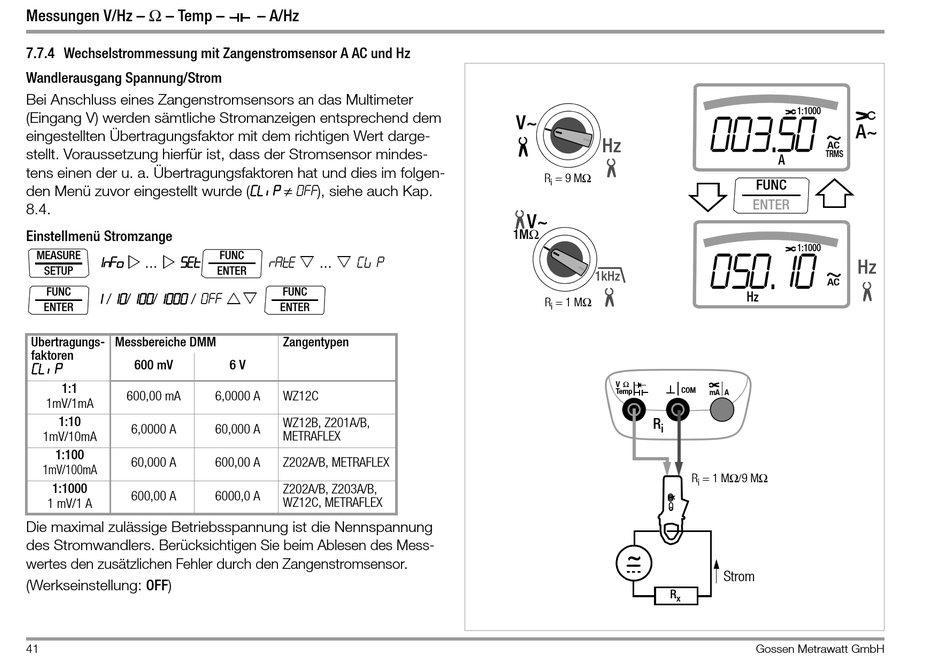

7.7.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz
Wandlerausgang Spannung/Strom
Bei Anschluss eines Zangenstromsensors an das Multimeter
(Eingang V) werden sämtliche Stromanzeigen entsprechend dem
eingestellten Übertragungsfaktor mit dem richtigen Wert darge-
stellt. Voraussetzung hierfür ist, dass der Stromsensor mindes-
tens einen der u. a. Übertragungsfaktoren hat und dies im folgen-
den Menü zuvor eingestellt wurde (Cl ip ≠ 0FF), siehe auch Kap.
8.4.
Einstellmenü Stromzange
MEASURE
1nFo
SET
...
SETUP
FUNC
1 / 10/100/1000 / 0ff
ENTER
Übertragungs-
Messbereiche DMM
faktoren
600 mV
CL IP
1:1
600,00 mA
1mV/1mA
1:10
6,0000 A
1mV/10mA
1:100
60,000 A
1mV/100mA
1:1000
600,00 A
1 mV/1 A
Die maximal zulässige Betriebsspannung ist die Nennspannung
des Stromwandlers. Berücksichtigen Sie beim Ablesen des Mess-
wertes den zusätzlichen Fehler durch den Zangenstromsensor.
(Werkseinstellung: OFF)
41
– A/Hz
FUNC
rAtE
CLIP
...
ENTER
FUNC
ENTER
Zangentypen
6 V
6,0000 A
WZ12C
WZ12B, Z201A/B,
60,000 A
METRAFLEX
600,00 A
Z202A/B, METRAFLEX
Z202A/B, Z203A/B,
6000,0 A
WZ12C, METRAFLEX
V~
Hz
R
= 9 MΩ
i
V~
1MΩ
1kHz
R
= 1 MΩ
i
Ω
V
COM
Temp
R
i
R
~
R
x
1:1000
003.50
A~
AC
TRMS
A
FUNC
ENTER
1:1000
050.10
Hz
AC
Hz
mA
A
= 1 MΩ/9 MΩ
i
Strom
