Messungen V/Hz – Ω – Temp –

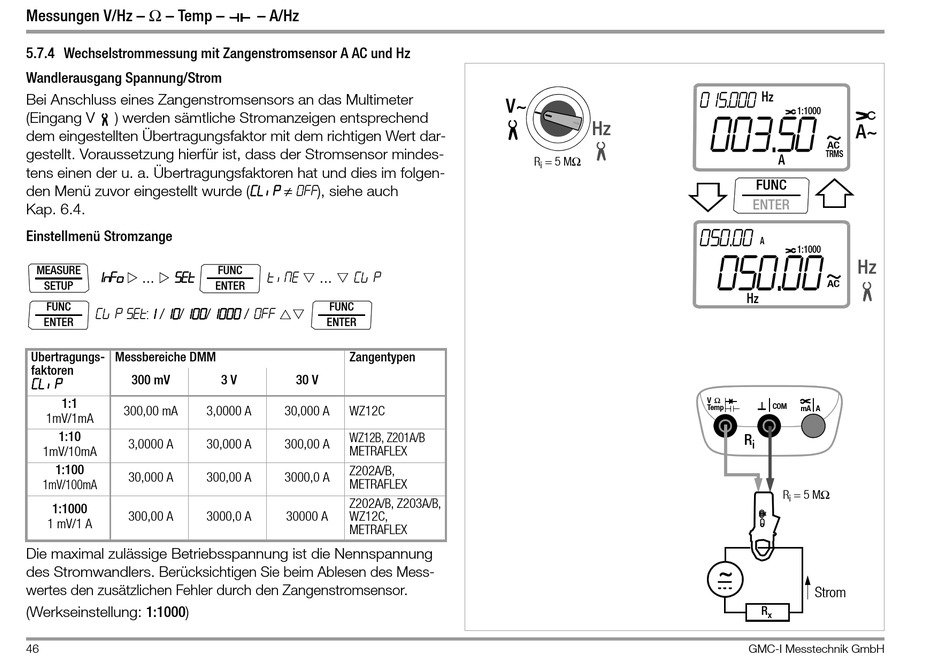

5.7.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz

Wandlerausgang Spannung/Strom
Bei Anschluss eines Zangenstromsensors an das Multimeter
(Eingang V ) werden sämtliche Stromanzeigen entsprechend
dem eingestellten Übertragungsfaktor mit dem richtigen Wert dar-
gestellt. Voraussetzung hierfür ist, dass der Stromsensor mindes-
tens einen der u. a. Übertragungsfaktoren hat und dies im folgen-
den Menü zuvor eingestellt wurde (Cl ip ≠ 0FF), siehe auch
Kap. 6.4.
Einstellmenü Stromzange
MEASURE
1nFo   SET
...
SETUP
FUNC
CLIP set:1 / 10/100/1000 / 0ff
ENTER
Übertragungs- Messbereiche DMM
faktoren
300 mV
CL IP
1:1
300,00 mA
1mV/1mA
1:10
3,0000 A
1mV/10mA
1:100
30,000 A
1mV/100mA
1:1000
300,00 A
1 mV/1 A
Die maximal zulässige Betriebsspannung ist die Nennspannung
des Stromwandlers. Berücksichtigen Sie beim Ablesen des Mess-
wertes den zusätzlichen Fehler durch den Zangenstromsensor.
(Werkseinstellung: 1:1000)
46
– A/Hz
FUNC
t iME   CLIP
...
ENTER
FUNC

ENTER
Zangentypen
3 V 30 V
3,0000 A 30,000 A WZ12C
WZ12B, Z201A/B
30,000 A 300,00 A
METRAFLEX
Z202A/B,
300,00 A 3000,0 A
METRAFLEX
Z202A/B, Z203A/B,
3000,0 A 30000 A WZ12C,
METRAFLEX
V~
Hz
R = 5 MΩ
i
015.000
Hz
1:1000
003.50
A~
AC
TRMS
A
FUNC
ENTER
050.00
A
1:1000
050.00
Hz
AC
Hz
Ω
V
COM
Temp
mA A
R
i
R = 5 MΩ
i
~
Strom
R
x
