6

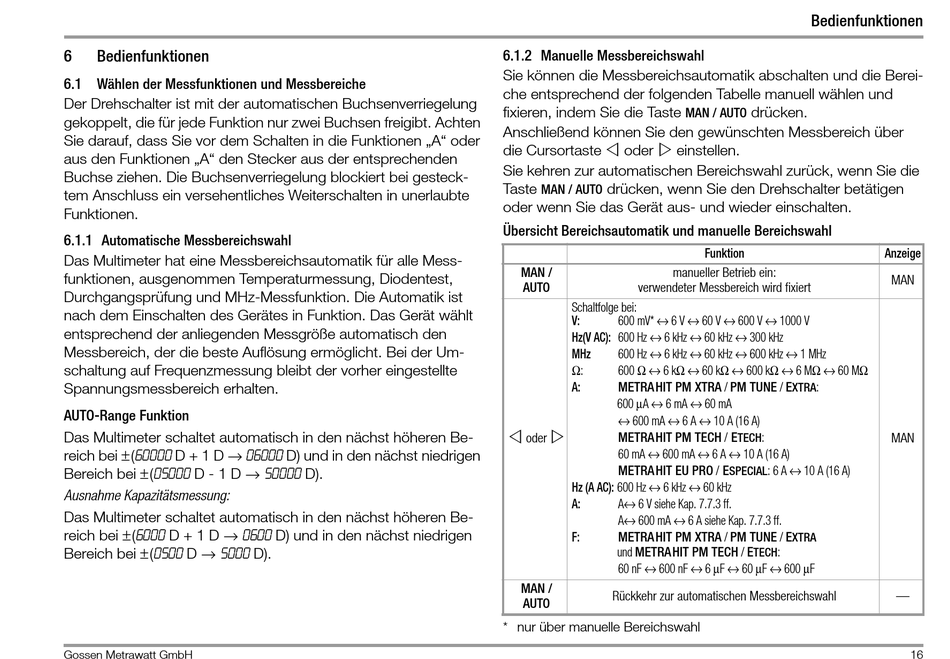

Bedienfunktionen
6.1 Wählen der Messfunktionen und Messbereiche
Der Drehschalter ist mit der automatischen Buchsenverriegelung
gekoppelt, die für jede Funktion nur zwei Buchsen freigibt. Achten
Sie darauf, dass Sie vor dem Schalten in die Funktionen „A" oder
aus den Funktionen „A" den Stecker aus der entsprechenden
Buchse ziehen. Die Buchsenverriegelung blockiert bei gesteck-
tem Anschluss ein versehentliches Weiterschalten in unerlaubte
Funktionen.
6.1.1 Automatische Messbereichswahl
Das Multimeter hat eine Messbereichsautomatik für alle Mess-
funktionen, ausgenommen Temperaturmessung, Diodentest,
Durchgangsprüfung und MHz-Messfunktion. Die Automatik ist
nach dem Einschalten des Gerätes in Funktion. Das Gerät wählt
entsprechend der anliegenden Messgröße automatisch den
Messbereich, der die beste Auflösung ermöglicht. Bei der Um-
schaltung auf Frequenzmessung bleibt der vorher eingestellte
Spannungsmessbereich erhalten.
AUTO-Range Funktion
Das Multimeter schaltet automatisch in den nächst höheren Be-
reich bei ±(60000 D + 1 D → 06000 D) und in den nächst niedrigen
Bereich bei ±(05000 D - 1 D → 50000 D).
Ausnahme Kapazitätsmessung:
Das Multimeter schaltet automatisch in den nächst höheren Be-
reich bei ±(6000 D + 1 D → 0 600 D) und in den nächst niedrigen
Bereich bei ±(0500 D → 5000 D).
Gossen Metrawatt GmbH
6.1.2 Manuelle Messbereichswahl
Sie können die Messbereichsautomatik abschalten und die Berei-
che entsprechend der folgenden Tabelle manuell wählen und
fixieren, indem Sie die Taste
Anschließend können Sie den gewünschten Messbereich über
die Cursortaste
oder
einstellen.
Sie kehren zur automatischen Bereichswahl zurück, wenn Sie die
Taste
drücken, wenn Sie den Drehschalter betätigen
MAN / AUTO
oder wenn Sie das Gerät aus- und wieder einschalten.
Übersicht Bereichsautomatik und manuelle Bereichswahl
MAN /
manueller Betrieb ein:
AUTO
verwendeter Messbereich wird fixiert
Schaltfolge bei:
600 mV* ↔ 6 V ↔ 60 V ↔ 600 V ↔ 1000 V
V:
Hz(V AC): 600 Hz ↔ 6 kHz ↔ 60 kHz ↔ 300 kHz
600 Hz ↔ 6 kHz ↔ 60 kHz ↔ 600 kHz ↔ 1 MHz
MHz
Ω:
600 Ω ↔ 6 kΩ ↔ 60 kΩ ↔ 600 kΩ ↔ 6 MΩ ↔ 60 MΩ
A:
METRAHIT PM XTRA / PM TUNE / E
600 μA ↔ 6 mA ↔ 60 mA
↔ 600 mA ↔ 6 A ↔ 10 A (16 A)
METRAHIT PM TECH / E
oder
60 mA ↔ 600 mA ↔ 6 A ↔ 10 A (16 A)
METRAHIT EU PRO / E
Hz (A AC): 600 Hz ↔ 6 kHz ↔ 60 kHz
A:
A↔ 6 V siehe Kap. 7.7.3 ff.
A↔ 600 mA ↔ 6 A siehe Kap. 7.7.3 ff.
F:
METRAHIT PM XTRA / PM TUNE / E
und METRAHIT PM TECH / E
60 nF ↔ 600 nF ↔ 6 μF ↔ 60 μF ↔ 600 μF
MAN /
Rückkehr zur automatischen Messbereichswahl
AUTO
* nur über manuelle Bereichswahl
Bedienfunktionen
drücken.
MAN / AUTO
Funktion
:
XTRA
:
TECH
: 6 A ↔ 10 A (16 A)
SPECIAL
XTRA
:
TECH
Anzeige
MAN
MAN
—
16
