Bedienfunktionen

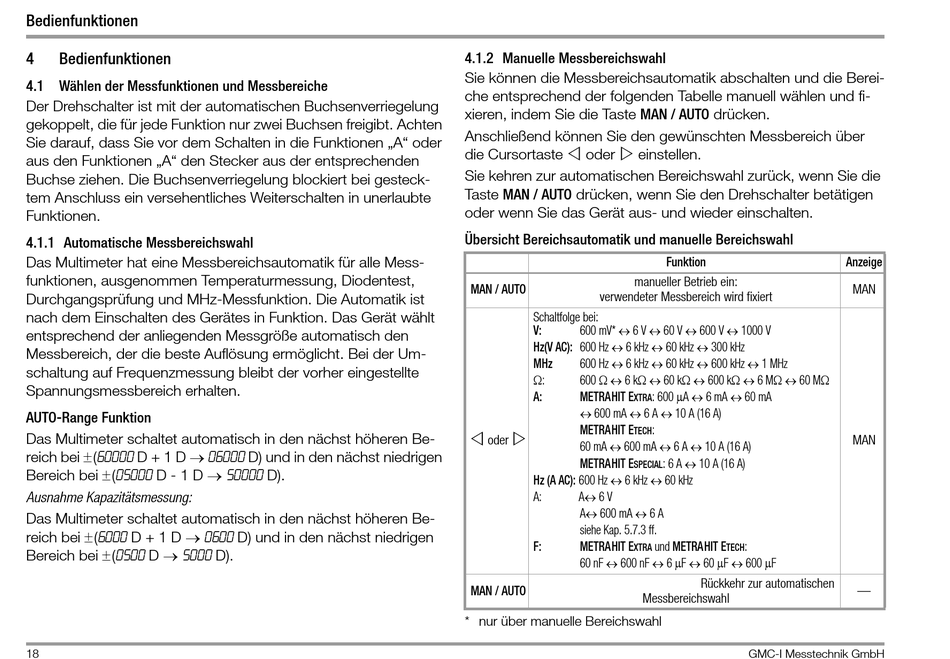

4 Bedienfunktionen
4.1 Wählen der Messfunktionen und Messbereiche
Der Drehschalter ist mit der automatischen Buchsenverriegelung
gekoppelt, die für jede Funktion nur zwei Buchsen freigibt. Achten
Sie darauf, dass Sie vor dem Schalten in die Funktionen „A" oder
aus den Funktionen „A" den Stecker aus der entsprechenden
Buchse ziehen. Die Buchsenverriegelung blockiert bei gesteck-
tem Anschluss ein versehentliches Weiterschalten in unerlaubte
Funktionen.

4.1.1 Automatische Messbereichswahl

Das Multimeter hat eine Messbereichsautomatik für alle Mess-
funktionen, ausgenommen Temperaturmessung, Diodentest,
Durchgangsprüfung und MHz-Messfunktion. Die Automatik ist
nach dem Einschalten des Gerätes in Funktion. Das Gerät wählt
entsprechend der anliegenden Messgröße automatisch den
Messbereich, der die beste Auflösung ermöglicht. Bei der Um-
schaltung auf Frequenzmessung bleibt der vorher eingestellte
Spannungsmessbereich erhalten.
AUTO-Range Funktion
Das Multimeter schaltet automatisch in den nächst höheren Be-
reich bei (60000 D + 1 D 06000 D) und in den nächst niedrigen
Bereich bei (05000 D - 1 D  50000 D).
Ausnahme Kapazitätsmessung:
Das Multimeter schaltet automatisch in den nächst höheren Be-
reich bei (6000 D + 1 D 0 600 D) und in den nächst niedrigen
Bereich bei (0500 D  5000 D).
18

4.1.2 Manuelle Messbereichswahl

Sie können die Messbereichsautomatik abschalten und die Berei-
che entsprechend der folgenden Tabelle manuell wählen und fi-
xieren, indem Sie die Taste MAN / AUTO drücken.
Anschließend können Sie den gewünschten Messbereich über
 

die Cursortaste

oder einstellen.
Sie kehren zur automatischen Bereichswahl zurück, wenn Sie die
Taste MAN / AUTO drücken, wenn Sie den Drehschalter betätigen
oder wenn Sie das Gerät aus- und wieder einschalten.
Übersicht Bereichsautomatik und manuelle Bereichswahl
manueller Betrieb ein:
MAN / AUTO
verwendeter Messbereich wird fixiert
Schaltfolge bei:
V: 600 mV* 6 V 60 V 600 V 1000 V
Hz(V AC): 600 Hz 6 kHz 60 kHz 300 kHz
600 Hz 6 kHz 60 kHz 600 kHz  1 MHz
MHz
: 600 6 k 60 k600 k 6 M 60 M
A: METRAHIT E
XTRA
 600 mA 6 A 10 A (16 A)
METRAHIT E
TECH
 
oder
60 mA 600 mA 6 A 10 A (16 A)
METRAHIT E
SPECIAL
Hz (A AC): 600 Hz 6 kHz 60 kHz
A: A 6 V
A 600 mA 6 A
siehe Kap. 5.7.3 ff.
F: METRAHIT E
XTRA
60 nF 600 nF 6 F 60F 600F
MAN / AUTO
Messbereichswahl
* nur über manuelle Bereichswahl
Funktion
: 600A 6 mA 60 mA
:
: 6 A  10 A (16 A)
und METRAHIT E :
TECH
Rückkehr zur automatischen
GMC-I Messtechnik GmbH
Anzeige
MAN
MAN
—
