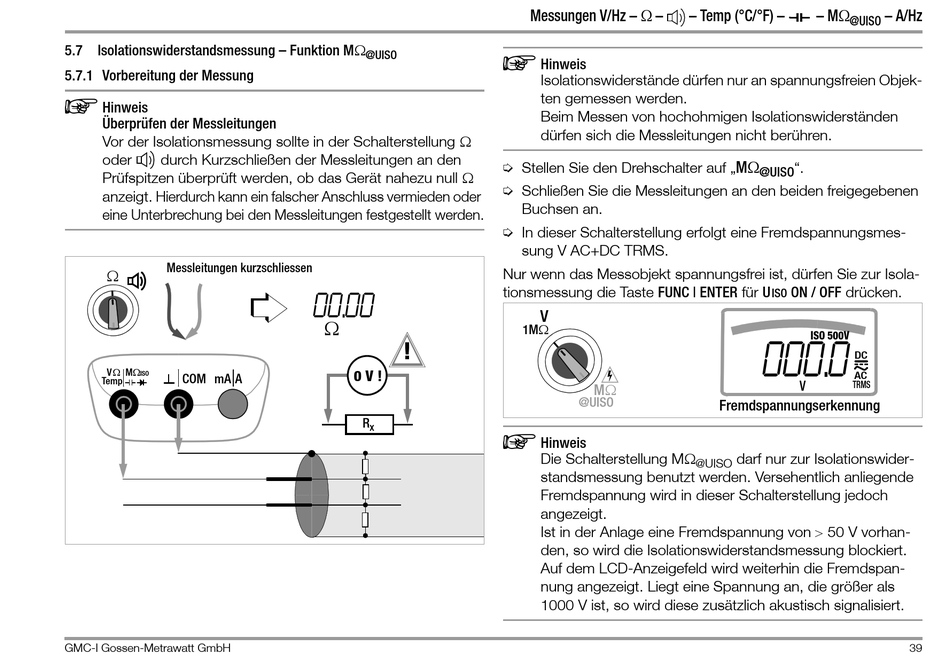

5.7 Isolationswiderstandsmessung – Funktion MΩ

5.7.1 Vorbereitung der Messung

Hinweis
Überprüfen der Messleitungen
Vor der Isolationsmessung sollte in der Schalterstellung Ω
oder durch Kurzschließen der Messleitungen an den
Prüfspitzen überprüft werden, ob das Gerät nahezu null Ω
anzeigt. Hierdurch kann ein falscher Anschluss vermieden oder
eine Unterbrechung bei den Messleitungen festgestellt werden.
Messleitungen kurzschliessen
Ω
Ω MΩ
V
ISO
COM mA A
Temp
GMC-I Gossen-Metrawatt GmbH
.
@UISO
00.00
Ω
!
0 V !
R
x
Messungen V/Hz – Ω –
Hinweis
Isolationswiderstände dürfen nur an spannungsfreien Objek-
ten gemessen werden.
Beim Messen von hochohmigen Isolationswiderständen
dürfen sich die Messleitungen nicht berühren.
➭ Stellen Sie den Drehschalter auf „
➭ Schließen Sie die Messleitungen an den beiden freigegebenen
Buchsen an.
➭ In dieser Schalterstellung erfolgt eine Fremdspannungsmes-
sung V AC+DC TRMS.
Nur wenn das Messobjekt spannungsfrei ist, dürfen Sie zur Isola-
tionsmessung die Taste FUNC | ENTER für U
V
1MΩ
MΩ
@UISO
Hinweis
Die Schalterstellung MΩ
standsmessung benutzt werden. Versehentlich anliegende
Fremdspannung wird in dieser Schalterstellung jedoch
angezeigt.
Ist in der Anlage eine Fremdspannung von > 50 V vorhan-
den, so wird die Isolationswiderstandsmessung blockiert.
Auf dem LCD-Anzeigefeld wird weiterhin die Fremdspan-
nung angezeigt. Liegt eine Spannung an, die größer als
1000 V ist, so wird diese zusätzlich akustisch signalisiert.
– Temp (°C/°F) – – MΩ
@UISO
MΩ
".
@UISO
ON / OFF drücken.
ISO
ISO 500V
000.0
DC
AC
V TRMS
Fremdspannungserkennung
darf nur zur Isolationswider-
@UISO
– A/Hz
