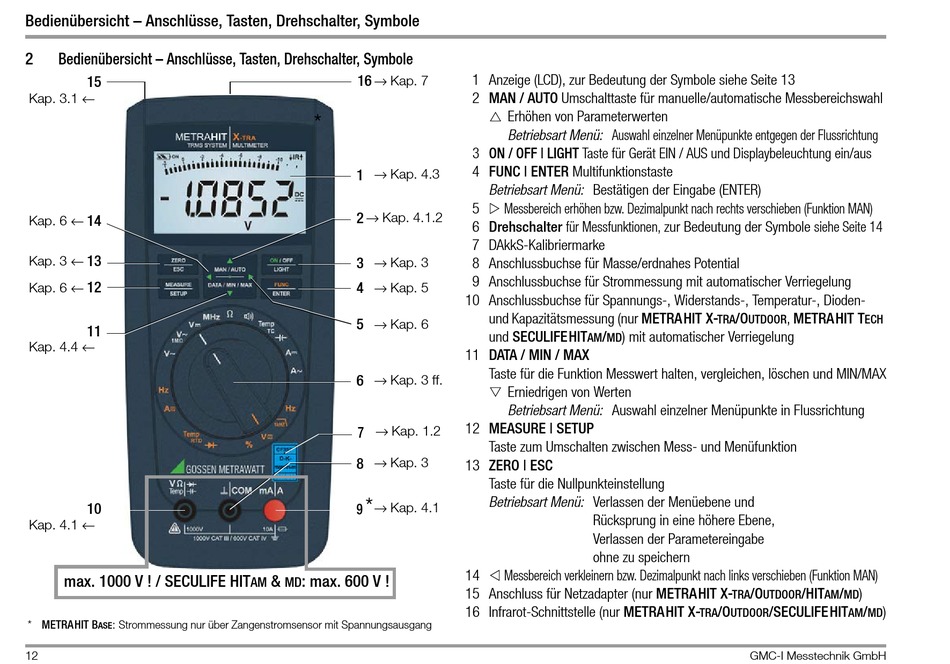

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
2 Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
15
Kap. 3.1 ←
Kap. 6 ←
14
Kap. 3 ←
13
Kap. 6 ←
12
11
Kap. 4.4 ←
10
Kap. 4.1 ←
max. 1000 V ! / SECULIFE HIT
* METRAHIT B : Strommessung nur über Zangenstromsensor mit Spannungsausgang
ASE
12
→ Kap. 7
16
*
→ Kap. 4.3
1
→ Kap. 4.1.2
2
→ Kap. 3
3
→ Kap. 5
4
→ Kap. 6
5
→ Kap. 3 ff.
6
→ Kap. 1.2
7
→ Kap. 3
8
*
→ Kap. 4.1
9
& : max. 600 V !
AM MD
1 Anzeige (LCD), zur Bedeutung der Symbole siehe Seite 13
2 MAN / AUTO Umschalttaste für manuelle/automatische Messbereichswahl

Erhöhen von Parameterwerten
Betriebsart Menü: Auswahl einzelner Menüpunkte entgegen der Flussrichtung
3 ON / OFF | LIGHT Taste für Gerät EIN / AUS und Displaybeleuchtung ein/aus
4 FUNC | ENTER Multifunktionstaste
Betriebsart Menü: Bestätigen der Eingabe (ENTER)

5 Messbereich erhöhen bzw. Dezimalpunkt nach rechts verschieben (Funktion MAN)
6 Drehschalter für Messfunktionen, zur Bedeutung der Symbole siehe Seite 14
7 DAkkS-Kalibriermarke
8 Anschlussbuchse für Masse/erdnahes Potential
9 Anschlussbuchse für Strommessung mit automatischer Verriegelung
10 Anschlussbuchse für Spannungs-, Widerstands-, Temperatur-, Dioden-
und Kapazitätsmessung (nur METRAHIT X-
und SECULIFEHIT / ) mit automatischer Verriegelung
AM MD
11 DATA / MIN / MAX
Taste für die Funktion Messwert halten, vergleichen, löschen und MIN/MAX

Erniedrigen von Werten
Betriebsart Menü: Auswahl einzelner Menüpunkte in Flussrichtung
12 MEASURE | SETUP
Taste zum Umschalten zwischen Mess- und Menüfunktion
13 ZERO | ESC
Taste für die Nullpunkteinstellung
Betriebsart Menü: Verlassen der Menüebene und
Rücksprung in eine höhere Ebene,
Verlassen der Parametereingabe
ohne zu speichern

14 Messbereich verkleinern bzw. Dezimalpunkt nach links verschieben (Funktion MAN)
15 Anschluss für Netzadapter (nur METRAHIT X-
16 Infrarot-Schnittstelle (nur METRAHIT X-
/O , METRAHIT T
TRA UTDOOR ECH
/O /HIT / )
TRA UTDOOR AM MD
/O /SECULIFEHIT /
TRA UTDOOR AM MD
GMC-I Messtechnik GmbH
)
