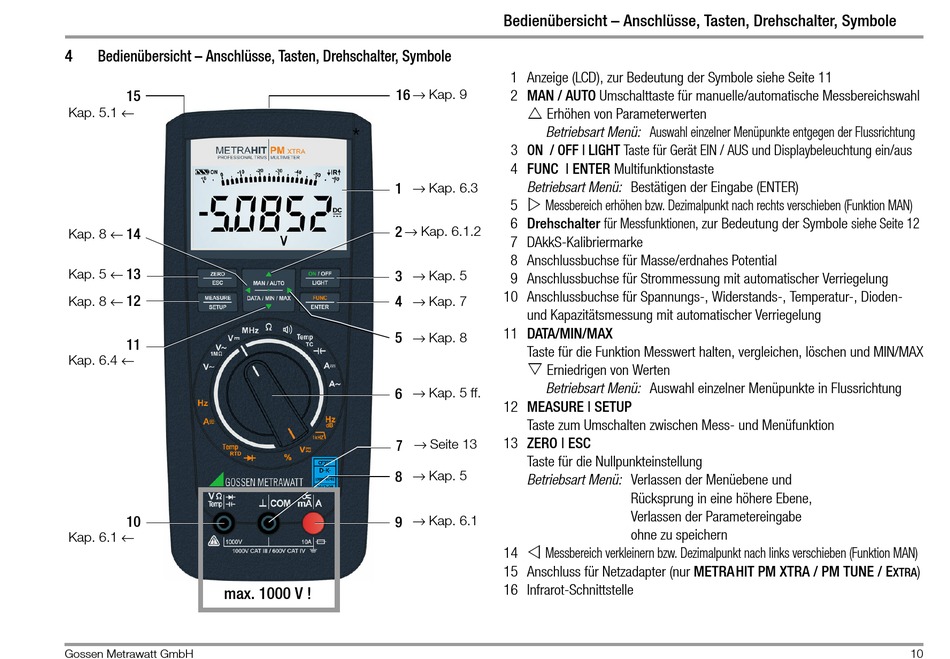

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
15
Kap. 5.1 ←
Kap. 8 ←
14
Kap. 5 ←
13
Kap. 8 ←
12
11
Kap. 6.4 ←
10
Kap. 6.1 ←
max. 1000 V !
Gossen Metrawatt GmbH
Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
1 Anzeige (LCD), zur Bedeutung der Symbole siehe Seite 11
→ Kap. 9
16
2 MAN / AUTO Umschalttaste für manuelle/automatische Messbereichswahl
*
3 ON / OFF | LIGHT Taste für Gerät EIN / AUS und Displaybeleuchtung ein/aus
4 FUNC | ENTER Multifunktionstaste
→ Kap. 6.3
Betriebsart Menü: Bestätigen der Eingabe (ENTER)
1
5
6 Drehschalter für Messfunktionen, zur Bedeutung der Symbole siehe Seite 12
→ Kap. 6.1.2
2
7 DAkkS-Kalibriermarke
8 Anschlussbuchse für Masse/erdnahes Potential
→ Kap. 5
3
9 Anschlussbuchse für Strommessung mit automatischer Verriegelung
10 Anschlussbuchse für Spannungs-, Widerstands-, Temperatur-, Dioden-
→ Kap. 7
4
und Kapazitätsmessung mit automatischer Verriegelung
11 DATA/MIN/MAX
→ Kap. 8
5
Taste für die Funktion Messwert halten, vergleichen, löschen und MIN/MAX
→ Kap. 5 ff.
6
12 MEASURE | SETUP
Taste zum Umschalten zwischen Mess- und Menüfunktion
→ Seite 13
13 ZERO | ESC
7
Taste für die Nullpunkteinstellung
→ Kap. 5
8
Betriebsart Menü: Verlassen der Menüebene und
→ Kap. 6.1
9
14
15 Anschluss für Netzadapter (nur METRAHIT PM XTRA / PM TUNE / E
16 Infrarot-Schnittstelle
Erhöhen von Parameterwerten
Betriebsart Menü: Auswahl einzelner Menüpunkte entgegen der Flussrichtung
Messbereich erhöhen bzw. Dezimalpunkt nach rechts verschieben (Funktion MAN)
Erniedrigen von Werten
Betriebsart Menü: Auswahl einzelner Menüpunkte in Flussrichtung
Rücksprung in eine höhere Ebene,
Verlassen der Parametereingabe
ohne zu speichern
Messbereich verkleinern bzw. Dezimalpunkt nach links verschieben (Funktion MAN)
)
XTRA
10
