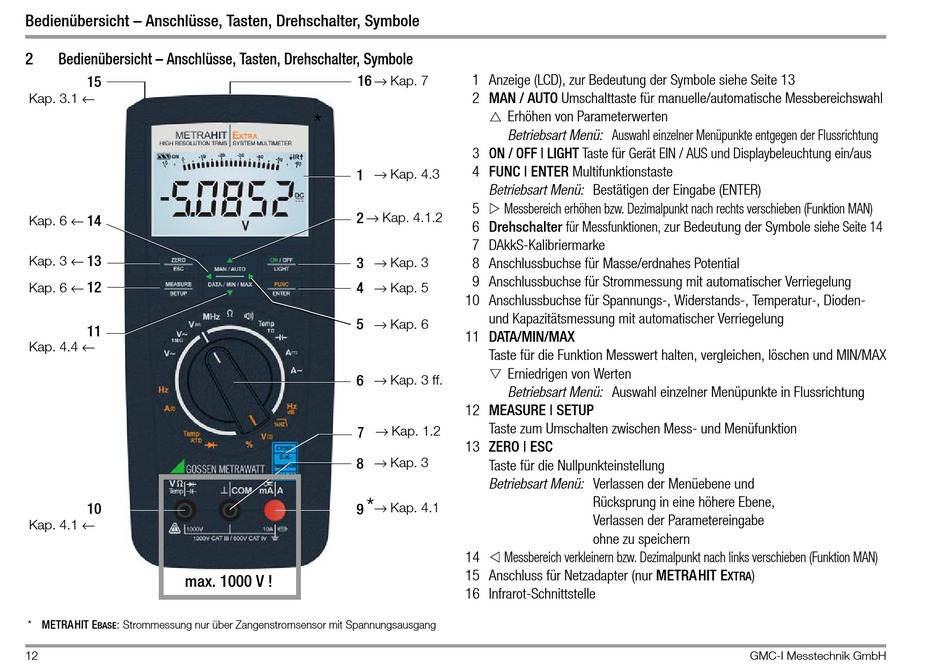

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
2 Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
15
Kap. 3.1 ←
Kap. 6 ←
14
Kap. 3 ←
13
Kap. 6 ←
12
11
Kap. 4.4 ←
10
Kap. 4.1 ←
max. 1000 V !
* METRAHIT E : Strommessung nur über Zangenstromsensor mit Spannungsausgang
BASE
12
→ Kap. 7
1 Anzeige (LCD), zur Bedeutung der Symbole siehe Seite 13
16
2 MAN / AUTO Umschalttaste für manuelle/automatische Messbereichswahl

*
3 ON / OFF | LIGHT Taste für Gerät EIN / AUS und Displaybeleuchtung ein/aus
→ Kap. 4.3 4 FUNC | ENTER Multifunktionstaste
1
Betriebsart Menü: Bestätigen der Eingabe (ENTER)

5
→ Kap. 4.1.2
2
6 Drehschalter für Messfunktionen, zur Bedeutung der Symbole siehe Seite 14
7 DAkkS-Kalibriermarke
→ Kap. 3
3 8 Anschlussbuchse für Masse/erdnahes Potential
9 Anschlussbuchse für Strommessung mit automatischer Verriegelung
→ Kap. 5
4
10 Anschlussbuchse für Spannungs-, Widerstands-, Temperatur-, Dioden-
und Kapazitätsmessung mit automatischer Verriegelung
→ Kap. 6
5
11 DATA/MIN/MAX
Taste für die Funktion Messwert halten, vergleichen, löschen und MIN/MAX

→ Kap. 3 ff.
6
12 MEASURE | SETUP
→ Kap. 1.2 Taste zum Umschalten zwischen Mess- und Menüfunktion
7
13 ZERO | ESC
→ Kap. 3
8
Taste für die Nullpunkteinstellung
Betriebsart Menü: Verlassen der Menüebene und
*
→ Kap. 4.1
9

14
15 Anschluss für Netzadapter (nur METRAHIT E
16 Infrarot-Schnittstelle
Erhöhen von Parameterwerten
Betriebsart Menü: Auswahl einzelner Menüpunkte entgegen der Flussrichtung
Messbereich erhöhen bzw. Dezimalpunkt nach rechts verschieben (Funktion MAN)
Erniedrigen von Werten
Betriebsart Menü: Auswahl einzelner Menüpunkte in Flussrichtung
Rücksprung in eine höhere Ebene,
Verlassen der Parametereingabe
ohne zu speichern
Messbereich verkleinern bzw. Dezimalpunkt nach links verschieben (Funktion MAN)
)
XTRA
