4 x Aufstellung und Installation

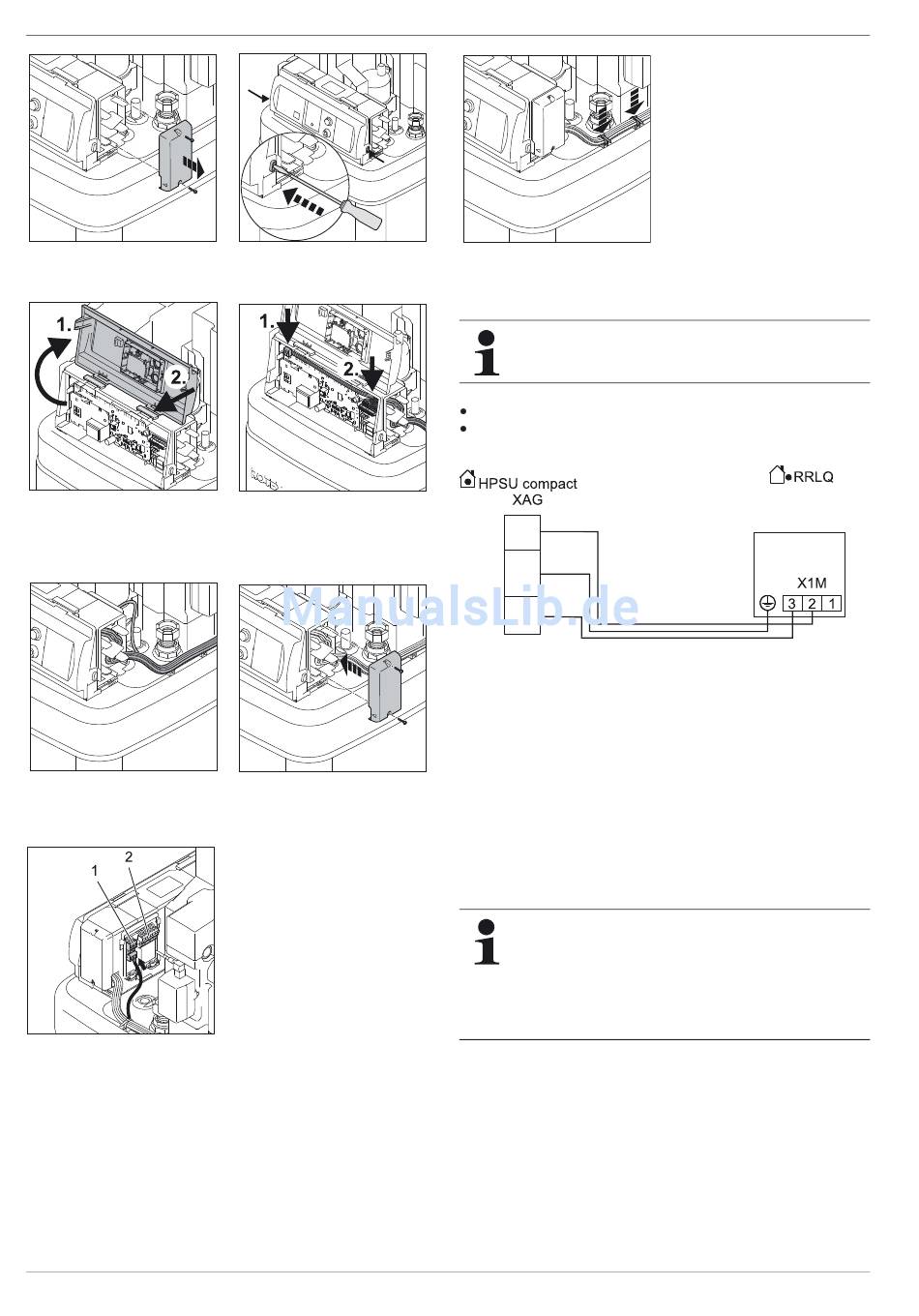

Bild 4-15 Rechten Gehäusede-
ckel abbauen.
Bild 4-17 Frontblende öffnen und
in Montageposition brin-
gen.
Bild 4-19 Verkabelung im rechten
Gehäusedeckel verle-
gen.
Bild 4-21 Elektrische Anschlüsse Gehäuserückseite (siehe
Abschnitt 4.4.1) herstellen.
22
Bild 4-16 Frontblende entriegeln.
Bild 4-18 Verkabelung in die Re-
gelung verlegen und
elektrische Anschlüsse
herstellen.
Bild 4-20 Rechten Gehäusede-
ckel anbauen.
1 Klemmleiste XAG
2 Klemmleiste XBUH1
Bild 4-22 Verkabelung auf dem Speicherbehälter befestigen.
4.4.9 Anschluss Wärmepumpenaußengerät RRLQ
Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält.
Abdeckhaube abbauen (siehe Abschnitt 4.4.8).
Wärmepumpenaußengerät an die Klemmleiste XAG1 (siehe
Bild 4-21, Bild 4-23) anschließen.
N
PE
COM
Bild 4-23 Anschluss Wärmepumpenaußengerät - Für Abschaltung Au-
ßeneinheit durch EVU (Inneneinheit ROTEX HPSU compact
wird nicht abgeschaltet)
4.4.10 Anschluss Außentemperaturfühler RoCon OT1
Das Wärmepumpenaußengerät der ROTEX HPSU compact be-
sitzt einen integrierten Außentemperaturfühler, welcher zur witte-
rungsgeführten Vorlauftemperaturregelung mit Frostschutz-
funktion genutzt wird.
Anstelle des im Wärmepumpenaußengerät integrierten Außen-
temperaturfühlers, kann auch der optional erhältliche Außentem-
peraturfühler RoCon OT1 zur witterungsgeführten Vorlauftempe-
raturregelung mit Frostschutzfunktion eingesetzt werden.
Wird die ROTEX HPSU compact in einem CAN-Bus-
system als Master verwendet ("Terminalfunktion" zur
Fernbedienung anderer Datenbusgeräte), muss der
Außentemperaturfühler RoCon OT1 direkt an der
Regelung RoCon HP des Masters und nicht am fern-
bedienten Gerät (Mischerkreismodul RoCon M1 bzw.
anderen Wärmeerzeuger) angeschlossen werden.
FA ROTEX HPSU compact 4 - 04/2014
