Rotex HPSU compact 304 (H/C) DB Installations- Und Wartungsanleitung Seite 56

10 x Technische Daten
R Sensorwiderstand (NTC)
S
t Temperatur
t Speichertemperatursensor
DHW2
t Rücklauftemperatursensor
R2
t , t Vorlauftemperatursensoren
V1 V2
t Vorlauftemperatursensor Backup-Heater
V, BH

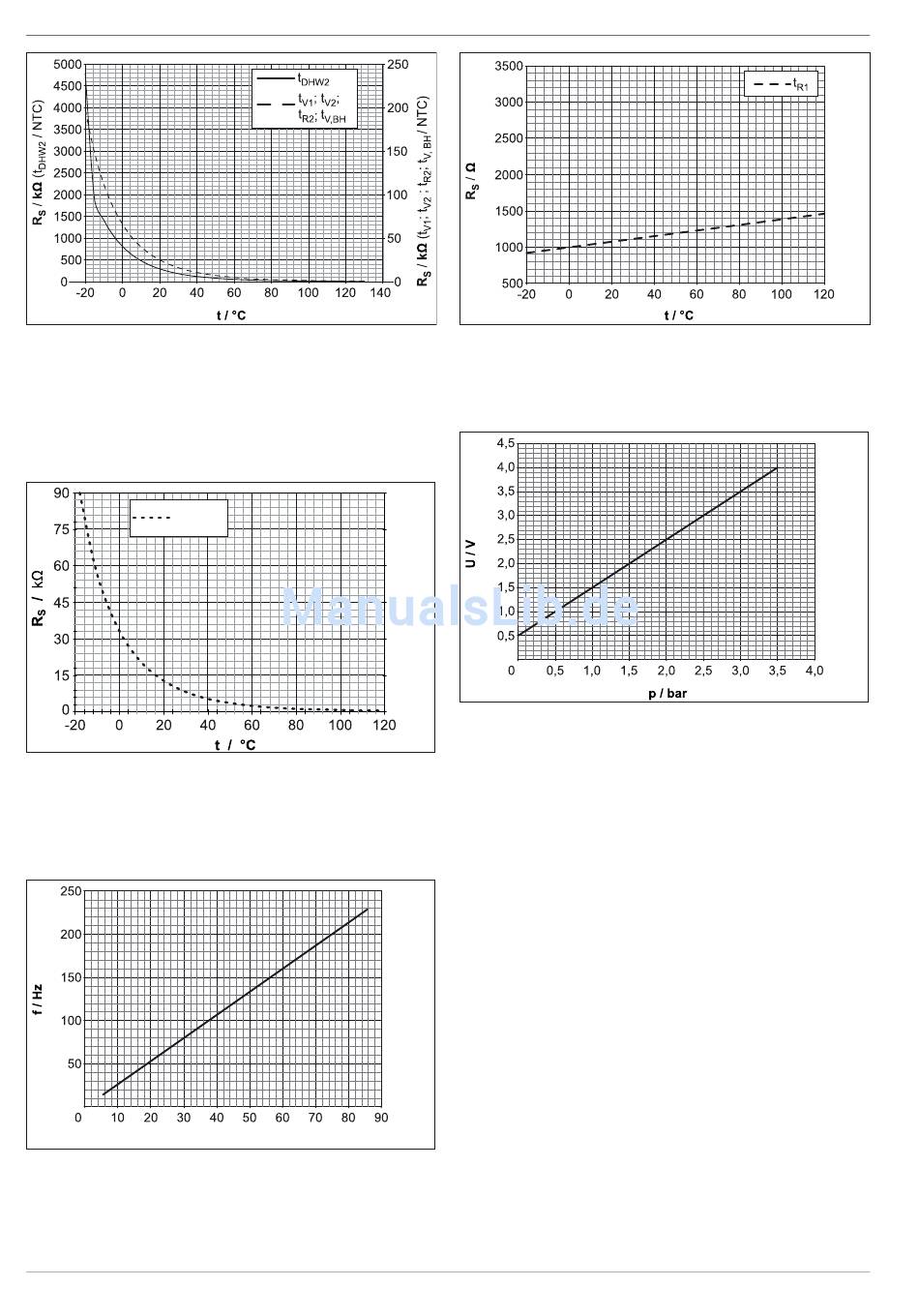

Bild 10-1 Widerstandskennlinien der NTC-Temperaturfühler ROTEX
HPSU compact - Teil 1
t
AU
t
DHW1
R Sensorwiderstand (NTC)
S
t Temperatur
t Außentemperatursensor RoCon OT1
AU
t Speichertemperatursensor
DHW1
Bild 10-2 Widerstandskennlinien der NTC-Temperaturfühler ROTEX
HPSU compact - Teil 2
m / l/min
f Frequenz
m Durchfluss
Bild 10-3 Kennlinie des Durchflussmessers im Durchflusssensor
(FLS200) ROTEX HPSU compact
56
;
R Sensorwiderstand (NTC)
S
t Temperatur
t Rücklauftemperatursensor im Durchflussmesser
R1
Bild 10-4 Temperaturkennlinie des Rücklauftemperatursensors im
Durchflusssensor (FLS200) ROTEX HPSU compact
p Wasserdruck
U Spannung
Bild 10-5 Kennlinien des Drucksensors (DS) ROTEX HPSU compact
FA ROTEX HPSU compact 4 - 04/2014
