4 x Aufstellung und Installation
[HT/NT Funktion] > 0
1 Netzanschlusskasten für Niedertarif-Stromanschluss
2 Empfänger zur Auswertung des HT/NT-Steuersignals
3 Stromversorgung Außeneinheit (siehe zur Außeneinheit dazuge-
hörige Installationsanleitung)
4 Spannungsfreier Kontakt für Inneneinheit

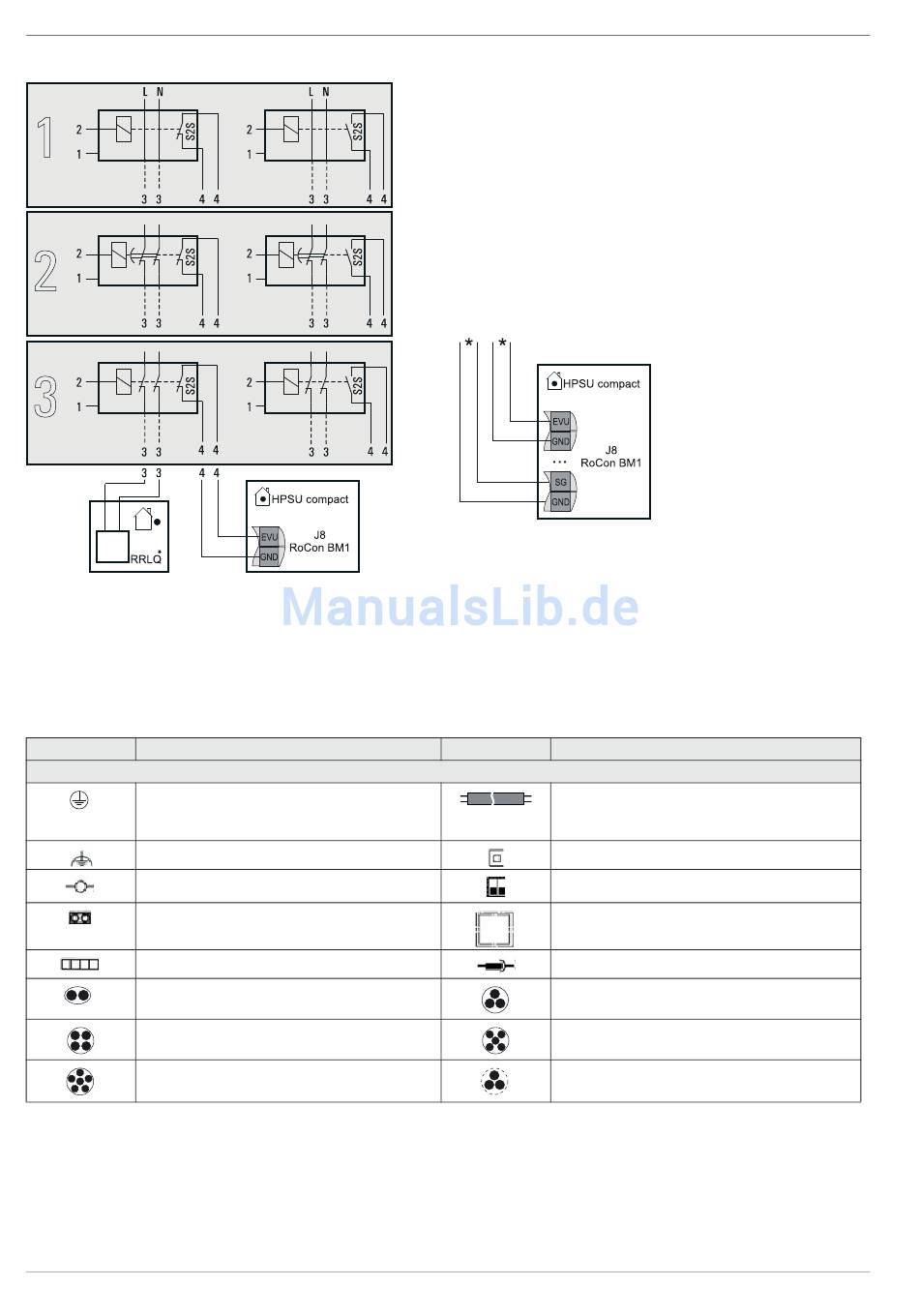

Bild 4-34 Anschluss HT/NT-Kontakt
4.4.21 Symbole und Legendenbezeichnungen zu Anschluss- und Schaltplänen
Symbole
Sicherheitserdung
Fremdspannungsarme Erdung
Anschlussklemme
Steckeranschluss
Klemmenleiste
2-adrige Verkabelung (nicht abgeschirmt)
4-adrige Verkabelung (nicht abgeschirmt)
6-adrige Verkabelung (nicht abgeschirmt)
Tab. 4-2 Symbolerklärungen für Anschluss- und Schaltpläne
26
[HT/NT Funktion] = 0
Erklärung
4.4.20 Anschluss intelligenter Regler (Smart Grid -
SG)
Sobald die Funktion durch den Parameter [SMART GRID] = 1 ak-
tiviert ist, wird abhängig vom Signal des Energieversorgungsun-
ternehmens die Wärmepumpe in Stand-by, Normal oder er-
höhtem Betrieb versetzt.
Dazu muss der spannungsfreie Kontakt des intelligenten
Reglers an den Stecker J8, Kontakt Smart Grid + GND, auf den
Kontakt EVU + GND auf der Schaltplatine RoCon BM1 ange-
schlossen werden (siehe Bild 4-35, Bild 4-12).
Sobald die Funktion Smart Grid aktiv ist, wird automatisch die
HT/NT Funktion deaktiviert. Abhängig von dem Wert des Para-
meters [Modus SG] wird die Wärmepumpe unterschiedlich be-
trieben.
Bild 4-35 Anschluss Smart Grid
Externe Verkabelung (Anzahl der Einzeladern
und die Netzspannung sind teilweise mit ange-
geben.)
Taster
DIP-Schalter
Optionales Bauteil
Stecker-Buchse Verbindung
3-adrige Verkabelung (nicht abgeschirmt)
5-adrige Verkabelung (nicht abgeschirmt)
Verkabelung abgeschirmt (Bsp. 3-adrig)
FA ROTEX HPSU compact 4 - 04/2014
