4.4.6 Anschlussbelegung Schaltplatine RoCon BM1

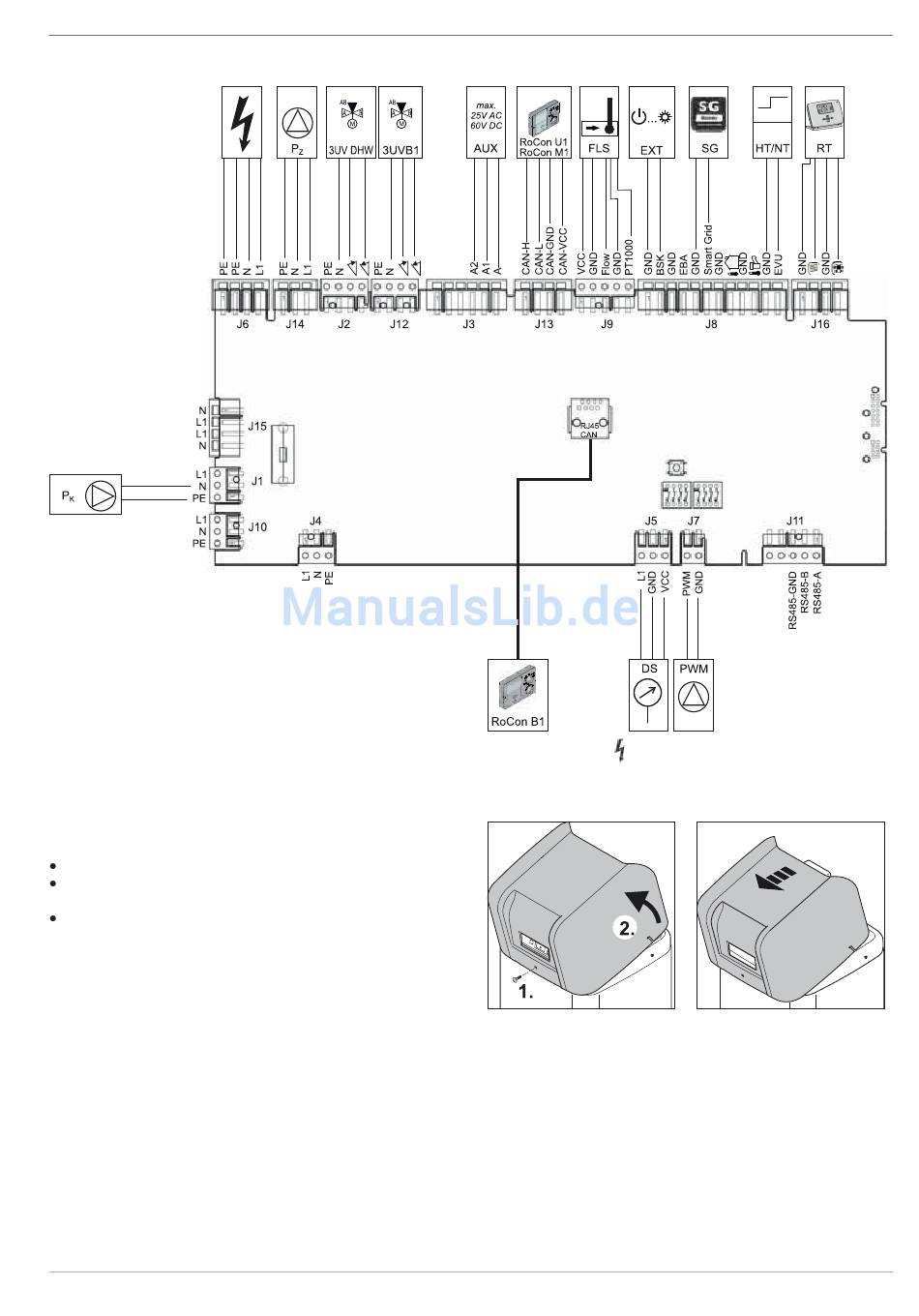

Bild 4-12 Schaltplatine RoCon BM1

4.4.7 Netzanschluss ROTEX HPSU compact

Ein flexibles Kabel für den Netzanschluss ist bereits geräteintern
angeklemmt.
Versorgungsspannung prüfen (~230 V, 50 Hz).
Betreffenden Verteilerkasten der Hausinstallation stromlos
schalten.
Kabel für Netzanschluss der ROTEX HPSU compact über
einen bauseits zu installierenden, allpolig trennenden Haupt-
schalter am Verteilerkasten der Hausinstallation (Trennvor-
richtung nach EN 60335-1) anschließen. Auf richtige Polung
achten.
Das Außengerät und optionales Zubehör müssen gesondert an
die Regelung der ROTEX HPSU compact angeschlossen
werden. Dazu muss die Abdeckhaube der ROTEX HPSU
compact abgebaut und ggf. die Regelung geöffnet werden (siehe
Abschnitt 4.4.1).
FA ROTEX HPSU compact 4 - 04/2014
(1
Anschlussplan in dieser Anleitung

4.4.8 Abdeckhaube abbauen

Bild 4-13 Schraube herausdrehen
4 x Aufstellung und Installation
Netzspannung 230 V, 50 Hz
Bild 4-14 Abdeckhaube nach
und Abdeckhaube hin-
ten entriegeln.
oben und nach vorn ab-
nehmen.
